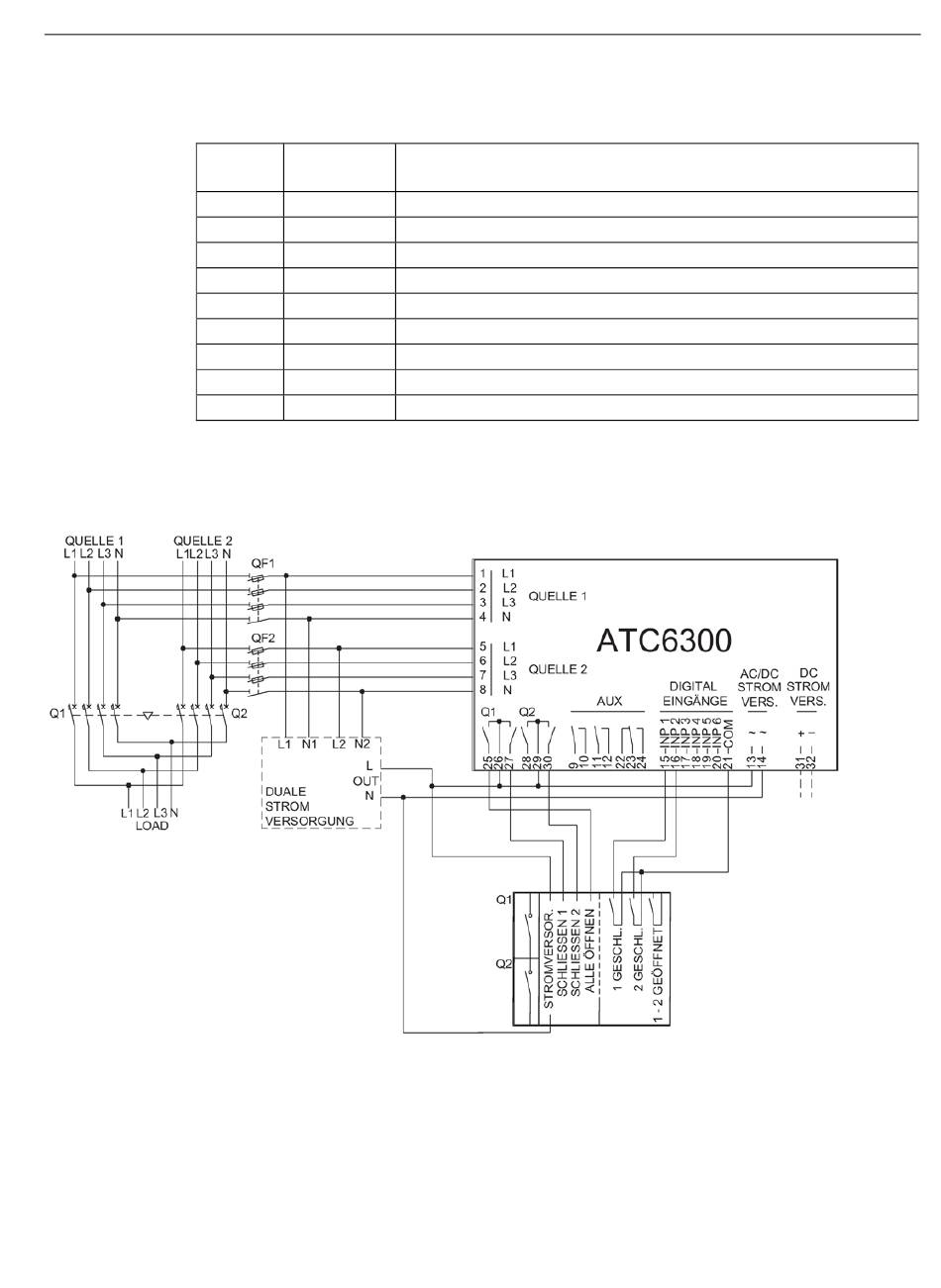

Für den abgebildeten Schaltplan sind folgende Parameter einzustellen:
Klemme
15(INP1)
16(INP2)
17(INP3)
18(INP4)
25(OUT4)
27(OUT5)
28(OUT6)
30(OUT7)
7.1.2
Anschließen von fernbetätigten Netzumschaltgeräten
Netzumschaltsteuergerät 3KC ATC6300
Gerätehandbuch, 03/2018, L1V30535632001A-01
Parameter-
Einstellung
code
P05.07
Impulsangesteuerte Schaltgeräte oder dauerangesteuerte Schaltgeräte
P10.01.01
Schaltgerät Quelle 1 geschlossen (Rückmeldung 1)
P10.02.01
Schaltgerät Quelle 2 geschlossen (Rückmeldung 2)
P10.03.01
Schaltgerät Quelle 1 in Schutz (Trip 1)
P10.04.01
Schaltgerät Quelle 2 in Schutz (Trip 1)
P11.04.01
Öffnen Schaltgerät Quelle 1
P11.05.01
Schließen Schütz / Schaltgerät Quelle 1
P11.06.01
Öffnen Schaltgerät Quelle 2
P11.07.01
Schließen Schütz / Schaltgerät Quelle 2
