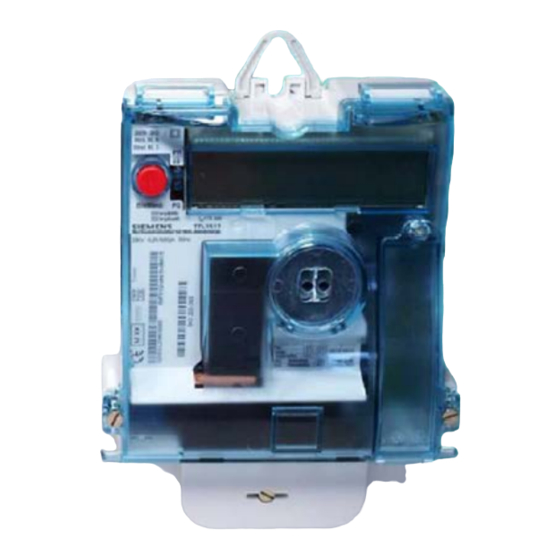

Siemens Smart Meter TD-3511 Benutzerhandbuch

Siemens Smart Meter TD-3511 Benutzerhandbuch

Die multifunktions-elektrizitätszähler
Vorschau ausblenden Andere Handbücher für Smart Meter TD-3511:

Werbung

Werbung

loading

Inhaltszusammenfassung für Siemens Smart Meter TD-3511

  • Seite 2 Vorwort Dieses Benutzerhandbuch ist an Endkunden gerichtet, bei denen folgende Zähler installiert sind: · Fabrikat: Siemens o Typ: TD-3511 o Typ: TD-3512 Dieses Dokument ist mit dem Zweck zusammengestellt, den Benutzer zum einen in die Bedienung und Ablesung des Zählers anzuleiten und zum anderen die neuen Funktionalitäten und Möglichkeiten vorzustellen.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung 1.1 Mechanischer Aufbau 1.2 Display 1.3 Verbrauchsanzeige 1.4 Powerline Anzeige Ablesung des Zählers Bedienung über die Anzeige- und Bedienelemente Tarifzeiten Wiederinbetriebsetzung nach einer vorübergehenden Stilllegung...
  • Seite 4: Einführung

    1. Einführung Die Siemens-Multifunktions-Elektrizitätszähler dienen zur Energiezählung in 3-Phasen- bzw. 1- Phasen-Netzen im Niederspannungsbereich. Sie werden auch als „Smart-Meter“ (engl. Intelligenter Zähler) bezeichnet. mechanischer Aufbau...
  • Seite 5: Display

    Display Mit Hilfe eines Displays, einer roten Leuchtdiode (Verbrauchsanzeige P/Q) und einer mehrfarbigen Leuchtdiode (Powerline Anzeige RY/ER) werden die Werte und Zustände des Zählers angezeigt. Das Display ist der Hauptbestandteil der Anzeigeelemente und beinhaltet folgende Symbole und Anzeigen: Die Symbole bedeuten im Einzelnen: Symbol am LCD Bedeutung Energierichtungsanzeige...
  • Seite 6: Verbrauchsanzeige

    Verbrauchsanzeige (P/Q) Die Zähler verfügen, gemäß Eichvorschrift, über eine Verbrauchsanzeige P/Q (Rechte rote LED). Diese LED ersetzt die Funktion der „Zählscheibe“ bei den herkömmlichen Ferraris- Zählern. Die Verbrauchsanzeige leuchtet durchgehend, wenn keine Leistung bezogen wird. Ein schnelles Blinken bedeutet einen hohen Energieverbrauch. Für eine kWh blinkt der Zähler 500 mal.
  • Seite 7 Ablesebeispiel 1 im Vergleich: Es soll der Zählerstand vom Tarif 1 (T1) abgelesen und der aktuell zählende Tarif festgestellt werden. Mechanischer Zähler elektronischer Zähler Zählwerk 1 (HT) Register 1.8.1 Pfeilzeiger nach oben in der oberen Zeile blinkt die 1 Ergebnis Ablesebeispiel 1: Zählerstand T1= 51734,3 kWh Aktueller Tarif = Tarif 1 Ablesebeispiel 2 im Vergleich:...
  • Seite 8 Die Anzeige der relevanten Zählwerke erfolgt rollierend auf dem Display d.h. alle Zählwerke, in denen Energiemengen einlaufen, werden nacheinander für ca. 3 Sekunden angezeigt. => das Drücken der Bedientaste ist nicht nötig. Abb.: Rollierender Wechsel der Zählwerksanzeige Möchten Sie die Zählerstände und Verbräuche nicht selbst notieren, aber trotzdem jederzeit einsehen, sie mit Vormonaten vergleichen und ihr Energieverhalten zu jeder Stunde des Tages grafisch aufbereitet selbst auswerten, dann empfehlen wir Ihnen den „Energieverbrauch online“.
  • Seite 9 1. Bedienung über die Anzeige- und Bedienelemente Die rote Taste zur Displaysteuerung hat unterschiedliche Funktionen, je nach Tastendruck. Tastendruck < 2 Sekunden Selektieren der Ebene Tastendruck > 2 Sekunden Selektieren des Registers Über die rote Taste kann der Zähler nicht verstellt werden! Nach 30 Minuten ohne Tastendruck erfolgt ein Rücksprung in den Normalmodus.
  • Seite 10 Energie A+ Tarif 6 Vorwerte 1.8.6.99 Energie A- Tariflos 2.8.0 Energie A- Tariflos Vorwerte 2.8.0.99 Energie A- Tarif 1 2.8.1 Energie A- Tarif 1 Vorwerte 2.8.1.99 Energie A- Tarif 2 2.8.2 Energie A- Tarif 2 Vorwerte 2.8.2.99 Energie A- Tarif 3 2.8.3 Energie A- Tarif 3 Vorwerte 2.8.3.99...
  • Seite 11 momentaner Phasenwinkel U2-U3 81.7.12 momentaner Phasenwinkel U3-U1 81.7.20 Überspg. Zähler L1 + Datum +Zeit 32.36.0 Überspg. Zähler L2 + Datum +Zeit 52.36.0 Überspg. Zähler L3 + Datum +Zeit 72.36.0 Unterspg. Zähler L1 + Datum +Zeit 32.32.0 Unterspg. Zähler L2 + Datum +Zeit 52.32.0 Unterspg.
  • Seite 12 BCAdr+Rev Inkasso-Typ C.60.4.11 Infofeld C.70.0 Textfeld C.70.2 Zustand der Abschalteinrichtung C.71.1 Auslöseschwelle C.71.2 Manipulationskontakt C.71.3 Status der Zeitquelle C.71.4 Betriebszustand C.71.5 Logbuch P.98.xx PQ-Kumulierung Datum Uhrzeit L.70.2.1 Überspannung 1 L1 L.71.1 Überspannung 1 L1 Vorwert L.71.1.1 Überspannung 2 L1 L.71.2 Überspannung 2 L1 Vorwert L.71.2.1 Überspannung 3 L1...
  • Seite 13 DIPs 1 L3 L.72.7 DIPs 1 L3 Vorwert L.72.7.1 DIPs 2 L3 L.72.8 DIPs 2 L3 Vorwert L.72.8.1 DIPs 3 L3 L.72.9 DIPs 3 L3 Vorwert L.72.9.1 Spannung-Minimum1 L.73.1 Spannung-Minimum1 Vorwert L.73.1.1 Spannung-Minimum2 L.73.2 Spannung-Minimum2 Vorwert L.73.2.1 Spannung-Minimum3 L.73.3 Spannung-Minimum3 Vorwert L.73.3.1 Spannung-Minimum4 L.73.4...
  • Seite 14 Spannung-Maximum7 L.74.7 Spannung-Maximum7 Vorwert L.74.7.1 Spannung-Maximum8 L.74.8 Spannung-Maximum8 Vorwert L.74.8.1 Spannung-Maximum9 L.74.9 Spannung-Maximum9 Vorwert L.74.9.1 Spannung-Maximum10 L.74.10 Spannung-Maximum10 Vorwert L.74.10.1 Spannung-Maximum11 L.74.11 Spannung-Maximum11 Vorwert L.74.11.1 Spannung-Mittelwert1 L.75.1 Spannung-Mittelwert1 Vorwert L.75.1.1 Spannung-Mittelwert2 L.75.2 Spannung-Mittelwert2 Vorwert L.75.2.1 Spannung-Mittelwert3 L.75.3 Spannung-Mittelwert3 Vorwert L.75.3.1 Spannung-Mittelwert4 L.75.4 Spannung-Mittelwert4 Vorwert...
  • Seite 15: Wiederinbetriebsetzung Nach Einer Vorübergehenden Stilllegung

    2. Tarifzeiten Die aktuell programmierten Tarifzeiten können Sie jederzeit auf der Webseite der NETZE Bad Langensalza GmbH einsehen. http://www.swln.de/Lastprofile.183.0.html 3. Wiederinbetriebsetzung nach einer vorübergehenden Stilllegung Ist die vorübergehend stillgelegte Kundenanlage zur Wiederinbetriebsetzung freigegeben, blinkt im Display in der unteren Zeile ein Freigabesymbol: Bitte überprüfen Sie vor der Inbetriebsetzung, dass diverse Elektrogeräte (z.B.

Diese Anleitung auch für:

Smart meter td-3512
