Anwendungen
3.1 Netzumschaltung
3.1.2
Netz / Generator-Umschaltung
Bei der Netz / Generator-Umschaltung ist der Verbraucher normalerweise an das Hauptnetz
angeschlossen (Quelle 1). Nach einer Spannungs- oder Frequenzabweichung wird nach der
festgelegten Verzögerungszeit ein Startsignal an den Generator (Quelle 2) gesendet. Wenn
der Generator die gewünschte Spannung liefert, wird der Verbraucher solange auf das
Ersatznetz (Generator) umgeschaltet, bis das Hauptnetz wieder die gewünschte Netzqualität
liefert.
Anschließend wird auf das Hauptnetz zurückgeschaltet und der Generator läuft zur Kühlung
(Zeitdauer kann durch den Benutzer definiert werden). Das ATC6300 sendet dem Generator
einen Start / Stopp-Befehl über einen Relaisausgang und kann vom Generator über
programmierbare Eingänge digitale Signale bezüglich des Generatorstatus (Generator
bereit, bereit zur Verbraucheraufnahme, usw.) empfangen.
Es ist möglich einen automatischen Generator Test zu programmieren, d.h. der Generator
kann zur Überprüfung des korrekten Betriebs zu voreingestellten Zeiten gestartet werden,
auch wenn das Netz innerhalb der Grenzwerte liegt.
Hierfür müssen das Ausführungsintervall, die Startzeit, die Wochentage, an denen der Test
durchgeführt werden soll, die Dauer, usw., festgelegt werden. Nähere Informationen zu den
verschiedenen Einstellmöglichkeiten finden Sie im Kapitel Parametrieren (Seite 121).
3.1.3
Generator / Generator-Umschaltung
In diesem Fall werden zwei Generatoren gesteuert, jeder mit einem Start-Stopp-Relais und,
falls vorhanden, Rückmeldesignalen. In dieser Anwendung kann ein Umschalten zwischen
den Generatoren eingestellt werden, d.h. der Verbraucher kann zur gleichmäßigen
Belastung der beiden Generatoren in regelmäßigen Abständen von einem Generator zum
anderen gewechselt werden. Es ist möglich die Tageszeit einzustellen, zu der der Wechsel
stattfinden soll, damit der Verbraucher zu einer bestimmten Zeit getrennt wird. Falls bei
einem Generator ein Problem auftritt, wechselt der Verbraucher immer zu dem Generator,
der sich in Bereitschaft befindet.

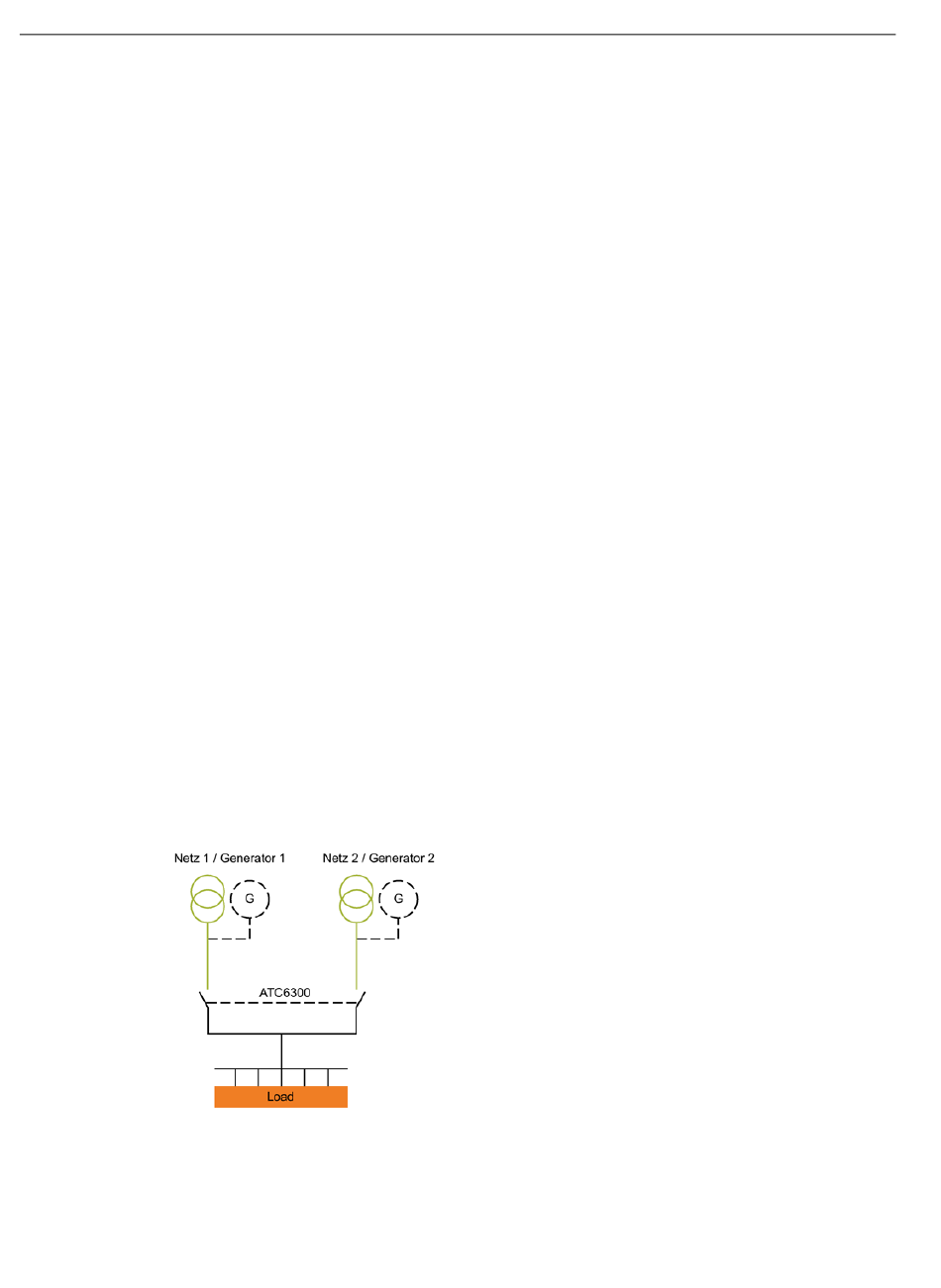

Folgendes vereinfachtes Schaubild zeigt die möglichen Applikationen auf:
14
Netzumschaltsteuergerät 3KC ATC6300
Gerätehandbuch, 03/2018, L1V30535632001A-01
