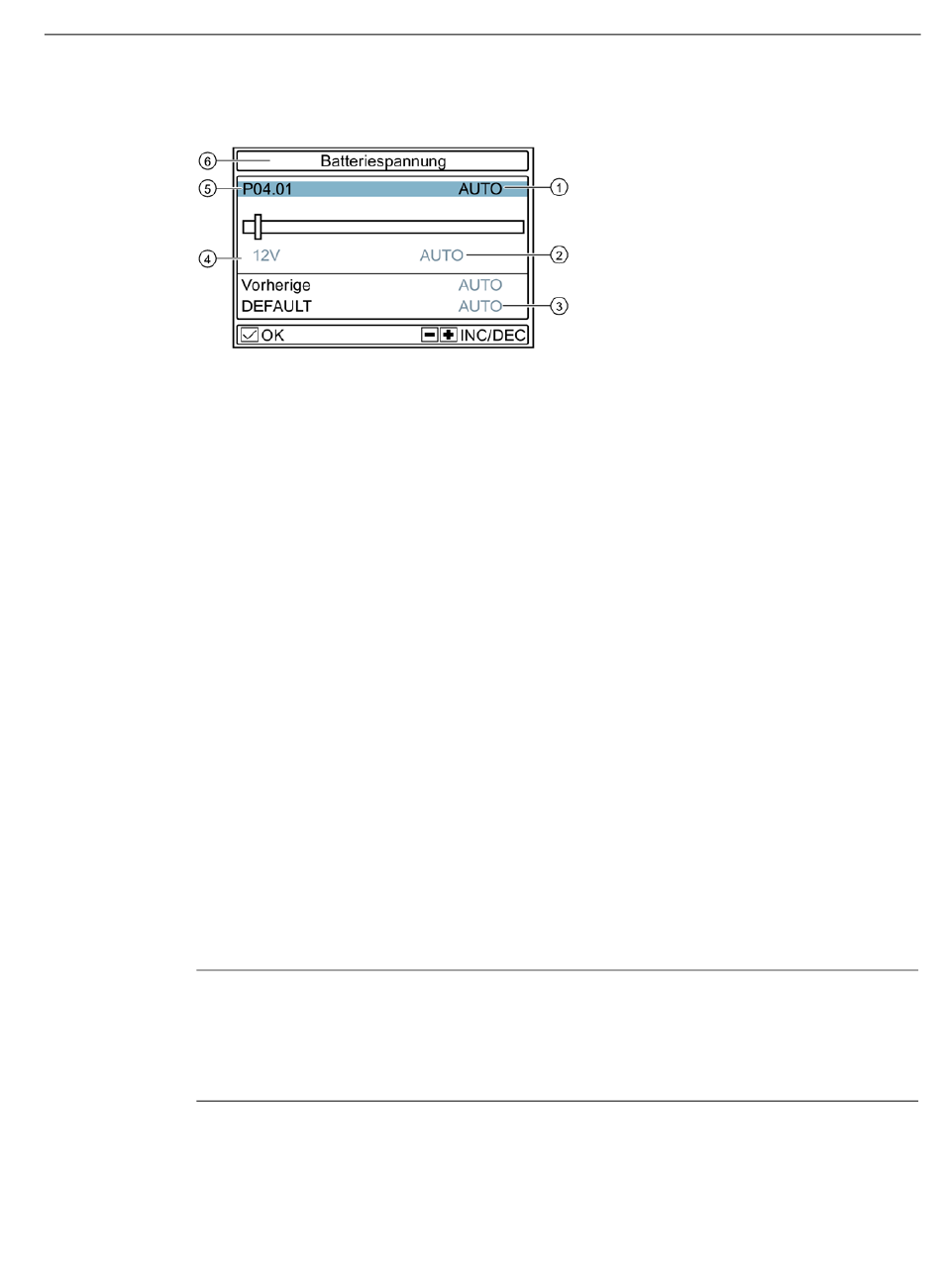

Ist der Zugang möglich, erscheint folgendes Fenster:
①
②
③
④
⑤
⑥
Dieses Fenster enthält Angaben zum Wertebereich, die kleinst- und größtmöglichen Werte,
den vorher eingestellten Wert, sowie den Defaultwert (Werkseinstellung).
9.1.1
Ändern der Parameter
● Mit den Tasten + und – kann der Parameter geändert werden.
● Gleichzeitiges Drücken von + und – führt zur Werkseinstellung.
● Bei einer Texteingabe wird mit ▲ und ▼ das Zeichen ausgewählt und mit + und – wird der
Cursor im Text verschoben.
● Durch gleichzeitiges Drücken von ▲ und ▼ bei einer Texteingabe wird die Zeichenauswahl
auf den Buchstaben A gesetzt.
● Durch Drücken der Taste ✓ wird der aktuell ausgewählte Parameter ausgewählt und
gespeichert.
Das Gerät kehrt anschließend in das nächsthöhere Menü zurück (hier zur Abbildung P04
Batterie).
● Durch Drücken von OFF kann das Setup Menü verlassen werden.
Hinweis
Neustart nach Änderung
Das Gerät führt nach jeder Änderung der Parameter einen Neustart durch. Nach mehr als
zwei minütigem Verbleiben im Setup-Menü ohne Änderung an den Parametern, startet das
Gerät ebenfalls neu. Nach dem Neustart befindet sich das ATC in dem Betriebsmodus OFF.
Netzumschaltsteuergerät 3KC ATC6300
Gerätehandbuch, 03/2018, L1V30535632001A-01
Neu eingestellter Wert
Maximal einstellbarer Wert
Werkseinstellung
Minimal einstellbarer Wert
Code des Parameters
Bezeichnung des Parameters
9.1 Parametrierung über die Benutzeroberfläche
Parametrieren
123
