Montage

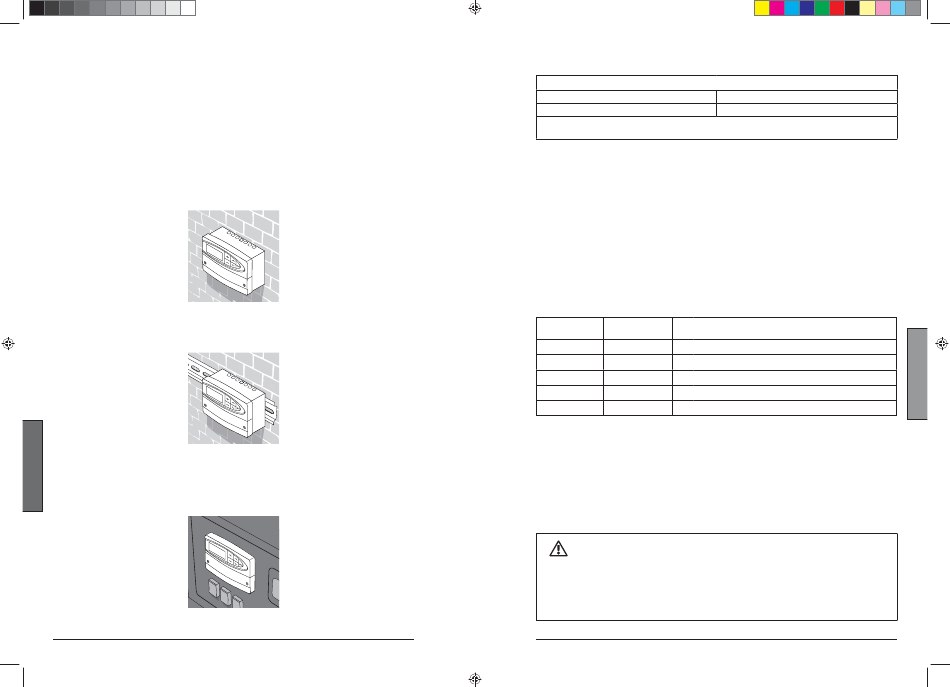

Installation des Reglers ECL Comfort 110
Montieren Sie Ihren Regler ECL Comfort 110 leicht zugänglich in der Nähe der
Heizungsanlage. Wählen Sie eine der drei folgenden Montagemöglichkeiten:
•

Wandmontage

• Montage auf DIN-Schiene
• Einbau in eine Schalttafel
Die Packung enthält weder Schrauben noch Dübel.
Wandmontage
Befestigen Sie den Regler auf einer Wand mit glatter Oberfl äche und schließen Sie die
elektrischen Kabel an.
Montage auf einer DIN-Schiene
Befestigen Sie den Regler auf einer DIN-Schiene und schließen Sie die elektrischen
Kabel an.
Einbau in eine Schalttafel
Einbausatz: Bestell-Nr. 087B1249.
Die Stärke der Schalttafel darf 5 mm nicht überschreiten. Bereiten Sie einen Ausschnitt
mit den Abmessungen 93 x 139 mm vor. Setzen Sie den Regler in den Ausschnitt ein
und befestigen Sie ihn mit der Klammer, die am Regler horizontal angebracht ist.
Schließen Sie die elektrischen Kabel an.
Weitere Hinweise dazu fi nden Sie in der Montageanleitung für den ECL Comfort.
26 VI.KT.F4.03
VIKTF403_ECL110_116.indd Spread 15 of 20 - Pages(26, 15) VIKTF403_ECL110_116.indd Spread 15 of 20 - Pages(26, 15)
© Danfoss 01/2014 DEN-SMT/DK

Regler Param. (Reglerparameter)

Autotuning

Einstellbereich
ON / OFF
Automatische Ermittlung der Regelparameter für die Warmwassererwärmung. Die Parameter in den
Zeilen 6184, 6129 und 6185 müssen nicht eingestellt werden, wenn die Autotuning Funktion aktiviert ist.
OFF: Autotuning Funktion ist nicht aktiviert.
ON: Autotuning Funktion ist aktiviert.
Die Autotuning Funktion ermittelt automatisch die Reglerparameter für die
Warmwassererwärmung. Aus diesem Grund müssen die Einstellungen in den Linien
6184, 6129 und 6185 nicht vorgenommen werden, da sie automatisch durch die
Autotuning Funktion ermittelt werden.
Die Autotuning Funktion wird typischerweise aktiviert bei der Inbetriebnahme des
Reglers. Sie kann aber auch im laufenden Regelbetrieb aktiviert werden, um die
eingestellten Regelparameter zu überprüfen.
Bevor die Autotuning Funktion gestartet wird, sollte eine Zapfmenge im Gebäude
eingestellt werden (siehe Tabelle unten).
Empfohlene WW-Zapfmenge (Entnahmemenge)
Anzahl der Wärmeleistung
Apartments (kW)
1-2 30-49 3 (oder 1 Zapfstelle 25% off en)
3-9 50-79 6 (oder 1 Zapfstelle 50% off en)
10-49 80-149 12 (oder 1 Zapfstelle 100% off en)
50-129 150-249 18 (oder 1 Zapfstelle 100% + 1 Zapfstelle 50% off en)
130-210 250-350 24 (oder 2 Zapfstellen 100% off en)
Nach Möglichkeit sollten während der Autotuning Funktion zusätzliche Zapfmengen
vermieden werden. Sollte die Zapfmenge während der Autotuning Funktion zu stark
schwanken, dann unterbricht der Regler die Autotuning Funktion und aktiviert wieder
die Werksparameter.
Die Autotuning Funktion ist eingeschaltet wenn die Einstellung ON gewählt ist. Wenn
die Autotuning Funktion beendet ist, wird die Einstellung automatisch wieder auf OFF
(Werkseinstellung) gesetzt. Dies wird im Display angezeigt.
Die Autotuning Funktion kann bis zu 25 Minuten dauern.
Der Stellantriebschutz (Zeile 6174) muss ausgeschaltet werden während der Autotuning
Funktion. Während der Autotuning Funktion muss die Umwälzpumpe ausgeschaltet bleiben.
Dies wird automatisch getan wenn der ECL- Regler die Zirkulationspumpe ansteuert.
Die Autotuning Funktion ist nur anwendbar in Verbindung mit Ventilen, die für Autotuning
freigegeben sind, z.B. die Danfoss- Ventile der Typen VB2 und VM2.
VI.KT.F4.03
DEN-SMT/DK © Danfoss 01/2014
6000
6173
Werkseinstellung
OFF
Konstante Zapfmenge (Liter/min.)
15
