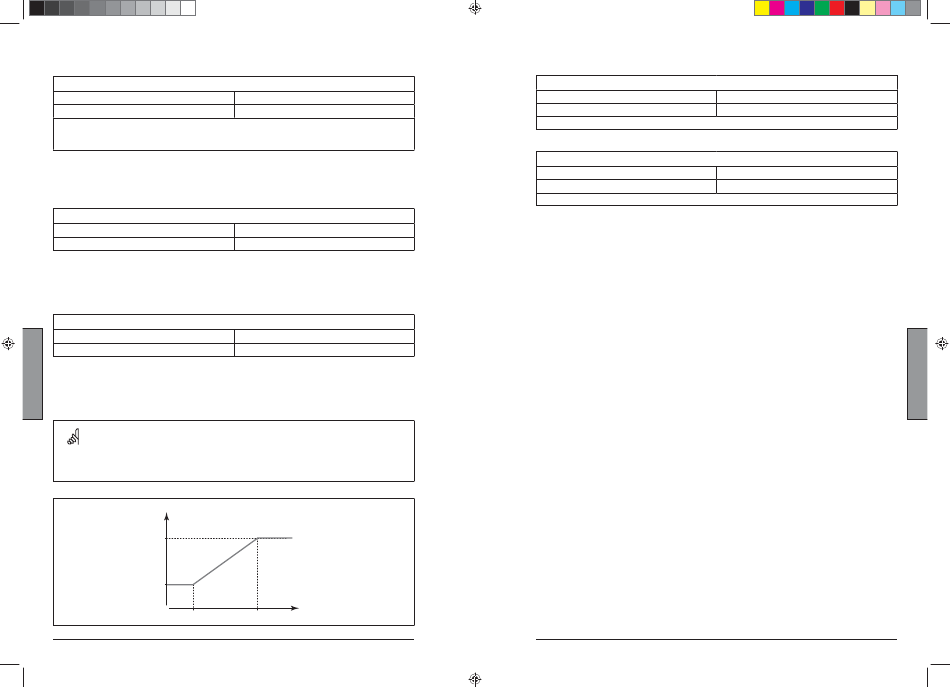

M1-Schutz (Stellantriebsschutz)

Einstellbereich
OFF / 10 ... 59 Min.
Verhindert eine instabile Temperaturregelung (und damit eine Pendelung des Stellantriebs), wenn
die Belastung im Heizkreis sehr gering ist. Die Stabilisierung erhöht die Lebensdauer aller betroff enen
Komponenten.
OFF: Der Stellantriebsschutz ist ausgeschaltet.
10 ... 59:
Der Stellantriebsschutz wird nach der eingestellten Verzögerung eingeschaltet.
Xp1 bei 65 °C (Proportionalbereich)
Einstellbereich
1 ... 250 K
Stellen Sie den gewünschten Proportionalbereich ein, wenn die Primärtemperatur (S2)
65 °C beträgt.
Ein höherer Wert ergibt eine stabile, jedoch langsame Regelung der WW-Vorlauftemperatur.
Xp2 bei 90 °C (Proportionalbereich)
Einstellbereic
1 ... 250 K
Stellen Sie den gewünschten Proportionalbereich ein, wenn die Primärtemperatur (S2)
90°C beträgt.
Ein höherer Wert ergibt eine stabile, jedoch langsame Regelung der WW-Vorlauftemperatur.
Xp hängt von der Primärtemperatur S2 ab. Eine Erhöhung der S2-Temperatur führt
typischerweise zu einer Erhöhung von Xp. Wenn der S2-Fühler nicht angeschlossen ist,
bleibt der Xp-Wert konstant und gleich mit Xp1.
Xp
Xp2
Xp1
65
16 VI.KT.F4.03
VIKTF403_ECL110_116.indd Spread 16 of 20 - Pages(16, 25) VIKTF403_ECL110_116.indd Spread 16 of 20 - Pages(16, 25)
6174
Werkseinstellung
OFF
6184
Werkseinstellung
50 K
6129
Werkseinstellung
120 K
S2 [ o C]
90
© Danfoss 01/2014 DEN-SMT/DK
Sprache
Einstellbereich
Mehrere
Wählen Sie Ihre Sprache.
MODBUS-Adr (MODBUS-Adresse)
Einstellbereich
0 ... 247
Legen Sie die MODBUS-Adresse fest, wenn der Regler Teil eines MODBUS-Netzwerks ist.
Vergeben Sie die MODBUS-Adressen innerhalb des für die Einstellung angegebenen
Bereichs.
VI.KT.F4.03
DEN-SMT/DK © Danfoss 01/2014
8315
Werkseinstellung
DEUTSCH
8320
Werkseinstellung
5
25
