Nz (Neutralzone)

Einstellbereich
1 ... 9 K
Stellen Sie den gewünschten Bereich für eine Abweichung der Vorlauftemperatur ein.
Stellen Sie für die Neutralzone einen hohen Wert ein, wenn Sie eine höhere Abweichung
bei der Vorlauftemperatur akzeptieren können. Wenn die aktuelle Vorlauftemperatur
innerhalb der Werte der Neutralzone liegt, erhält der Stellantrieb vom Regler kein Signal.
Die neutrale Zone liegt symmetrisch um die Vorlauftemperatur, d.h. die Hälfte des Werts
liegt unterhalb, die Hälfte oberhalb dieser Temperatur.
Wenn Sie eine Feineinstellung der Regelparameter vornehmen wollen,
können Sie dies mit folgender Methode (Einstellung nach Ziegler-Nichols)
erreichen:
Damit ein Regelkreis seine Aufgabe möglichst gut erfüllt, muss der Regler an die
Regelstrecke angepasst werden. Dies geschieht mit Hilfe der Regelparameter.
• Stellen Sie 'Tn' (Nachstellzeit in Zeile 6185) auf den Höchstwert (999 Sek.) ein.
• Senken Sie den Wert für 'Xp' (Proportionalbereich in Zeile 6184) solange ab, bis die Anlage
anfängt, mit einer konstanten Amplitude zu schwingen.

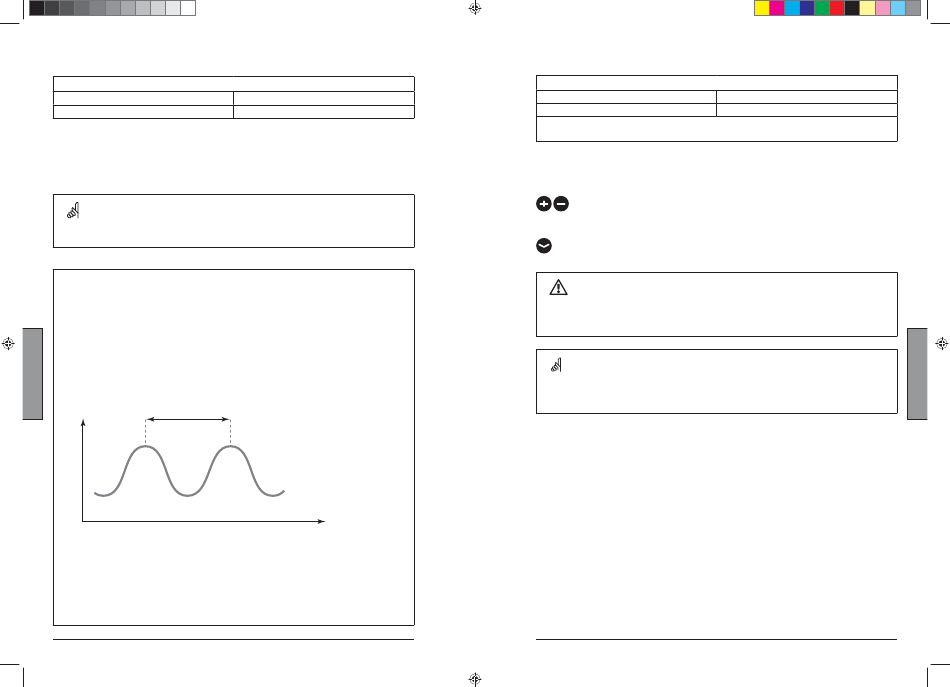

• Messen Sie die kritische Schwingungsdauer mit einer Stoppuhr.
Temp. kritische Schwingungsdauer
Die Schwingungsdauer ist charakteristisch für die Anlage und Sie können die Einstellungen
mit Hilfe der kritischen Schwingungsdauer und des Proportionalbereichs innerhalb dieser
Schwingungsdauer vornehmen.
Nachstellzeit 'Tn' = 0,85 x kritische Schwingungsdauer
Proportionalbereich 'Xp' = 2,2 x Proportionalbereich innerhalb der kritischen Schwingungsdauer
Erscheint Ihnen die Regelung zu langsam, können Sie den Proportionalbereich um ca. 10%
reduzieren.
18 VI.KT.F4.03
VIKTF403_ECL110_116.indd Spread 18 of 20 - Pages(18, 23) VIKTF403_ECL110_116.indd Spread 18 of 20 - Pages(18, 23)
6187
Werkseinstellung
3 K
Zeit
© Danfoss 01/2014 DEN-SMT/DK
Anl.-Typ (Anlagentyp)
Einstellbereich
116 / 130
Verwenden Sie diese Einstellung, um Ihre Applikation zu ändern oder die Werkseinstellungen
wiederherzustellen..
116: Konstante Temperaturregelung des Warmwasserkreises.
130: Witterungsgeführte Regelung der Heizungs- bzw. der Kesselanlage.
Wählen Sie den gewünschten Applikationstyp.
5 Sek.
Starten Sie die gewählte Applikation.
Die Werkseinstellungen werden wiederhergestellt. Alle benutzerdefi nierten Einstellungen
werden dadurch gelöscht. Es ist empfehlenswert, die Benutzereinstellungen in der Tabelle
„Überblick über die Einstellungen" zur späteren Verwendung zu notieren.
Die Applikation kann nicht von 116 zu 130 (oder anders herum) geändert werden, wenn der
ECL Comfort 110 von einem Danfoss eigenen Übergabestationshersteller (Danfoss Redan
oder Gemina) vorprogrammiert ist.
VI.KT.F4.03
DEN-SMT/DK © Danfoss 01/2014
7600
Werkseinstellung
116
23
