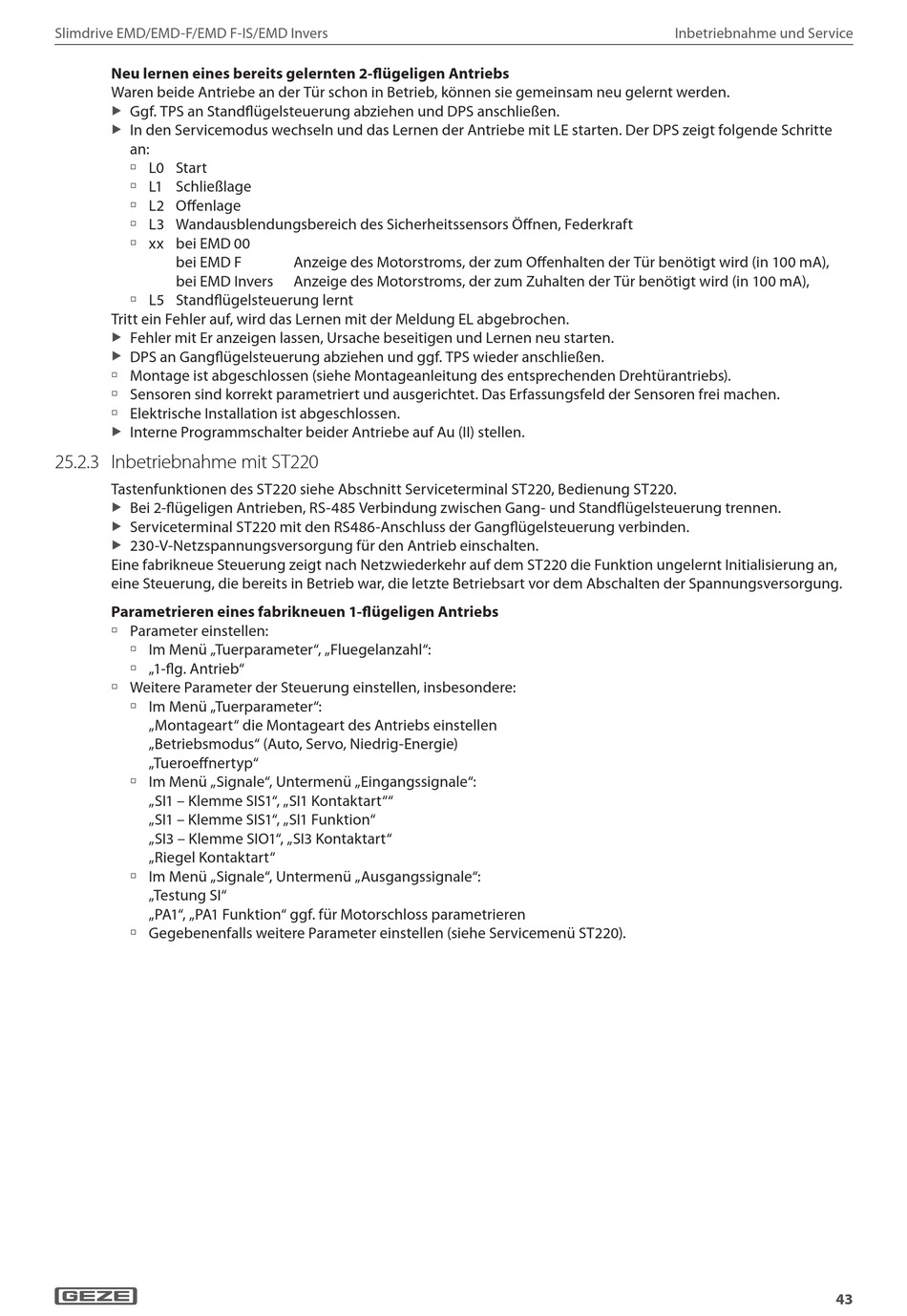

Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers
Neu lernen eines bereits gelernten 2-flügeligen Antriebs
Waren beide Antriebe an der Tür schon in Betrieb, können sie gemeinsam neu gelernt werden.
Ggf. TPS an Standflügelsteuerung abziehen und DPS anschließen.
X
In den Servicemodus wechseln und das Lernen der Antriebe mit LE starten. Der DPS zeigt folgende Schritte
X
an:
L0 Start
à
L1 Symbol Schließlage
à
L2 Offenlage
à
L3 Produk Wandausblendungsbereich des Sicherheitssensors Öffnen, Federkraft
à
xx bei EMD 00
à
bei EMD F
bei EMD Invers
L5 Standflügelsteuerung lernt
à
Tritt ein Fehler auf, wird das Lernen mit der Meldung EL abgebrochen.
Fehler mit Er anzeigen lassen, Ursache beseitigen und Lernen neu starten.
X
DPS an Gangflügelsteuerung abziehen und ggf. TPS wieder anschließen.
X
Montage ist abgeschlossen (siehe Montageanleitung des entsprechenden Drehtürantriebs).
à
Sensoren sind korrekt parametriert und ausgerichtet. Das Erfassungsfeld der Sensoren frei machen.
à
Elektrische Installation ist abgeschlossen.
à
Interne Programmschalter beider Antriebe auf Au (II) stellen.
X
25.2.3 Inbetriebnahme mit ST220
Tastenfunktionen des ST220 siehe Abschnitt Serviceterminal ST220, Bedienung ST220.
Bei 2-flügeligen Antrieben, RS-485 Verbindung zwischen Gang- und Standflügelsteuerung trennen.
X
Serviceterminal ST220 mit den RS486-Anschluss der Gangflügelsteuerung verbinden.
X
23 Produk 0 -V-Netzspannungsversorgung für den Antrieb einschalten.
X
Eine fabrikneue Steuerung zeigt nach Netzwiederkehr auf dem ST220 die Funktion ungelernt Initialisierung an,
eine Steuerung, die bereits in Betrieb war, die letzte Betriebsart vor dem Abschalten der Spannungsversorgung.
Parametrieren eines fabrikneuen 1-flügeligen Antriebs
Parameter einstellen:
à
Im Menü „Tuerparameter", „Fluegelanzahl":
à
„1 Symbol - flg. Antrieb"
à
Weitere Parameter der Steuerung einstellen, insbesondere:
à
Im Menü „Tuerparameter":
à
„Montageart" die Montageart des Antriebs einstellen
„Betriebsmodus" (Auto, Servo, Niedrig-Energie)
„Tueroeffnertyp"
à Im Menü „Signale", Untermenü „Eingangssignale":
„SI1 Symbol – Klemme SIS1 Symbol " , „SI1 Symbol Kontaktart""
„SI1 Symbol – Klemme SIS1 Symbol " , „SI1 Symbol Funktion"
„SI3 Produk – Klemme SIO1 Symbol " , „SI3 Produk Kontaktart"
„Riegel Kontaktart"
Im Menü „Signale", Untermenü „Ausgangssignale":
à
„Testung SI"
„PA1 Symbol " , „PA1 Symbol Funktion" ggf. für Motorschloss parametrieren
Gegebenenfalls weitere Parameter einstellen (siehe Servicemenü ST220).
à
Anzeige des Motorstroms, der zum Offenhalten der Tür benötigt wird (in 1 Symbol 0 0 mA),
Anzeige des Motorstroms, der zum Zuhalten der Tür benötigt wird (in 1 Symbol 0 0 mA),
Inbetriebnahme und Service
