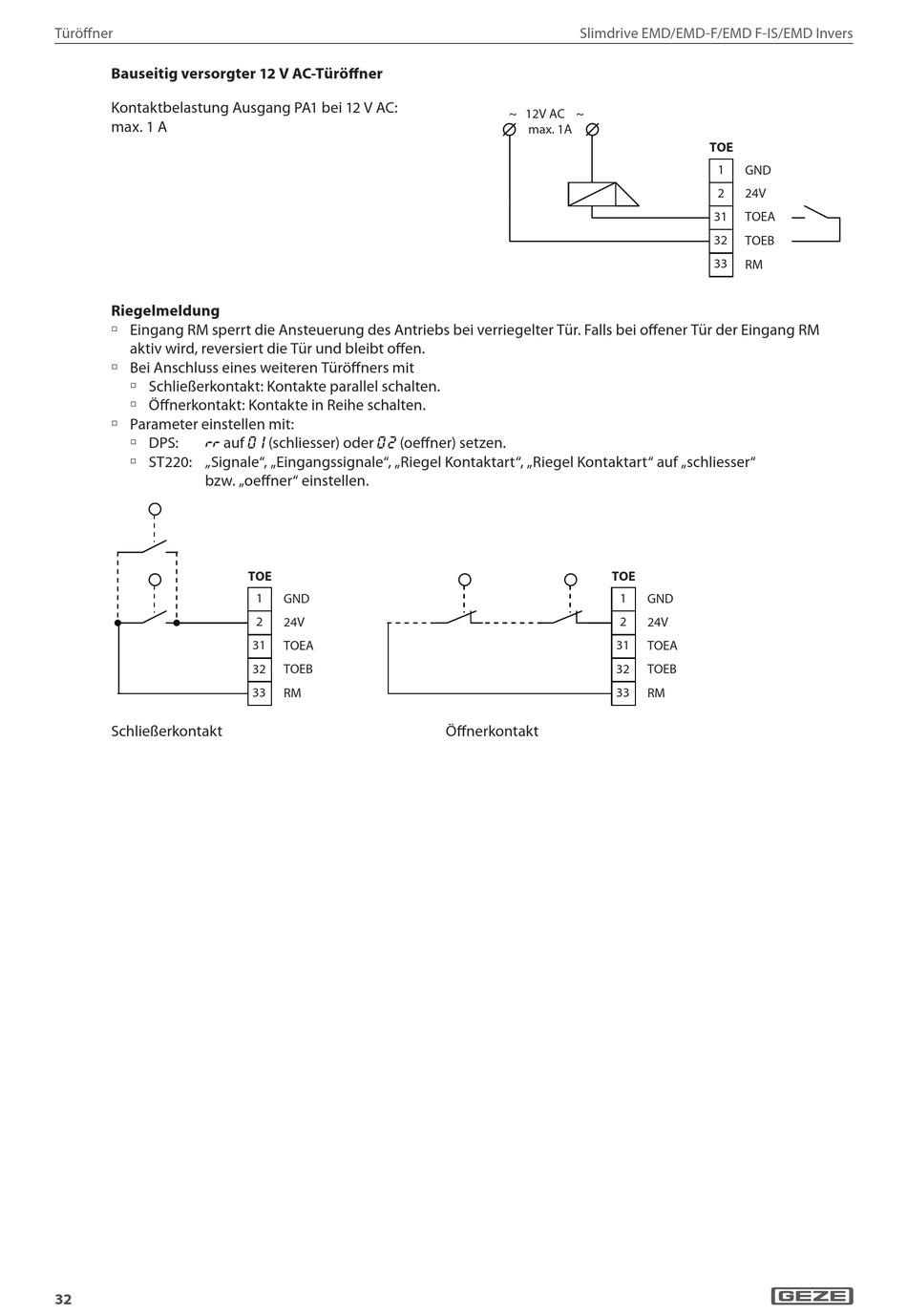

Riegelmeldung - GEZE Slimdrive EMD Anschlussplan

Türöffner
Bauseitig versorgter 12 V AC-Türöffner
Kontaktbelastung Ausgang PA1 Symbol bei 1 Symbol 2 V AC:
max. 1 Symbol A

Riegelmeldung

Eingang RM sperrt die Ansteuerung des Antriebs bei verriegelter Tür. Falls bei offener Tür der Eingang RM
à
aktiv wird, reversiert die Tür und bleibt offen.
à Bei Anschluss eines weiteren Türöffners mit
Schließerkontakt: Kontakte parallel schalten.
à
Öffnerkontakt: Kontakte in Reihe schalten.
à
Parameter einstellen mit:
à
DPS: auf
à
®®
ST220: „Signale", „Eingangssignale", „Riegel Kontaktart", „Riegel Kontaktart" auf „schliesser"
à
bzw. „oeffner" einstellen.
Schließerkontakt
32
(schliesser) oder (oeffner) setzen.
01 0 2
TOE
1
GND
2
24V
31 TOEA
32 TOEB
33
RM
Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers
~ 12V AC ~
max. 1A
TOE
31
32
33
Öffnerkontakt
TOE
1
GND
2 24V
31 TOEA
32 TOEB
33 RM
1
GND
2
24V
TOEA
TOEB
RM
