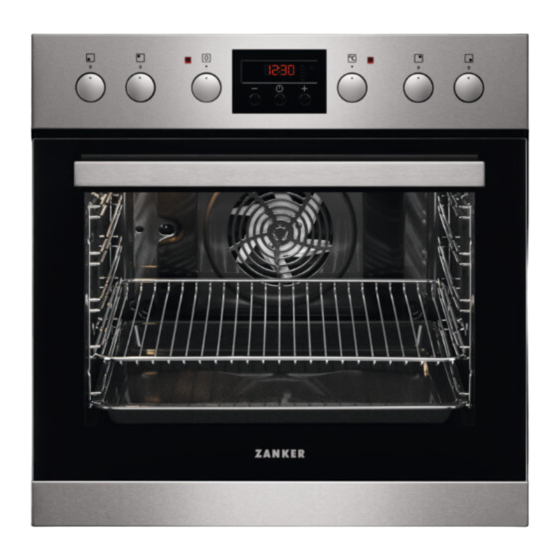

ZANKER KOU65962XK Benutzerinformation
  1. Anleitungen
  2. Marken
  3. ZANKER Anleitungen
  4. Backöfen
  5. KOU65962XK
  6. Benutzerinformation

ZANKER KOU65962XK Benutzerinformation

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Benutzerin‐
User Manual
formation
Oven
Backofen
KOU65962XK

Kapitel

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für ZANKER KOU65962XK

Inhaltszusammenfassung für ZANKER KOU65962XK

  • Seite 1 Benutzerin‐ User Manual formation Oven Backofen KOU65962XK...

  • Seite 27: Sicherheitshinweise

    Inhaltsverzeichnis Sicherheitshinweise Verwendung des Zubehörs Sicherheitsanweisungen Zusatzfunktionen Gerätebeschreibung Tipps und Hinweise Bedienfeld Reinigung und Pflege Vor der ersten Inbetriebnahme Fehlersuche Täglicher Gebrauch Montage Uhrfunktionen Energieeffizienz Änderungen vorbehalten. Sicherheitshinweise Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung.

  • Seite 28: Allgemeine Sicherheit

    Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung • durchführen. Allgemeine Sicherheit Die Montage des Geräts und der Austausch des Kabels muss von einer • Fachkraft vorgenommen werden. Zur Vermeidung von möglichen Gefahren muss das Bedienfeld so an den • Backofen angeschlossen werden, dass die Farben der Anschlüsse übereinstimmen.

  • Seite 29: Sicherheitsanweisungen

    Sicherheitsanweisungen Montage • Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt WARNUNG! Die Montage des Geräts werden, dass sie nicht ohne Werkzeug entfernt darf nur von einer qualifizierten Fachkraft werden können. durchgeführt werden. • Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose.

  • Seite 30: Innenbeleuchtung

    • Achten Sie beim Öffnen der Tür darauf, dass keine • Gehen Sie beim Aushängen der Tür vorsichtig vor. Funken oder offenen Flammen in das Gerät Die Tür ist schwer! gelangen. • Reinigen Sie das Gerät regelmäßig, um eine • Laden Sie keine entflammbaren Produkte oder Verschlechterung des Oberflächenmaterials zu Gegenstände, die mit entflammbaren Produkten...

  • Seite 31: Gerätebeschreibung

    Gerätebeschreibung Gesamtansicht Bedienfeld Kochfeld-Einstellknöpfe Betriebskontrolllampe/-symbol Einstellknopf für die Ofenfunktionen Display Einstellknopf (für die Temperatur) Temperaturanzeige/-symbol Heizelement Backofenbeleuchtung Ventilator Garraumvertiefung Einhängegitter, herausnehmbar Einschubebenen Zubehör Für Kuchen und Plätzchen. Zum Backen und Braten oder zum Auffangen von austretendem Fett. Kombirost • Für Kochgeschirr, Kuchenformen, Braten. Universalblech •...

  • Seite 32: Vor Der Ersten Inbetriebnahme

    Tasten Sensorfeld/Taste Funktion Beschreibung MINUS Einstellen der Zeit. Einstellen einer Uhrfunktion. PLUS Einstellen der Zeit. Display A. Uhrfunktionen B. Timer C. Uhrfunktion Vor der ersten Inbetriebnahme WARNUNG! Siehe Kapitel Bezüglich der Funktion Heißluft mit Sicherheitshinweise. Dampf siehe Kapitel „Täglicher Gebrauch“, Einschalten der Funktion: Einstellen der Tageszeit siehe Kapitel Heißluft mit Dampf".

  • Seite 33: Einstellen Einer Ofenfunktion

    Versenkbare Knöpfe Ofenfunktion Anwendung Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf kommt dann heraus. Diese Funktion ist entwickelt Einstellen einer Ofenfunktion worden, um während des Gar- vorgangs Energie zu sparen. Feuchte Heißluft 1. Drehen Sie den Backofen-Einstellknopf auf eine Die Kochanleitungen finden Sie Ofenfunktion.

  • Seite 34: Uhrfunktionen

    Die maximale Kapazität der Garraumvertiefung beträgt 250 ml. Ofenfunktion Anwendung Füllen Sie die Garraumvertiefung nur bei kaltem Backofen mit Wasser. Zum Backen und Braten auf ei- Vorsicht! Füllen Sie die ner Ebene. Garraumvertiefung nicht wieder auf, Ober-/Unterhitze während der Garvorgang läuft oder (Ober-/Unterhit- der Backofen heiß...

  • Seite 35: Einstellen Des Kurzzeit-Weckers

    Uhrfunktion Anwendung ENDE Einstellen, wann das Gerät ausgeschaltet werden soll. ZEITVORWAHL Kombinieren der Funktionen DAUER und ENDE. KURZZEIT-WECKER Zum Einstellen einer Countdown-Zeit. Diese Funktion hat keine Auswirkung auf den Gerätebetrieb. Sie können den KURZZEIT-WECKER jederzeit ein- stellen, auch wenn das Gerät ausgeschaltet ist. Einstellen der Uhrzeit.

  • Seite 36: Verwendung Des Zubehörs

    4. Drehen Sie den Backofen-Einstellknopf und den 2. Halten Sie gedrückt. Temperaturwahlknopf in die Position Aus. Nach einigen Sekunden wird die Uhrfunktion ausgeschaltet. Ausschalten der Uhrfunktionen 1. Drücken Sie wiederholt, bis die Anzeige für die gewünschte Funktion blinkt. Verwendung des Zubehörs Kombirost undBrat- und Fettpfanne zusammen: WARNUNG! Siehe Kapitel Sicherheitshinweise.

  • Seite 37: Tipps Und Hinweise

    Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall. Tipps und Hinweise Backen von Kuchen WARNUNG! Siehe Kapitel Öffnen Sie die Backofentür nicht vor Ablauf von 3/4 der Sicherheitshinweise. Backzeit. Die Temperaturen und Backzeiten in den Wenn Sie zwei Backbleche gleichzeitig nutzen, lassen Tabellen sind nur Richtwerte.
  • Seite 38 Speise Wassermenge in der Gar- Temperatur (°C) Dauer (Min.) raumvertiefung (ml) Brot/Brötchen 20 - 25 Brot 35 - 40 Pflaumenkuchen, Apfel- 100 - 150 160 - 180 30 - 60 kuchen, Zimtschnecken in einer Kuchenform ge- backen. Tiefgefrorene Fertiggerichte Heizen Sie den leeren Backofen 10 Min. vor. Nutzen Sie die zweite Einschubebene.

  • Seite 39: Backen Und Braten

    Backen und braten Kuchen Speise Ober-/Unterhitze Heißluft Dauer (Min.) Bemerkun- Temperatur Einschub- Temperatur Einschub- (°C) ebene (°C) ebene Rührteig 3 (2 und 4) 45 - 60 In einer Ku- chenform Mürbeteig 3 (2 und 4) 20 - 30 In einer Ku- chenform Buttermilch- 60 - 80...
  • Seite 40 Speise Ober-/Unterhitze Heißluft Dauer (Min.) Bemerkun- Temperatur Einschub- Temperatur Einschub- (°C) ebene (°C) ebene Plätzchen/ 140 - 150 30 - 35 Auf dem Feingebäck Backblech - eine Ebe- Plätzchen/ 140 - 150 2 und 4 35 - 40 Auf dem Feingebäck Backblech - zwei Ebe-...
  • Seite 41 Brot und Pizza Speise Ober-/Unterhitze Heißluft Dauer (Min.) Bemerkun- Temperatur Einschub- Temperatur Einschub- (°C) ebene (°C) ebene 60 - 70 1 - 2 Stück, Weißbrot 1) 500 g pro Stück Roggenbrot 30 - 45 In einer Brotform 2 (2 und 4) 25 - 40 6 - 8 Bröt- Brötchen 1)
  • Seite 42 Fleisch Speise Ober-/Unterhitze Heißluft Dauer (Min.) Bemerkun- Temperatur Einschub- Temperatur Einschub- (°C) ebene (°C) ebene Rind 50 - 70 Auf dem Kombirost Schweine- 90 - 120 Auf dem fleisch Kombirost Kalb 90 - 120 Auf dem Kombirost Roastbeef, 50 - 60 Auf dem englisch, Kombirost...

  • Seite 43: Heißluftgrillen

    Fisch Speise Ober-/Unterhitze Heißluft Dauer (Min.) Bemerkun- Temperatur Einschub- Temperatur Einschub- (°C) ebene (°C) ebene Forelle/ 40 - 55 3 - 4 Fische Seebrasse Thunfisch/ 35 - 60 4 - 6 Filets Lachs Grillstufe Stellen Sie die Höchsttemperatur ein. Backofen 3 Min. vorheizen. Nutzen Sie die vierte Einschubebene.

  • Seite 44: Feuchte Heißluft

    Speise Temperatur Dauer (Min.) Speise Temperatur Dauer (Min.) (°C) (°C) Roastbeef/ 170 - 180 8 - 10 Lammrücken, 1 160 - 180 40 - 60 Filet, durch - 1,5 kg Schweinefleisch Geflügel Speise Temperatur Dauer (Min.) Speise Temperatur Dauer (Min.) (°C) (°C) Schulter, Na-...
  • Seite 45 Speise Zubehör Temperatur (°C) Einschub- Dauer (Min.) ebene Brötchen, 9 Stück Backblech oder tiefes Blech 35 - 45 Pizza, gefroren, Kombirost 45 - 55 0,35 kg Biskuitrolle Backblech oder tiefes Blech 30 - 40 Brownie Backblech oder tiefes Blech 45 - 50 Soufflè, 6 Stück Keramikförmchen auf Kombi- 45 - 55...

  • Seite 46: Informationen Für Prüfinstitute

    Dörren - Heißluft Sie erzielen ein besseres Ergebnis, wenn Sie nach halber Dörrzeit den Backofen ausschalten, öffnen und Verwenden Sie mit Butterbrot- oder Backpapier belegte am besten über Nacht auskühlen lassen. Bleche. Gemüse Nutzen Sie für ein Blech die dritte Einschubebene. Nutzen Sie für 2 Bleche die erste und vierte Einschubebene.
  • Seite 47 Speise Funktion Zubehör Ein- Tempe- Dauer (Min.) Bemerkungen schub- ratur ebene (°C) Apfelku- Heißluft / Um- Kombirost 70 - 90 2 Formen (20 cm chen luft Durchmesser) diago- nal versetzt verwen- den. Biskuit oh- Ober-/Unter- Kombirost 40 - 50 Kuchenform verwen- ne Butter hitze den (26 cm Durch-...

  • Seite 48: Reinigung Und Pflege

    Speise Funktion Zubehör Ein- Tempe- Dauer (Min.) Bemerkungen schub- ratur ebene (°C) Hambur- Grillstufe Kombirost Max. 20 - 30 Kombirost in die vier- ger aus und Fett- te und Fettpfanne in Rind- pfanne die dritte Einschub- fleisch ebene des Backofens 6 Stück, einschieben.

  • Seite 49: Entfernen Der Einhängegitter

    Lesen Sie in den allgemeinen Informationen zur Reinigung nach, was bei der Reinigung der Türdichtung beachtet werden muss. Entfernen der Einhängegitter Nehmen Sie die Einhängegitter. Vorsicht! Vorsicht beim Herausnehmen der Einhängegitter. 1. Ziehen Sie das Einhängegitter vorne von der Seitenwand weg. 2.

  • Seite 50: Fehlersuche

    5. Fassen Sie die Türabdeckung (B) an der sich die Oberfläche des Glasscheibenrahmens an den Oberkante der Tür an beiden Seiten an. Drücken Siebdruckbereichen nicht rau anfühlt. Sie sie nach innen, um den Klippverschluss zu Bei korrektem Einbau macht die Türabdeckung ein lösen.

  • Seite 51: Mögliche Ursache

    Störung Mögliche Ursache Abhilfe Der Backofen heizt nicht. Der Backofen ist ausgeschaltet. Schalten Sie den Backofen ein. Der Backofen heizt nicht. Die Uhr ist nicht eingestellt. Stellen Sie die Uhr ein. Der Backofen heizt nicht. Die erforderlichen Einstellungen Vergewissern Sie sich, dass die wurden nicht vorgenommen.

  • Seite 52: Montage

    Montage WARNUNG! Siehe Kapitel Sicherheitshinweise. Maximale Leistung Unterbau KEV6041FBB 6000 W Vorsicht! Die Montage des Gerätes darf KEV6041XXK 6500 W nur von einer qualifizierten Fachkraft KEV6043FBB 7600 W vorgenommen werden. Wenn Sie die Montage nicht durch eine qualifizierte KEV6046XXK 7400 W Fachkraft durchführen lassen und es zu Schäden kommt, entfällt der Elektrischer Anschluss des Kochfelds...

  • Seite 53: Anschluss Der Klemmleiste

    Das Gerät ist mit einer 6-poligen Klemmleiste ausgestattet. Die Jumper (Brücken) sind für einen Energieeffizienz Produktdatenblatt und Informationen gemäß EU 65-66/2014 Herstellername Zanker Modellidentifikation KOU65962XK Energieeffizienzindex 95.3 Energieeffizienzklasse Energieverbrauch bei Standardbeladung, Ober-/Unterhitze 0.93 kWh/Programm Energieverbrauch bei Standardbeladung, Umluft 0.81 kWh/Programm...
  • Seite 54 Wärmequelle Strom Fassungsvermögen 72 l Backofentyp Unterbau-Backofen Gewicht 27.2 kg EN 60350-1 - Elektrische Kochgeräte für den Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie Hausgebrauch - Teil 1: Herde, Backöfen, Dampfgarer die Ofentemperatur je nach Gardauer 3 - 10 Minuten und Grillgeräte - Verfahren zur Messung der vor Ablauf des Garvorgangs auf die Mindesttemperatur.
  • Seite 56 www.electrolux.com/shop 867348049-A-282018...
