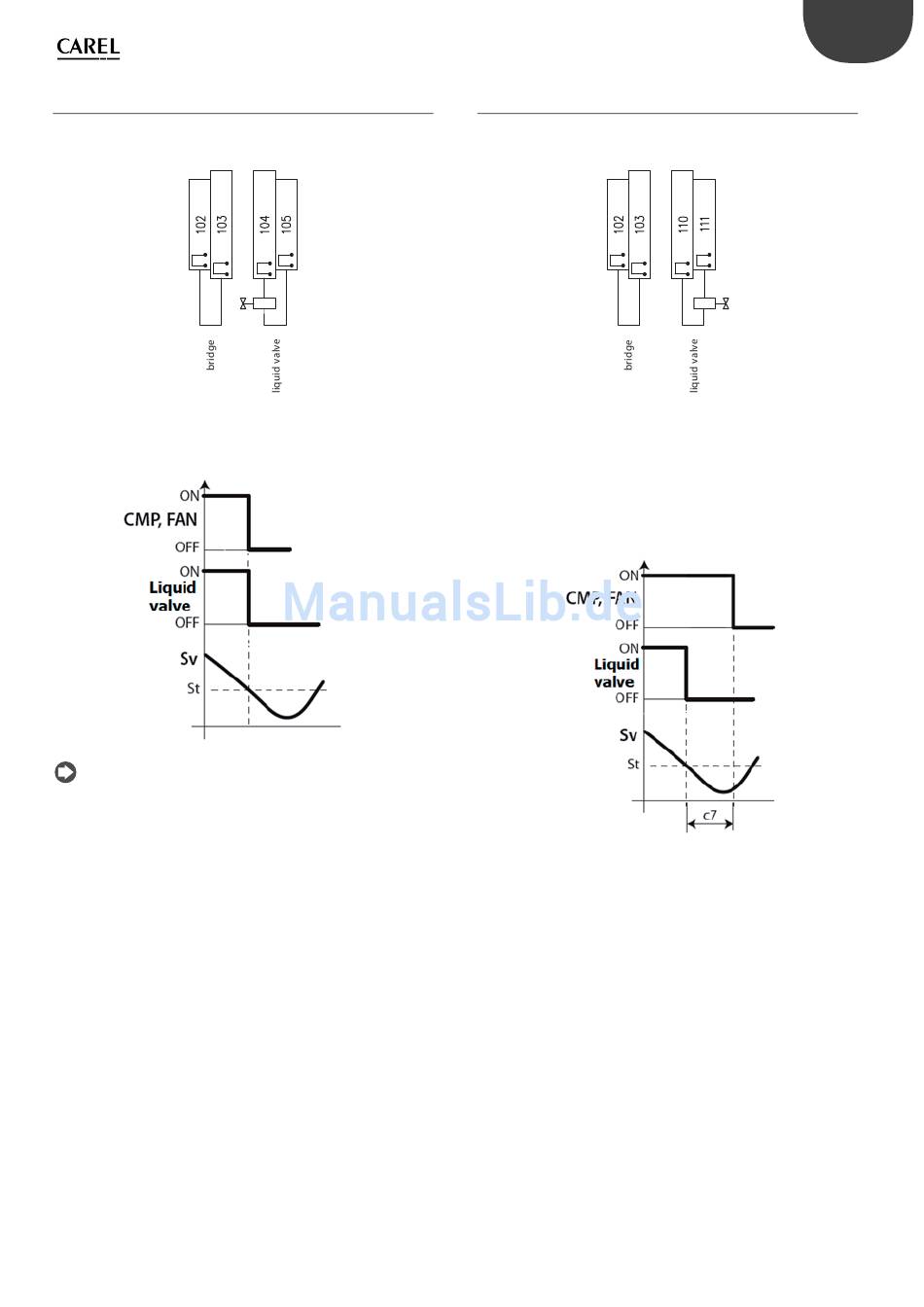

2.4.3 Connexions pour le démarrage simultané du
compresseur et de la vanne solénoïde
S'il est nécessaire d'exécuter un démarrage et arrêt simultanés du
compresseur et de la vanne solénoïde, sans pressostat, les raccordements
doivent être exécutés conformément au schéma suivant
Avec cette confi guration, quand le froid n'est plus demandé (Sv<St), la
vanne solénoïde (bornes 105-104) et le compresseur (KM2) s'éteignent
simultanément
Remarques : le pump down ne doit pas être activé sur Smartcella 3PH
(vérifi er que c7 = 0, H1 ≠ 5).
Fig. 2.i
Fig. 2.j
2.4.4 Connexions pour pump down en fonction du
temps
S'il est nécessaire d'exécuter un démarrage et arrêt de la vanne solénoïde
après un délai donné, les raccordements doivent être exécutés
conformément au schéma suivant
Sur Smartcella 3PH, confi gurer :
•
H1 = 5 (sortie AUX1, bornes 110-111, pour vanne de pump down)
•
C10 = 1 (pump down en fonction du temps)
•
C7 > 0 (temps de pump down)
Avec cette confi guration, quand le froid n'est plus demandé (Sv<St), le
relais de la vanne solénoïde (bornes 110-111, sortie AUX1 de Smartcella)
s'ouvre, alors que le compresseur (KM2) reste actif pendant le temps
défi ni par le paramètre C7
17 "SmartCella 3PH" +0500119FD - rel. 1.2 - 10.03.2017
Fig. 2.k
Fig. 2.l
