Das Ergebnis wird solange am Display angezeigt, bis die ESC Taste gedrückt, ei-
ne andere Messung gestartet, SET/SEL aufgerufen oder das Ergebnis gespei-
chert wird. Ein erneuter Test wird durchgeführt, sobald die Taste START/STOP
gedrückt wird.
Weitere vom Gerät angezeigte Informationen
I >19,9mA
Δ
Weitere durch das Gerät angezeigt Informationen, werden in Abschnitt 2.1.2 dieser Anleitung näher
beschrieben.
Achtung:
Während der Messung liegt an der Prüfdose Netzspannung an.
Während der Messung verpolt das Prüfgerät automatisch an der Prüfdose L mit N und wie-
Während der Überprüfung eines fehlerhaften Prüflings kann der RCD der Installation auslö-
- Der Prüfling muss während der Messung eingeschaltet sein.
- Das Ergebnis der Messung kann durch externe Felder und den aufgenommenen Strom des Prüf-
lings beeinträchtig werden.
- Nimmt ein Prüfling mehr als 10 A Strom während der Messung auf, wird die Messzeit automatisch
auf maximal 15s begrenzt.
4.2.6 Messen des Berührstromes – I
Dieser Test wird durchgeführt, um den elektrotechnischen Zustand des Prüflings durch den Berühr-
strom zu bestimmen. Simuliert wird das menschliche Berühren eines metallisch leitenden, nicht mit
PE verbundenen Teiles über einen internen 2kΩ Widerstand mit der Sonde. Dieser Test kann nur
durchgeführt werden, wenn das Prüfgerät am Netz angeschlossen ist. Während des Prüfvorganges,
verpolt das Prüfgerät automatisch L und N an der Prüfdose und wiederholt die Messung. Als Messer-
PAT-1 ● PAT-2 ● PAT-2E ● PAT-10 – BEDIENUNGSANLEITUNG
32
Messbereich wurde überschritten
derholt die Messung.
sen.
(nur PAT-2E und PAT-10)
T

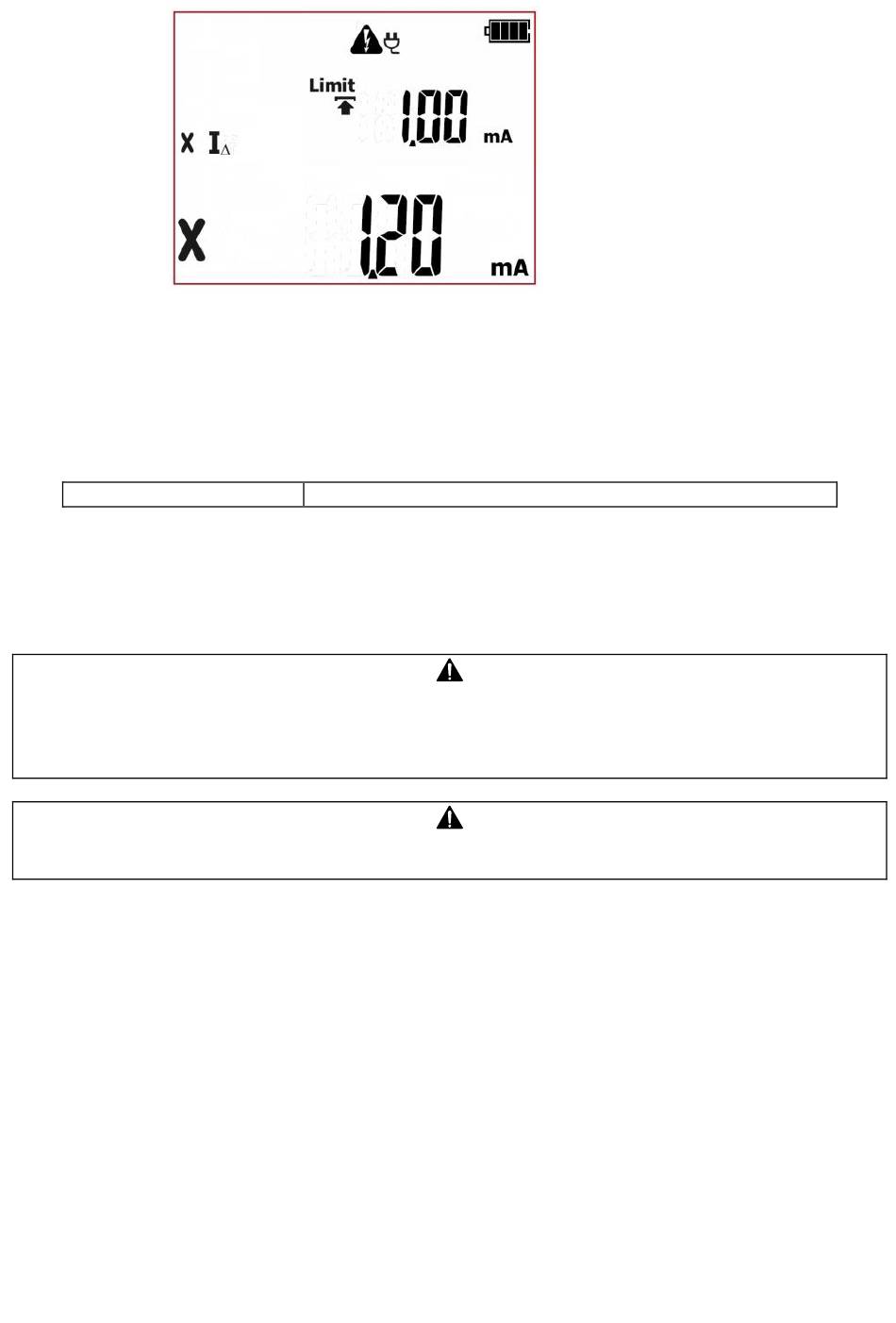

Falsches Ergebnis. Der
Wert liegt außerhalb des
gesetzten Grenzwertes
des I Stromes. Die roten
Δ
LEDs der FAIL Anzeige
leuchten.
