Weitere vom Gerät angezeigte Informationen
I >19,9mA
SUB
Weitere durch das Gerät angezeigt Informationen werden in Abschnitt 2.1.2 dieser Anleitung näher
beschrieben.
Achtung:
- Prüfling muss während der Messung eingeschaltet sein.
- Der Messkreis ist isoliert vom Netz und vom Netz-PE.
- Prüfspannung ist 25 V...50 V RMS.
- I Storm wird gemessen bei <50 V, das Ergebnis wird bezogen auf die Nennspannung des Net-
SUB
zes eingestellt im Hauptmenü (siehe Abschnitt 3). Der Widerstand des Messkreises beträgt 2kΩ.
4.2.5 Messen des Differenzstromes - I
Dieser Test wird ausgeführt, um den Zustand der Isolierung des Prüflings durch einen möglichen
Leckstrom zu beurteilen. Der Leckstrom fließt von spannungsführenden Teilen zur Erde. Der Leck-
strom setzt sich zusammen aus: Stromfluss durch Isolierungen und Kapazitäten (u. a. Netzfilter oder
Steuerungen). Der Leckstrom beeinträchtigt ein sicheres Arbeiten und verursacht manchmal Störun-
gen im Versorgungsnetz.
Besondere Aufmerksamkeit ist geboten bei Prüfung von Geräten, welche in erschwerten Umge-
bungsbedingungen, wie hoher Luftfeuchtigkeit oder sehr staubiger Umgebung zum Einsatz kommen.
Der Schutzleiterstrom wird im PAT durch die Differenzstrommessmethode ermittelt. Das Messergeb-
nis ist die Summe aller Leckströme im Gerät. Dieser Test kann nur durchgeführt werden, wenn der
PAT am Netz angeschlossen ist. Während des Prüfvorganges verpolt das Prüfgerät automatisch L
und N an der Prüfdose und wiederholt die Messung. Als Messergebnis wird der Wert des am größten
gemessenen Differenzstromes gemessen.
PAT-1 ● PAT-2 ● PAT-2E ● PAT-10 – BEDIENUNGSANLEITUNG
30
Messbereich wurde überschritten
(nur PAT-2E und PAT-10)
Δ

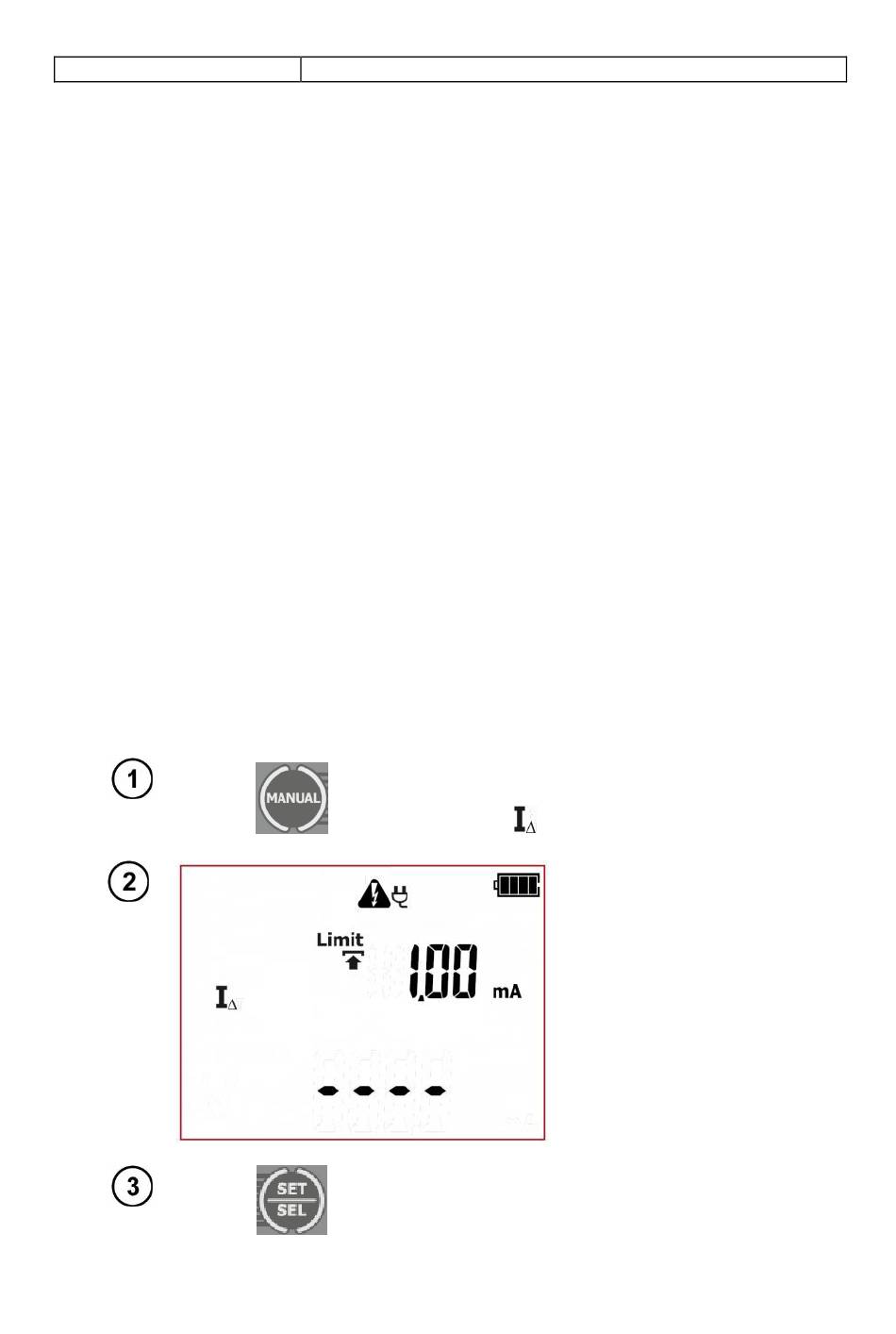

Drücken Sie die MANUAL Taste, um in das
Menü der Differenzstrommessung zu ge-
langen. Das
Mit SET/SEL gelangen Sie zu den Messpa-
rametereinstellungen.
Symbol wird angezeigt.
Das Prüfgerät befindet
sich im Menü der Diffe-
renzstrommessung.
