Montage- und Betriebsvorschrift
HINWEIS
ACHTUNG
HINWEIS
Gehäuse-Typen ELS-GU
4.3

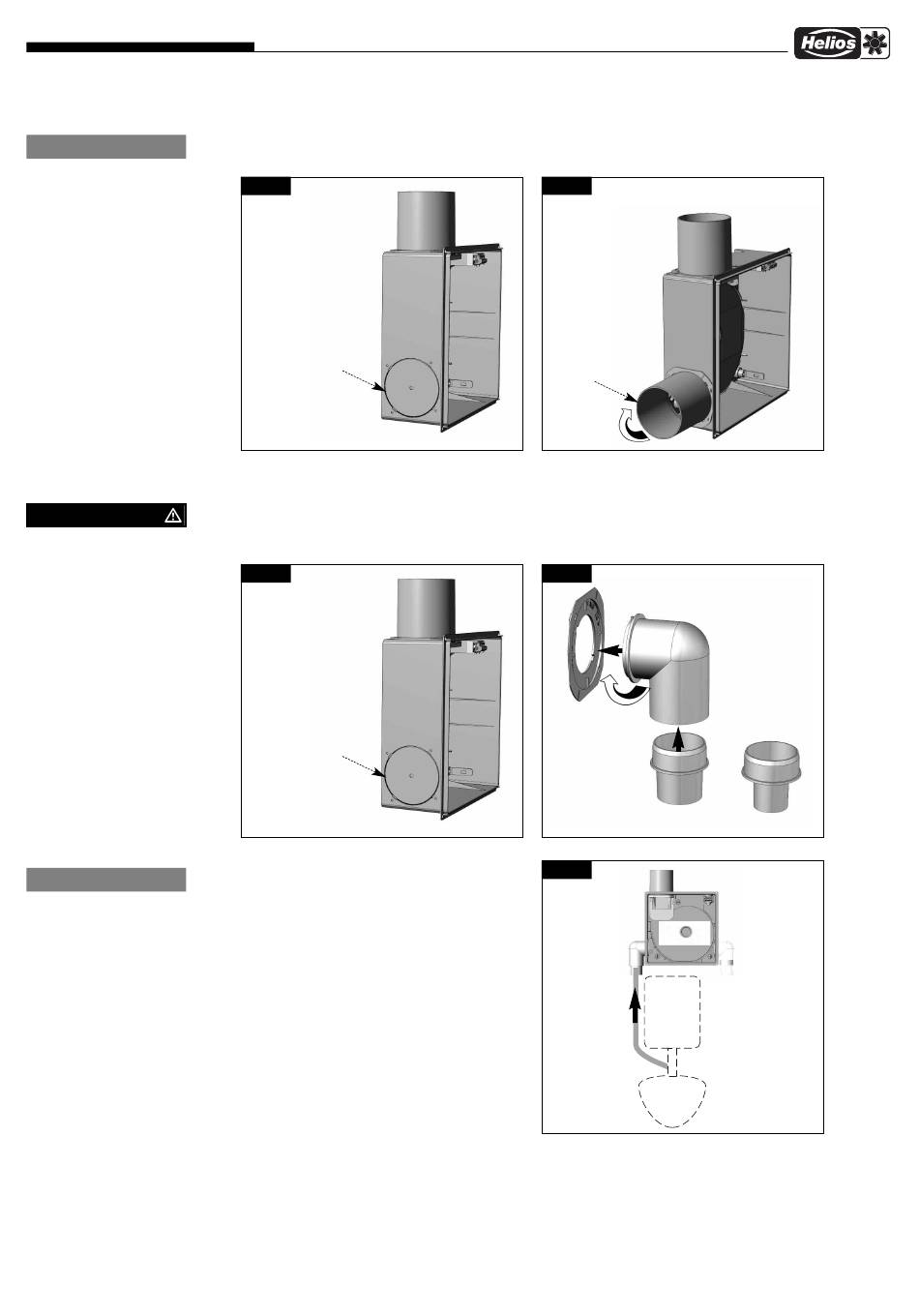

Umbau Zweitraumanschluss

- Zubehör ELS-ZS oder ELS-ZAS erforderlich.
Verbindungsleitung Aluflex/Stahlflex DN 80 luftdicht verbinden und abdichten.
Abb.13
Öffnung für Stutzen im
Unterputzkasten rechts
oder links ausbrechen.
4.4

Umbau WC Absaugung

- Zubehör ELS-WCS oder ELS-ZAS, je nach verwendetem Verbindungsrohr erforderlich.
Für die WC-Einbausituation (Abb. 17) sind die örtlichen Vorschriften zu beachten!
Spülkasten mit Abzweigung am Spülrohr erforderlich.
Das Spühlrohr kann auch auf der Baustelle getauscht werden! Sprechen Sie mit Ihrem Spühlkastenlieferanten.
Abb.15
Öffnung für Stutzen im
Unterputzkasten rechts
oder links ausbrechen.
HINWEIS:
Eventuell ist die Verwendung der Einlegefolie
aus ELS-ZS zur Einregulierung der Luftmenge
sinnvoll (Rückfrage im Werk).
Abb.14
ELS-GU.. Ausblas oben, Anschluss für
Zweitraum links oder rechts
ELS-ZAS
Anschluss-
stutzen anbringen.
DN 75/80
Abb.16
Abb.17
8
ELS-WCS Absaugset
DN 50
DN 40
DN 30
˜
