Montage- und Betriebsvorschrift

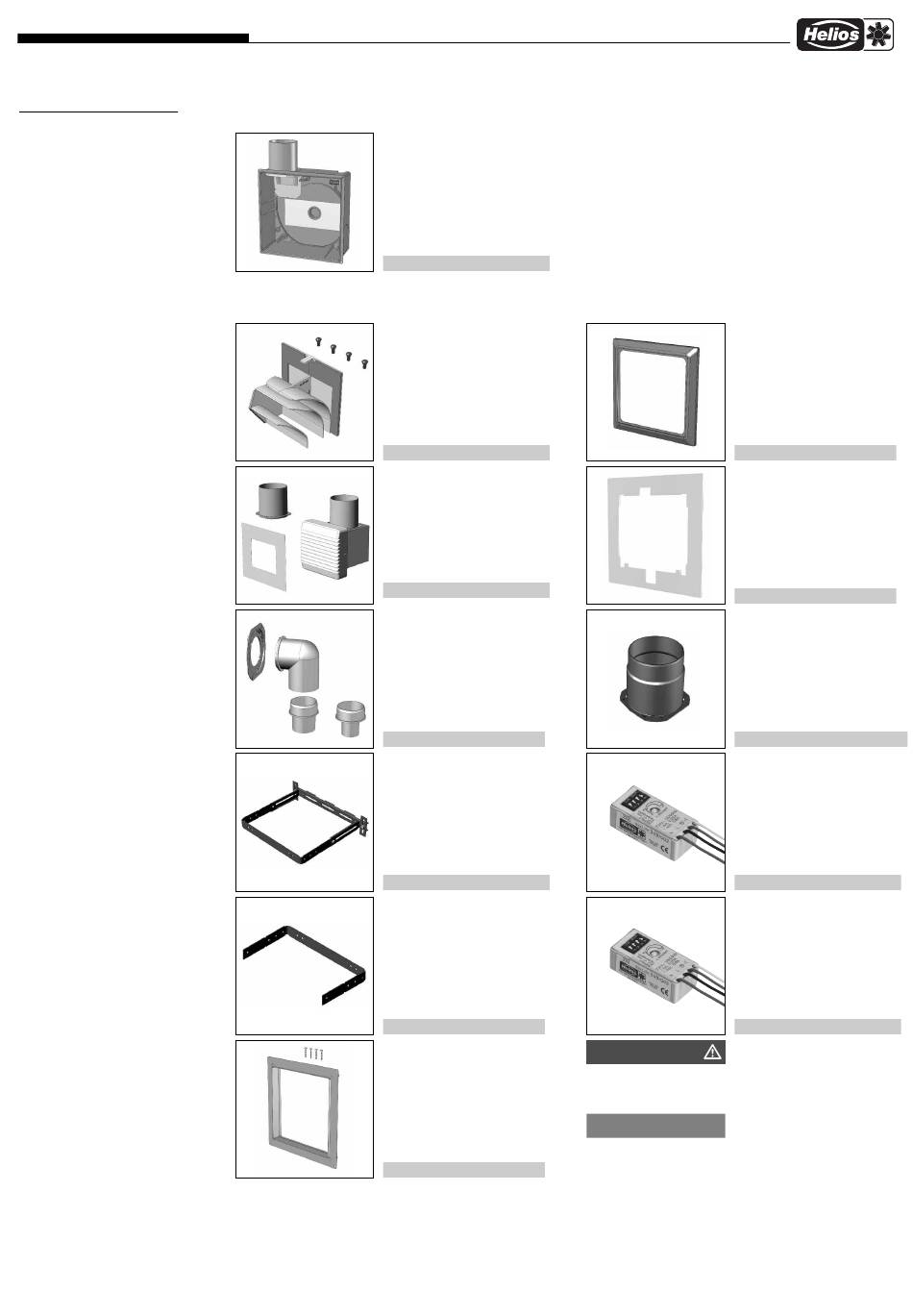

KAPITEL 1
ELS-SCHNELLÜBERSICHT
Gehäuse-Typen ELS-GU
1.0 Typenübersicht Unterputzgehäuse
1.1 ELS-Zubehör
ELS-GU
Unterputzgehäuse
Kunststoff
Best.Nr. 8111
SEITE 5
ELS-ARS
Umbauset zum Einbau in
ELS-V... Ausblas rückseitig,
bestehend aus Leitblech
und 4 Kunststoffnieten für
Metallstutzen.
Best.Nr. 8185
SEITE 7
ELS-ZS
Zweitraumset,
bestehend aus Stutzen für
Zweitraumanschluss, Absaug-
(1)
einheit und Einlegefolie zur
Luftregulierung.
Best.Nr. 8186
SEITE 8
ELS-WCS
WC-Absaugset, bestehend
aus 90° Bogen mit DN 50,
Reduzierung DN 40 und 30.
Best.Nr. 8191
SEITE 8
ELS-MHU
Montagehalter, Unterputz
zur Befestigung der Gehäuse
.
an Wand oder Decke
Best.Nr. 8187
SEITE 9
ELS-MB
Montagebügel, für Vorwand
und UP-Einbau. Für alle
gängigen Vorwandsysteme
einsetzbar
Best.Nr. 8188
SEITE 10
ELS-VA
Vorwandadapter, für
nachträglichen Einbau in
beplankte Vorwand
Best.Nr. 8189
SEITE 12
2
ELS-AGR
Ausgleichsrahmen, zum
Einspannen zwischen Wand
und Innenfassade, wenn das
UP-Gehäuse über Putz vor-
steht.
Best.Nr. 8193
SEITE 12
ELS-PB
Putzblende, zur Abdeckung
von Spalten aufgrund un-
sauber eingeputzer/geflies-
ter oder zu großer Gehäuse-
ausschnitte.
Best.Nr. 8194
SEITE 13
ELS-ZAS
Zweitraum-Anschlussstutzen
erforderlich wenn ELS-ZS
nicht eingesetzt wird.
DN 75/80
Best.Nr. 8184
SEITE 8
ELS-ZNE
Elektronischer Nachlauf-
schalter mit stufenlos
einstellbaren Nachlaufzeiten
Einbau: UP-Dose hinter
Schalter
Best.Nr. 0342
SEITE 16
ELS-ZNI
Elektronischer Intervall-
schalter mit einstellbaren
Intervall- und Nachlaufzeiten
Einbau: UP-Dose hinter
Schalter
Best.Nr. 0343
SEITE 16
Vorsicht
Externe Schalter ZNE/ZNI dürfen nur bei eintourigen
Ventilatoreinsätzen V 60 und V100 eingesetzt werden.
HINWEIS
(1)
Bei Verwendung des Zweitraumset ELS-ZS,
muss die Einlegefolie bis zur Endmontage im
UP-Kasten aufbewahrt werden!
