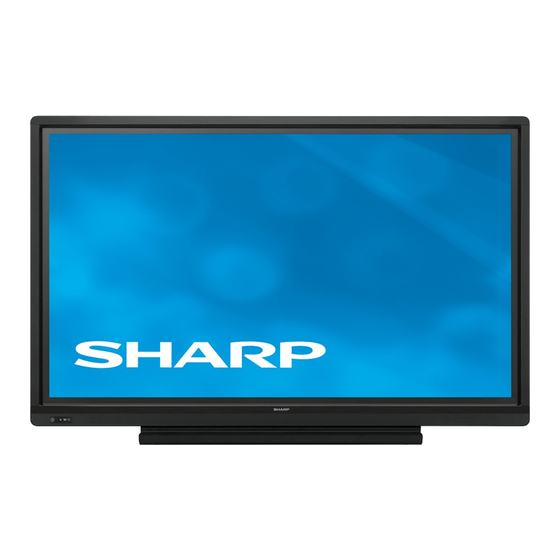

Sharp PN-60TA3 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sharp Anleitungen
  4. Monitore
  5. PN-60TA3
  6. Bedienungsanleitung
Sharp PN-60TA3 Bedienungsanleitung

Sharp PN-60TA3 Bedienungsanleitung

Lcd farbmonitor
Vorschau ausblenden Andere Handbücher für PN-60TA3:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PN-70TA3
PN-60TA3
LCD FARBMONITOR
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sharp PN-60TA3

Inhaltszusammenfassung für Sharp PN-60TA3

  • Seite 1 PN-70TA3 PN-60TA3 LCD FARBMONITOR BEDIENUNGSANLEITUNG...

  • Seite 2: Informationen Zur Entsorgung Dieses Gerätes Und Der Batterien

    Altbatterien werden in den Verkaufsgeschäften gesammelt. Die Rückgabe ist kostenlos. Wurde das Gerät GESCHÄFTLICH genutzt, wenden Sie sich an Ihren SHARP-Händler, der Sie über die Wege zur Rücknahme des Gerätes informiert. Es können Kosten für Sie entstehen. Kleine Geräte und geringe Stückzahlen werden möglicherweise auch von den vorhandenen Rückgabestellen für Altgeräte angenommen.

  • Seite 3: Wichtige Informationen

    WICHTIGE INFORMATIONEN ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN. Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein VORSICHT nicht isolierter “gefährlicher Spannung” im Geräteinneren hin, die ausreichend groß...

  • Seite 4: Verehrte Kundin, Verehrter Kunde

    VEREHRTE KUNDIN, VEREHRTER KUNDE Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch. SICHERHEITSVORKEHRUNGEN Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß...

  • Seite 5: Wichtige Hinweise Für Die Sicherheit Von Kindern

    SICHERHEITSVORKEHRUNGEN (Fortsetzung) 15. Ersatzteile — Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen. 16.

  • Seite 6: Tipps Und Sicherheitshinweise

    - Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel. abzureiben oder zu berühren. - Beschädigen Sie das Netzkabel nicht, stellen Sie keine - Wir bitten um Ihr Verständnis, dass SHARP über die schweren Gegenstände darauf, und überdehnen oder knicken gesetzlich anerkannte Leistungshaftung hinaus keine Sie es nicht.

  • Seite 7: Wichtige Hinweise Zur Befestigung

    Maßnahmen ergreifen, um die Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten. • Die Temperaturbedingungen können sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehör empfohlenen Temperaturbedingungen.

  • Seite 8: Inhaltsverzeichnis

    Technische Daten ............65 Vorbereitungen am Touch-Pen ........19 Anhang: Wartungseinstellungen ........70 Wichtige Hinweise zur Befestigung Vorbereitungen am Computer ........19 Kalibrierung ..............19 (Für SHARP-Händler und Servicetechniker) ....71 Touch-Pen-Funktionen ..........20 Hinzufügen von Touch-Pens (Paarung) .....20 Berührungsfunktion ............21 Berührungsfunktion ............21 Andere Funktionen .............23 Bitte beachten ............23 Radiergummi ..............23...

  • Seite 9: Mitgelieferte Komponenten

     Radiergummi: 1  Kamerahalterung: 1  Kameraschraube (Zollgewinde): 1 * Die SHARP Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist daher nicht gestattet. * Der Umwelt zuliebe ! Batterien dürfen nicht mit dem Restmüll entsorgt werden. Bitte beachten Sie die in Ihrer Region geltenden Entsorgungsvorschriften.

  • Seite 10: Teilebezeichnungen

    1. POWER-Taste (Netztaste) / Betriebs-LED (Siehe Seite 17.) 4. Ablage 2. Fernbedienungssensor (Siehe Seite 15.) 5. Lautsprecher 3. TOUCH-MENÜ-Taste (Siehe Seite 24.) 6. Griffe (2 beim PN-60TA3) 7. Infrarot-Sender/Empfänger nRückansicht 8. Belüftungsöffnungen 9. Optionaler Anschlussbereich Dieser Bereich dient zum Anschließen von Zusatzgeräten für erweiterte Funktionen.
  • Seite 11 Teilebezeichnungen 1. Signalgeber nFernbedienung 2. Taste POWER (Ein/Aus) (Siehe Seite 17.) 3. Taste MUTE (Stumm) (Siehe Seite 25.) 4. Taste VOL +/- (Lautstärke) (Siehe Seite 25.) Taste BRIGHT +/- (Helligkeit) (Siehe Seite 25.) Cursorsteuerung ( ) Tasten 5. Taste DISPLAY (Anzeige) (Siehe Seite 25.) 6.

  • Seite 12: Anschließen Von Zusatzgeräten

    Anschließen von Zusatzgeräten 11 12 14 Es ist ratsam, die Anschlüsse für unterschiedliche Zwecke zu Vorsicht benutzen: • Schalten Sie unbedingt den Hauptschalter aus und ziehen So können zum Beispiel die Anschlüsse unten am Monitor Sie den Netzstecker, bevor Sie Kabel anschließen oder zum Anschließen eines Desktop-Computers und die abziehen.
  • Seite 13 Anschließen von Zusatzgeräten 7. Audio1 Eingangsanschluss 15. Anschlüsse für externe Lautsprecher 8. Audio2 Eingangsanschluss • Um externe Lautsprecher zu verwenden, stellen Sie im Menü SETUP <KONFIG.> unter AUDIO OPTION • Das verwendete Audiokabel sollte widerstandslos sein. <AUDIO-OPTION> für SPEAKER SELECT <AUSWAHL •...

  • Seite 14: Anschließen Des Netzkabels

    Anschließen des Netzkabels Vorsicht Hauptnetzschalter • Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel. 1. Schalten Sie den Hauptschalter aus. 2. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Netzsteckdose. Wandsteckdose 3. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Wandsteckdose.

  • Seite 15: Vorbereiten Der Fernbedienung

    Vorbereiten der Fernbedienung Einlegen der Batterien Reichweite der Fernbedienung 1. Drücken Sie leicht auf den Batteriefachdeckel und schieben Die Fernbedienung funktioniert bis zu einem Abstand von etwa 5 m innerhalb eines Winkels von etwa 10° zur Mitte des Sie ihn in die Richtung des Pfeils. Fernbedienungssensors am Monitor.

  • Seite 16: Entfernen Der Griffe

    Entfernen der Griffe Die Griffe können entfernt werden. Griff Griffschrauben Vorsicht • Die abnehmbaren Griffe und die Griffschrauben sind für die Verwendung an diesem Monitor vorgesehen. Verwenden Sie sie nicht für andere Geräte. • Vergewissern Sie sich, dass sie ausschließlich die Griffe und Schrauben verwenden, die zuvor vom Monitor entfernt wurden, um die Griffe erneut zu montieren.

  • Seite 17: Ein- Und Ausschalten

    Ein- und ausschalten Einschalten Vorsicht • Schalten Sie zuerst den Monitor und erst danach den 1. Drücken Sie auf die POWER-Taste (Netztaste). Computer oder ein anderes Wiedergabegerät ein. • Schalten Sie den Monitor einmal am Tag in den ausgeschalteten Zustand (Standby-Modus), um die Leistungsfähigkeit des WHITEBOARDs aufrechtzuerhalten.

  • Seite 18: Ausschalten

    AUS> ist auf ON <EIN> gesetzt, und STANDBY interne Batterie leer. Wenden Sie sich für den Austausch der MODE <STANDBY-MODUS> ist auf LOW Batterie an Ihren SHARP-Händler oder das nächstgelegene POWER <GERINGE LEISTUNG> gesetzt. (Diese SHARP Servicecenter. Einstellungen können nicht geändert werden.) •...

  • Seite 19: Vorbereitungen Für Die Touch-Panel-/Touch-Pen-Verwendung

    Vorbereitungen für die Touch-Panel-/Touch-Pen-Verwendung Anschließen des Touch-Pen-Adapters Vorbereitungen am Computer Stecken Sie den Touch-Pen-Adapter in die Touch-Pen- Um das Touch-Panel und den Touch-Pen verwenden zu Adapterbuchse am Monitor, um den Touch-Pen verwenden zu können, müssen Sie die nachstehende Software installieren. können.

  • Seite 20: Touch-Pen-Funktionen

    Vorbereitungen für die Touch-Panel-/Touch-Pen-Verwendung Touch-Pen-Funktionen Hinzufügen von Touch-Pens (Paarung) • Es können bis zu 4 Touch-Pens gleichzeitig verwendet Funktionstaste 1 Funktionstaste 3 werden. (Bis zu 10 Touch-Pens können registriert werden.) Wenn Touch-Pens hinzugefügt werden, kann mit ihnen Pen-Spitze gleichzeitig geschrieben werden und jedem Touch-Pen kann eine eigene Farbe zugewiesen werden. • Um einen optional erhältlichen Touch-Pen mit dem Monitor Batterieanzeige verwenden zu können, muss der Touch-Pen im Touch-Pen-...

  • Seite 21: Berührungsfunktion

    Berührungsfunktion Berührungsfunktion Doppeltippen Gleiche Funktion wie ein Doppelklick mit einer Maustaste. Berühren Sie das Element zweimal rasch hintereinander mit Die Berührungsfunktionen, die sich mit diesem Monitor durchführen lassen, schwanken je nach Betriebssystem dem Finger/Touch-Pen. und Anwendung. Auch die Auswirkungen der Berührung schwanken.
  • Seite 22 Berührungsfunktion Drag & Drop ausführen nFingerfunktionen Gleiche Funktion wie Drag & Drop ausführen mit einer Maus. Zoom Berühren Sie den Bildschirm mit dem Finger/Touch-Pen und Bei Bildschirmen verwenden, die zur Vergrößerung/ bewegen Sie ihn, ohne ihn dabei anzuheben. Heben Sie den Verkleinerung fähig sind.

  • Seite 23: Andere Funktionen

    Berührungsfunktion Bitte beachten Drehung Verwenden Sie diese Funktion auf einem Bildschirm, auf • Verwenden Sie den Touch-Pen nicht für andere Zwecke als dem eine Drehung der Bilder möglich ist. Berühren Sie den die Touch-Panel-Bedienung. Drehmittelpunkt mit einem Finger. Halten Sie den Finger still •...

  • Seite 24: Allgemeiner Betrieb

    Allgemeiner Betrieb Verwenden des Touch-Menüs (2) Lautstärke Ändern der Lautstärke. Sie können den Monitor berühren, um den Eingangsmodus, die Lautstärke und andere Einstellungen zu ändern. Anheben der Lautstärke. 1. Drücken Sie auf die TOUCH-MENÜ-Taste. Senken der Lautstärke. Ton stummschalten. TOUCH-MENÜ-Taste Berühren Sie die Taste erneut, um die ursprüngliche Lautstärke wiederherzustellen.

  • Seite 25: Verwenden Der Fernbedienung

    Allgemeiner Betrieb Verwenden der Fernbedienung 5. BRIGHT +/- (Einstellung der Hintergrundbeleuchtung) Wenn Sie auf oder drücken, wird das BRIGHT <HELLK>-Menü eingeblendet, sofern nicht gerade das Bildschirm-Menü angezeigt wird. B R I G H T Drücken Sie auf oder , um die Helligkeit einzustellen. * Wenn Sie etwa 4 Sekunden lang auf keine Taste drücken, verschwindet das BRIGHT <HELLK>-Menü...
  • Seite 26 Allgemeiner Betrieb nUmschalten der Bildschirmgröße Je nach anliegendem Eingangssignal kann die Anzeige am Monitor unverändert bleiben, selbst wenn Sie die Bildschirmgröße ändern. WIDE PC-Eingang Passt das Bild so an, dass der gesamte Bildschirm ausgefüllt wird. <PANORAMA> AV-Eingang Ein Bild mit einem Bildformat von 4:3 wird so gedehnt, dass es die gesamte Bildfläche ausfüllt.

  • Seite 27: Verwenden Des Launchers (Whiteboard-Modus)

    Verwenden des Launchers (WHITEBOARD-Modus) Der Launcher kann aufgerufen werden, um den (8) USB-Gerät abmel. WHITEBOARD-Modus zu verwenden und um Einstellungen Wird angezeigt, wenn ein USB-Stick angesteckt wird. zu konfigurieren. Verwenden Sie diese Option, wenn Sie den USB-Stick entfernen Berühren Sie die Start-Taste. möchten.

  • Seite 28: Dateimanager

    Verwenden des Launchers (WHITEBOARD-Modus)  Datei-Manager Anzeigen einer Datei Sie können PDF- und Microsoft Offi ce-Dateien anzeigen sowie Video- und Audiodateien abspielen. 1. Berühren Sie im Launcher [Datei öffnen]. 2. Wählen und öffnen Sie eine Datei. (Siehe Beschreibung links.) Speicherort-Auswahlbereich ...
  • Seite 29 Verwenden des Launchers (WHITEBOARD-Modus) n Viewer-Menü • Video-Dateien/Audio-Dateien Zeigen Sie diese Datei im Multimedia-Dateiplayer an. Verwenden Sie beim Anzeigen einer PDF-Datei, Das unten stehende Menü erscheint, während die Datei PowerPoint-Datei, Excel-Datei oder Word-Datei das wiedergegeben wird. folgende Menü. (8) (1) Taste zum Ändern der Menüorientierung Schaltet zwischen der senkrechten und der waagrechten Anzeige des Menüs um.

  • Seite 30: Löschen Von Daten

    Verwenden des Launchers (WHITEBOARD-Modus) n Berührungsaktionen Löschen von Daten Wenn Ihr Viewer die Berührungsfunktion unterstützt, können Löschen Sie am Ende einer Konferenz die Daten, damit sie folgende Berührungsfunktion verwendet werden. nicht von den Personen, die die nächste Konferenz abhalten, • PDF-Dateien gesehen werden.

  • Seite 31: Whiteboard-Modusanschlüsse

    Verwenden des Launchers (WHITEBOARD-Modus) WHITEBOARD-Modusanschlüsse Touch-Panel-Einst. Hardware-Info Es können verschiedene Einstellungen für den WHITEBOARD- Zeigt den aktuellen Berührungsmodus des Touch- Modus vorgenommen werden. Panels an. (Für Servicetechniker.) Administratorrechte (das Administrator-Kennwort) werden dafür benötigt. Kalibrng. 1. Berühren Sie im Launcher [Einst.]. Mit der Kalibrierung wird die Position eingestellt, so dass sich der Mauscursor beim Berühren des Bildschirms auf die richtige Position bewegt.

  • Seite 32: Menüoptionen

    Menüoptionen Anzeigen des Bildschirmmenüs TIPPS • Das jeweils angezeigte Menü hängt vom gewählten Video- und Audio-Einstellungen sowie die Einstellung Eingangsmodus ab. verschiedener Funktionen können vorgenommen werden. • Das Bildschirm-Menü verschwindet nach etwa 15 Sekunden In diesem Abschnitt wird beschrieben, wie die einzelnen automatisch, wenn in dieser Zeit keine Taste gedrückt wird.

  • Seite 33: Menüoptionen

    Menüoptionen Menüoptionen Das jeweils angezeigte Menü hängt vom gewählten Eingangsmodus ab. nSCREEN <BILDSCHIRM> DISPLAY Mit jedem Drücken von können Sie die Position des Menüfensters verschieben. AUTO (D-SUB1[RGB]/D-SUB2/WHITEBOARD) Die Parameter CLOCK, PHASE, H-POS und V-POS werden automatisch eingestellt. ENTER Die Einstellung erfolgt durch Drücken von .
  • Seite 34 Menüoptionen nPICTURE <BILD> DISPLAY Mit jedem Drücken von können Sie die Position des Menüfensters verschieben. BRIGHT <HELLK> Stellt die Helligkeit der Hintergrundbeleuchtung ein. (Im PIP-Modus gilt die Einstellung der Hauptseite auch fur das kleine Bild). CONTRAST <KONTRAST> Zur Einstellung der Differenz zwischen den hellen und dunklen Bildbereichen. BLACK LEVEL <SCHWARZWERT>...
  • Seite 35 Menüoptionen ADVANCED <WEITERFÜHREND> AUTO (D-SUB1[RGB]/D-SUB2/WHITEBOARD) Die Parameter ANALOG GAIN und ANALOG OFFSET werden automatisch eingestellt. ENTER Die Einstellung erfolgt durch Drucken von ANALOG GAIN <ANALOGE VERSTÄRKUNG> (D-SUB1[RGB]/D-SUB2/WHITEBOARD) Stellen Sie die hellen Anteile des Videoeingangssignals ein. ANALOG OFFSET <ANALOGE VERSCHIEBUNG> (D-SUB1[RGB]/D-SUB2/WHITEBOARD) Stellen Sie die dunklen Anteile des Videoeingangssignals ein.
  • Seite 36 Menüoptionen nAUDIO <TON> TREBLE <HÖHEN> Stellt die Höhen ein. BASS Stellt die Bässe ein. BALANCE Stellt die Balance (links/rechts) ein. RESET Setzt die Werte der Parameter im Menü AUDIO auf die Werkseinstellungen zurück. ENTER Wählen Sie “ON” aus und drücken Sie dann auf nSETUP <KONFIG.>...
  • Seite 37 Menüoptionen TOUCH INPUT SELECT <AUSWAHL TOUCH-EINGABE> Mit diesen Einstellungen können Sie das Touch-Panel entsprechend der Eingangsmodus-Auswahl verwenden. BOTTOM USB <USB UNTEN> Hiermit wird festgelegt, in welchem Eingangsmodus das Touch-Panel verwendet wird, das an die USB1-Buchse angeschlossen ist. Wählen Sie den Anschluss aus, in den das Videosignal des an die USB1-Buchse angeschlossenen Computers eingespeist wird.
  • Seite 38 Menüoptionen nMONITOR OSD H-POSITION Damit wird die horizontale Position des Bildschirmmenüs eingestellt. OSD V-POSITION Damit wird die vertikale Position des Bildschirmmenüs eingestellt. OPERATION MODE <BETRIEBSMODUS> MODE1 <MODUS1> ....OFF IF NO OPERATION ist auf ON gesetzt, und STANDBY MODE ist auf LOW POWER gesetzt. (Diese Einstellungen können nicht geändert werden.) MODE2 <MODUS2>...
  • Seite 39 Menüoptionen nPIP/PbyP PIP MODES <PIP MODUS> Damit kann der Anzeigemodus festgelegt werden. OFF <AUS> ..Zeigt nur ein Bildschirmfenster an. PIP .....Zeigt ein Unterfenster und ein Hauptfenster an. PbyP ....Zeigt ein Hauptfenster und ein Unterfenster nebeneinander an. PbyP2 ....Zeigt ein Hauptfenster mit 1280 Pixels in der Längsrichtung und ein Unterfenster nebeneinander an. PIP SIZE Damit können Sie die Größe des Unterfensters im PIP-Modus festlegen.
  • Seite 40 Menüoptionen nOTHERS <ANDERE> SCREEN MOTION <BILDSCHIRM-BEWEG> PATTERN <TESTBILD> Geisterbilder werden durch Verschieben des Bildes reduziert. OFF <AUS> ......Die Funktion SCREEN MOTION ist deaktiviert. PATTERN1 <TESTBILD1> ..Das gesamte Bild wird vertikal und horizontal verschoben. PATTERN2 <TESTBILD2> ..Der Bildschirm wird von unten nach oben schwarz und zeigt anschließend von oben nach unten wieder das normale Bild.
  • Seite 41 Menüoptionen nGleichzeitige Anzeige zweier Bildschirmeingänge nZOOM2 SPECIAL SETTING <ZOOM2 SPEZIAL EINSTELLUNG> Sie können zwei Bilder gleichzeitig auf dem Bildschirm darstellen. Wenn Sie einen tragbaren Computer mit einer der folgenden Diese Funktion kann mittels “PIP MODES <PIP MODUS>” im Bildschirmauflösungen anschließen und schwarze Balken Menü...
  • Seite 42 Menüoptionen nSCHEDULE <ZEITPLAN> (5) INPUT <EINGANG> Sie können die Zeit einstellen, zu der der Monitor ein- und Stellt den Eingangsmodus beim Einschalten ein. Wird diese ausgeschaltet wird. Option nicht eingestellt, erscheint das Bild wie zum Zeitpunkt Stellen Sie diese Funktion mit “SCHEDULE <ZEITPLAN>” im der letzten Abschaltung.

  • Seite 43: Einstellungen Für Die Pc-Anzeige

    Menüoptionen Einstellungen für die PC-Anzeige nAutomatische Einstellung Verwenden Sie die automatische Bildschirmeinstellung, wenn Sie erstmalig D-SUB1 oder D-SUB2 zur Anzeige eines Computer-Bildschirms verwenden oder wenn Sie die Einstellungen des Computers ändern. 1. Schalten Sie den Eingang auf D-SUB1 oder D-SUB2 und rufen Sie das Testbild auf.

  • Seite 44: Initialisierung (Reset) / Funktionsbeschränkung (Function )

    Initialisierung (Reset) / Funktionsbeschränkung (FUNCTION <FUNKTION>) Sie können die Einstellungen auf die Werkseinstellungen OSD DISPLAY <OSD> zurücksetzen und Funktionen einschränken. Damit können Menüs ein- bzw. ausgeblendet werden. SIZE 1. Halten Sie gedrückt, bis in der oberen linken Das Menü FUNCTION kann nicht ausgeblendet werden. Bildschirmecke “F”...

  • Seite 45: Steuerung Des Monitors Über Einen Pc (Lan)

    Steuerung des Monitors über einen PC (LAN) Einstellungen zum Verbinden mit Sie können den Monitor an ein LAN-Netzwerk anschließen, um ihn von einem PC aus zu steuern. einem LAN Sie können den Monitor auch so konfigurieren, dass er bei einer Störung eine E-Mail-Benachrichtigung schickt. Stellen Sie die IP-Adresse und Subnetzmaske entsprechend Für die Verbindung ist ein handelsübliches LAN-Kabel Ihrem LAN ein.

  • Seite 46: Einstellen Über Einen Pc

    Steuerung des Monitors über einen PC (LAN) ■ Einstellen über einen PC 7. Nehmen Sie eine zeitweilige Änderung der IP-Adresse und der Subnetzmaske vor. Wenn der Monitor mit einem PC verbunden ist, können die Um bei werksseitigen Grundeinstellungen auf den Monitor LAN-Einstellungen über den PC konfiguriert werden. zuzugreifen, treffen Sie die folgenden Einstellungen: •...

  • Seite 47: Steuerung Über Einen Pc

    Steuerung des Monitors über einen PC (LAN) Steuerung über einen PC 4. Klicken Sie unter NETWORK auf “LAN SETUP”. TIPPS • Legen Sie zur Sicherheit einen Benutzernamen (USER NAME) und ein Kennwort (PASSWORD) fest. ■ Allgemeiner Betrieb Um den Monitor über einen PC im LAN zu steuern, verwenden Sie den Internet Explorer.

  • Seite 48: Adjustment

    Steuerung des Monitors über einen PC (LAN) ■ INFORMATION ■ ADJUSTMENT Hier erscheinen Informationen über diesen Monitor. Sie können Anpassungen an diesen Einstellungen vornehmen, die auch im Menü des Monitors verfügbar sind. • SCREEN (Siehe Seite 33.) • PICTURE (Siehe Seiten 34 bis 35.) •...
  • Seite 49 Steuerung des Monitors über einen PC (LAN) ■ NETWORK (LAN SETUP) ■ NETWORK (SECURITY) Auf diesem Bildschirm können Sie die Einstellungen Auf diesem Bildschirm können Sie die sicherheitsrelevanten durchführen, die erforderlich sind, wenn der Monitor an ein Einstellungen durchführen. LAN angeschlossen ist. USER NAME / PASSWORD DHCP CLIENT Zum Festlegen eines Benutzernamens und eines Kennworts, Wenn Ihr LAN einen DHCP-Server hat und die Adresse...
  • Seite 50 Steuerung des Monitors über einen PC (LAN) ■ NETWORK (GENERAL) ■ MAIL (ORIGINATOR) Auf diesem Bildschirm können Sie die allgemeinen LAN- Auf diesem Bildschirm können Sie die E-Mail konfigurieren, Einstellungen durchführen. die in regelmäßigen Abständen oder dann verschickt wird, wenn der Monitor eine Störung aufweist. Die erforderlichen Einstellungen hängen von der Konfiguration Ihres LAN ab.
  • Seite 51 Steuerung des Monitors über einen PC (LAN) ■ MAIL (RECIPIENT) ■ MAIL (PERIODICAL) Auf diesem Bildschirm können Sie die Empfänger der Wenn bei CONDITION für MAIL (RECIPIENT) die Option E-Mail festlegen, die in regelmäßigen Abständen oder dann PERIODICAL angekreuzt ist, geben Sie Datum und Zeit für verschickt wird, wenn der Monitor eine Störung aufweist.
  • Seite 52 Steuerung des Monitors über einen PC (LAN) ■ SNMP Vorsicht Die SNMP-Einstellungen können konfiguriert werden. • Nachdem Sie die SNMP-Einstellung durchgeführt haben, klicken Sie auf [Switch the main power of monitor off and on now.] oder schalten Sie den Monitor über den Hauptnetzschalter aus und wieder an.

  • Seite 53: [Erweiterter Betrieb] Befehlsbasierte Steuerung

    Steuerung des Monitors über einen PC (LAN) [Erweiterter Betrieb] [Erweiterter Betrieb] Befehlsbasierte Steuerung Kommunikation Mit einer Terminal-Software oder anderen geeigneten nBefehlsformat Anwendungen können Sie den Monitor über Steuerbefehlen Wenn ein Befehl vom PC zum Monitor gesendet wird, führt steuern (siehe Seite 55). der Monitor den empfangenen Befehl aus und sendet eine Damit Sie diese Funktion verwenden können, muss über entsprechende Antwortmeldung zurück an den PC.
  • Seite 54 Steuerung des Monitors über einen PC (LAN) nAntwortcodeformat nKommunikationsintervall Wenn ein Befehl korrekt ausgeführt wurde • Nachdem die Meldung OK oder ERR angezeigt wurde, müssen Sie die nächsten Befehle senden. Legen Sie mindestens 10 Sekunden als Wartezeit für die Antwortcode , 0A Antwort auf einen Befehl fest.

  • Seite 55: [Erweiterter Betrieb] Steuerbefehlstabelle

    Steuerung des Monitors über einen PC (LAN) [Erweiterter Betrieb] Steuerbefehlstabelle Informationen zur Befehlstabelle Befehl: Befehlsfeld (Siehe Seite 53.) Richtung: W Wenn der “Parameter” im Parameterfeld (siehe Seite 53) festgelegt ist, funktioniert der Befehl wie unter “Steuerung/Antwortinhalt” beschrieben. R Der unter “Antwort” angegebene zuruckgemeldete Wert kann durch die Einstellung “????” oder “ ?”...

  • Seite 56: Menü Screen

    Steuerung des Monitors über einen PC (LAN) Menü SCREEN <BILDSCHIRM> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt Auto ASNC Im Eingangsmodus D-SuB1[RGB], D-SuB2, WHItEBoARD. CLoCK <tAKt> CLCK 0-1200 0-1200 Im Eingangsmodus D-SuB1[RGB], D-SuB2, WHItEBoARD. Variiert je nach Signal. PHASE PHSE 0-63 0-63 Im Eingangsmodus D-SuB1[RGB], D-SuB2, WHItEBoARD.

  • Seite 57: Menü Audio

    Steuerung des Monitors über einen PC (LAN) Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt ADVANCED AUTO AGIN Im Eingangsmodus D-SUB1[RGB], D-SUB2, WHITEBOARD. <WEITERFÜHREND> ANALOG GAIN ANGA 0-127 0-127 Im Eingangsmodus D-SUB1[RGB], D-SUB2, WHITEBOARD. <ANALOGE VERSTÄRKUNG> ANALOG OFFSET ANOF 0-127 0-127 Im Eingangsmodus D-SUB1[RGB], D-SUB2, WHITEBOARD. <ANALOGE VERSCHIEBUNG>...

  • Seite 58: Menü Setup

    Steuerung des Monitors über einen PC (LAN) Menü SETUP <KONFIG.> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt DATE/TIME SETTING DATE AABBCCDDEE AABBCCDDEE AA: Jahr, BB: Monat, CC: Tag, DD: Stunde, EE: Minute <EINSTELLUNG DATUM/ZEIT> DATUM-ANZEIGEFORMAT DTFT 0: YYYY/MM/DD <JJJJ/MM/TT>, 1: MM/DD/YYYY <MM/TT/JJJJ>, 2: DD/MM/YYYY <TT/MM/JJJJ>...

  • Seite 59: Menü Monitor

    Steuerung des Monitors über einen PC (LAN) Menü MONITOR Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt OSD H-POSITION OSDH 0-100 0-100 OSD V-POSITION OSDV 0-100 0-100 OPERATION MODE FNCM 0: MODE1 <MODUS1>, 1: MODE2 <MODUS2> <BETRIEBSMODUS> STANDBY MODE STBM 0: STANDARD, 1: LOW POWER <GERINGE LEISTUNG> <STANDBY-MODUS>...

  • Seite 60: Menü Others

    Steuerung des Monitors über einen PC (LAN) Menü OTHERS <ANDERE> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt SCREEN MOTION PATTERN SCSV 0-4 0: OFF <AUS>, 1-4: PATTERN1-4 <TESTBILD1-4> <BILDSCHIRM- <TESTBILD> BEWEG> MOTION TIME1 MTIM 0-20 0-20 <BEWEGUNG ZEIT 1> MOTION TIME2 MINT 10-990 10-990 Pro 10 Sekunden...
  • Seite 61 Steuerung des Monitors über einen PC (LAN) Menü Initialisierung/Funktionsbeschränkung (FUNCTION <FUNKTION>) Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt ALL RESET <SYSTEMRESET> RSET 0: ALL RESET 1 <SYSTEMRESET 1>, 1: ALL RESET 2 <SYSTEMRESET 2> ADJUSTMENT LOCK ALCK 0-2 0: OFF <AUS>, 1: ON1 <EIN1>, 2: ON2 <EIN2> <OSD GESPERRT>...
  • Seite 62 Steuerung des Monitors über einen PC (LAN) Befehle für die Einstellung der GAMMA-Benutzerdaten Funktion Befehl Richtung Parameter Antwor Steuerung/Antwortinhalt ROT GAMMA DATENÜBERTRAGUNG UGRW aaxxxx ··· xxxxcc aa: Blocknummer (xxxx: 32 xxxx: 32 Benutzerdaten GRÜN GAMMA DATENÜBERTRAGUNG UGGW Abschnitte) cc: Prüfsumme (ASCII-Daten) der Blocknummer und der Benutzerdaten BLAU GAMMA DATENÜBERTRAGUNG UGBW aa: 01-16 xxxx: 0000-1023...

  • Seite 63: Fehlerbehebung

    • Hardwareproblem. Schalten Sie den Monitor ab und wenden • Ist das Eingangssignal kompatibel mit diesem Monitor? Sie sich für eine Reparatur an Ihren SHARP-Händler. (Siehe Seite 67.) (Wenn STATUS ALERT <STATUS-ALARM> auf OSD & LED gestellt ist. Dies hängt von der Einstellung ab.)
  • Seite 64 • Steigt die Innentemperatur weiter an, wechselt der Monitor MENU (9) D rücken Sie auf , um den Menü-Bildschirm zu automatisch in den Standby-Modus. (Die Betriebs-LED schließen. blinkt weiter abwechselnd rot und grün.) (10) B erühren Sie den Bildschirm, um das • Beseitigen Sie die Ursache für den übermäßigen Einstellungsmuster zu schließen. Temperaturanstieg. (11) B erühren Sie [Abbrechen]. - Wenn der Monitor auf Grund eines Temperaturanstiegs Sie kehren zum Whiteboard-Bildschirm zurück. in den Standby-Modus wechselt, so schalten Sie ihn bitte aus und wieder ein, um die normale Darstellung wieder aufzurufen. Wurde die Ursache für den Temperaturanstieg allerdings nicht beseitigt, wird der Monitor wahrscheinlich bald wieder in den Standby- Modus wechseln. (Siehe Seite 7.) - Prüfen Sie, ob der Monitor an einem Platz aufgestellt wurde, an dem es zu einem raschen Temperaturanstieg kommen kann. Die Innentemperatur steigt schnell an, wenn die Lüftungsschlitze am Monitor blockiert sind. - Die Innentemperatur steigt auch sehr schnell an, wenn sich Staub im Inneren des Monitors oder an den Lüftungsschlitzen angesammelt hat. Entfernen Sie diesen Staub nach Möglichkeit. Fragen Sie Ihren SHARP-Händler, wie Sie den Staub im Geräteinneren am besten entfernen.

  • Seite 65: Technische Daten

    MODUS> auf LOW POWER <GERINGE LEISTUNG> eingestellt ist: 0,5 W. Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in...
  • Seite 66 Achten Sie bei der Montage des Monitors darauf, dass ein Wandmontagewinkel für eine VESA-kompatible Montage verwendet wird. SHARP empfiehlt die Verwendung von M6 Schrauben. Ziehen Sie diese fest an. Beachten Sie, dass die Schraubenlochtiefe des Monitors 10 mm beträgt. Durch eine mangelhafte Befestigung kann das Gerät zu Boden fallen und dabei Verletzungen verursachen oder selbst beschädigt werden.
  • Seite 67 OFF STATE Nein Nein *1 Oberer Wert: PN-70TA3, Unterer Wert: PN-60TA3 *2 Wenn CONNECT AUTO INPUT SELECT <AUTOM EING.AUSW. ANSCHL.> und NO SIGNAL AUTO INPUT SEL. <KEIN SIGN AUTOM EING AUSW> auf OFF <AUS> gesetzt sind. nDDC (Plug and Play) Der Monitor unterstützt den VESA DDC-Standard (Display Data Channel).
  • Seite 68 Technische Daten nKompatibler Signaltakt (AV) Bildschirmauflösung Frequenz HDMI KOMPONENTE 1920 × 1080p 24Hz 50Hz 59,94Hz 60Hz 1920 × 1080i 50Hz 59,94Hz 60Hz 1280 × 720p 50Hz 59,94Hz 60Hz 720 × 576p 50Hz 720 × 480p 59,94Hz 60Hz 640 × 480p (VGA) 59,94Hz 60Hz 720(1440) ×...

  • Seite 69: Anschlussbelegung D-Sub-Eingang

    Technische Daten Anschlussbelegung D-sub-Eingang Anschlussbelegung DisplayPort-Eingang (Mini D-sub 15-polig) (DisplayPort 20-polig) Funktion Funktion Funktion Funktion MainLane 3- Roter Videosignaleingang +5 V 12 MainLane0+ Grüner Videosignaleingang MainLane 3+ 13 GND Blauer Videosignaleingang N.C. MainLane 2- 14 GND N.C. DDC-Daten 15 Aux + Hsync Signaleingang MainLane 2+ 16 GND...

  • Seite 70: Anhang: Wartungseinstellungen

    Anhang: Wartungseinstellungen Die System-Einstellungen können bei den WHITEBOARD- Einstellungen konfiguriert werden. 1. Berühren Sie [Systemmodus] auf der Registerkarte “Systemeinst.” im Bildschirm für die WHITEBOARD- Modus-Einstellungen (siehe Seite 31). Sie werden dazu aufgefordert, ein Kennwort einzugeben. 2. Geben Sie das Kennwort ein und berühren Sie [OK]. Geben Sie das in der Systemkennwort festgelegte Kennwort ein.

  • Seite 71: Wichtige Hinweise Zur Befestigung (Für Sharp-Händler Und Servicetechniker)

    Wichtige Hinweise zur Befestigung (Für SHARP-Händler und Servicetechniker) • Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens 4 Personen zur Verfügung stehen. • Verwenden Sie dazu einen Wandhaken, der für die Befestigung des Monitors geeignet sind. • Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B. Gips, dünnem Kunststoff usw.) bestehen, entsprechend zu verstärken. Der Monitor und der Befestigungswinkel dürfen nur an einer Wand montiert werden, die mindestens das vierfache Gewicht des Monitors tragen kann. Wählen Sie das für Material und Wandstruktur jeweils am besten geeignete Befestigungsverfahren aus. • Verwenden Sie die M6-Schrauben, die 8 bis 10 mm länger als die Dicke der Halterung sind, zum Befestigen der VESAkompatiblen Halterung. • Verwenden Sie keinen Schlagschrauber. • Überprüfen Sie nach der Befestigung des Monitors sorgfältig, dass der Monitor sicher befestigt ist und sich auf keinen Fall von der Wand oder der Befestigungsvorrichtung lösen kann. • Verwenden Sie für die Installation nur VESA-Bohrungen. nAnbringen der Ablage Verwenden Sie zum Sichern der Ablage 5 Ablagenschrauben (M3) (im Lieferumfang enthalten).
  • Seite 72 PN-70TA3-60TA3 M DE14G(3)
