Piko Smartbox ® Installieren - PIKO SmartControl Bedienungsanleitung

System
3.1 PIKO SmartBox installieren
®
Optional können Sie Ihre PIKO SmartBox befestigen, nachdem Sie sich für eine Stelle entschieden
®
haben, die die vorstehend genannten Anforderungen erfüllt.

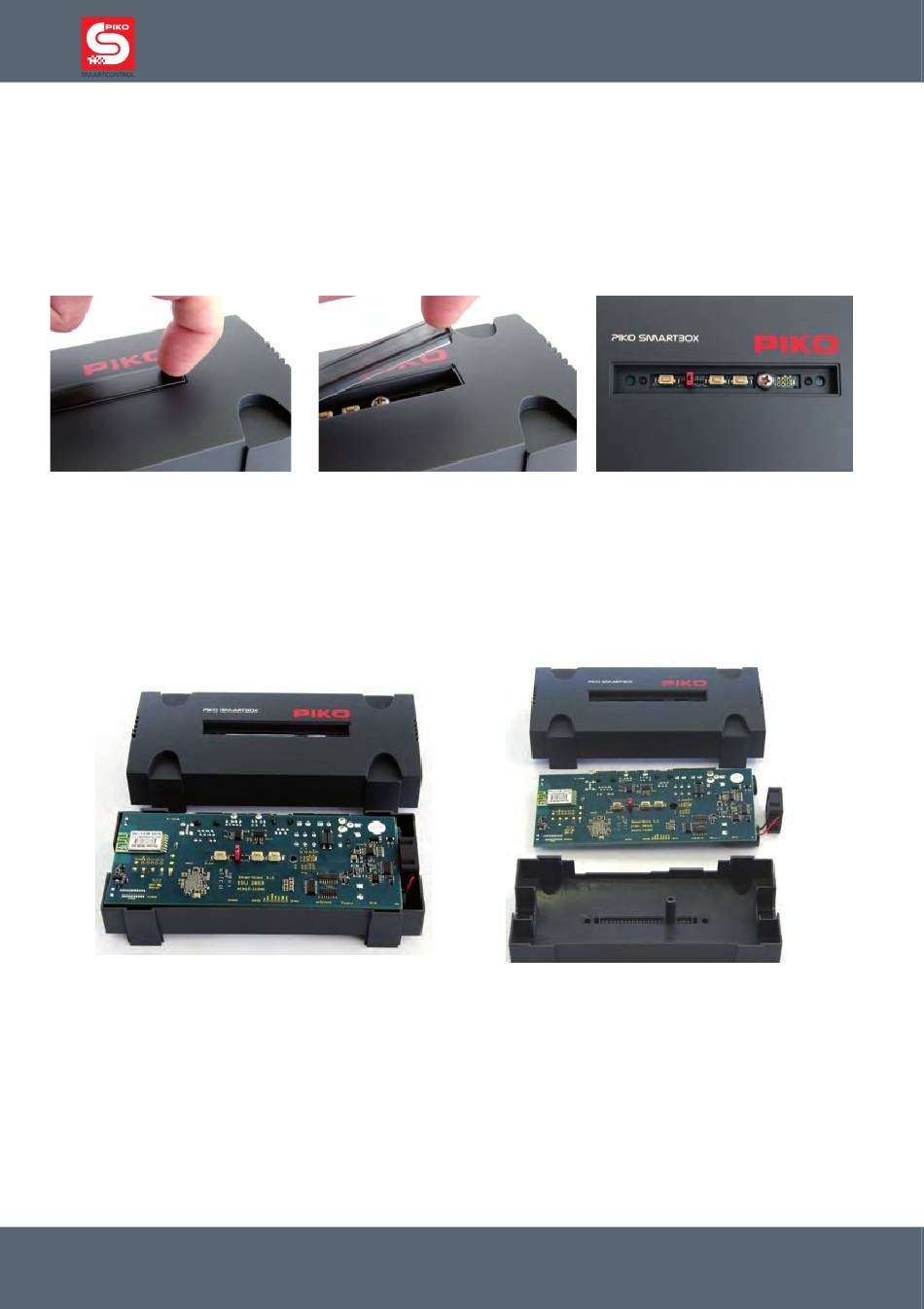

Entfernen Sie dazu die Sichtblende auf der Oberseite und lösen Sie die nun zu sehende
Kreuzschlitzschraube.
Nachdem die Schraube entfernt wurde, können Sie die obere Gehäusehälfte der PIKO SmartBox
®
nach oben abziehen.
Im nächsten Schritt entnehmen Sie bitte vorsichtig die Hauptplatine der PIKO SmartBox , in dem Sie
®
sie vorsichtig gerade nach oben herausheben. Greifen Sie dazu am besten in die beiden Griffmulden,
die sich rechts und links von der Platine befinden. Bitte achten Sie dabei auf den in der Gehäuse-
unterseite steckenden Lüfter. Dieser kann jedoch ohne Kraftaufwand lose nach oben herausgezogen
werden.
Legen Sie die Platine nun vorsichtig auf einem nicht leitenden Untergrund ab (bspw. Kunststoffplatte).
Nun erkennen Sie in der unteren Gehäuseschale zwei Bohrungen, die zum Befestigen verwendet
werden können.
Achtung! Um Kurzschlüsse zu vermeiden, sollten die Schraubenköpfe sicherheitshalber mit
Klebeband oder Ähnlichem isoliert werden.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Achten Sie bitte darauf, dass sich nichts ver-
kantet und nichts beschädigt wird. Ein unnötiger Kraftaufwand sollte unbedingt vermieden werden, da
es sich um eine sehr sensible Elektronik handelt!
