a.
Sehen Sie sich mithilfe der Lupe aus dem Willkommenspaket den Stützmaterialpfad
(in Rot dargestellt) an.
b.
Identifizieren Sie die Stelle auf der +X- oder –X-Seite des Teils, an der der
Stützmaterialpfad innerhalb der Modellgrenzen (in Blau dargestellt) am besten
zentriert ist.
c.
Lesen Sie die dieser Stelle am nächsten gelegene Zahl ab. Dies ist die erforderliche
Offsetjustierung für die X-Düse. Befindet sich diese Zahl auf der -X-Seite, ist ein
negativer Offset erforderlich.
d.
Wählen Sie zur Eingabe der X-Offsetänderung Erhöhen oder Verringern – der
Wert im oberen Anzeigefenster ändert sich entsprechend (der Drucker akzeptiert
vorgabemäßig zuerst den X-Wert).
e.
Wenn der richtige X-Offsetwert erreicht ist, wählen Sie Y und wiederholen Sie die
Schritte A-D für die erforderliche Justierung des Y-Düsenoffsets.

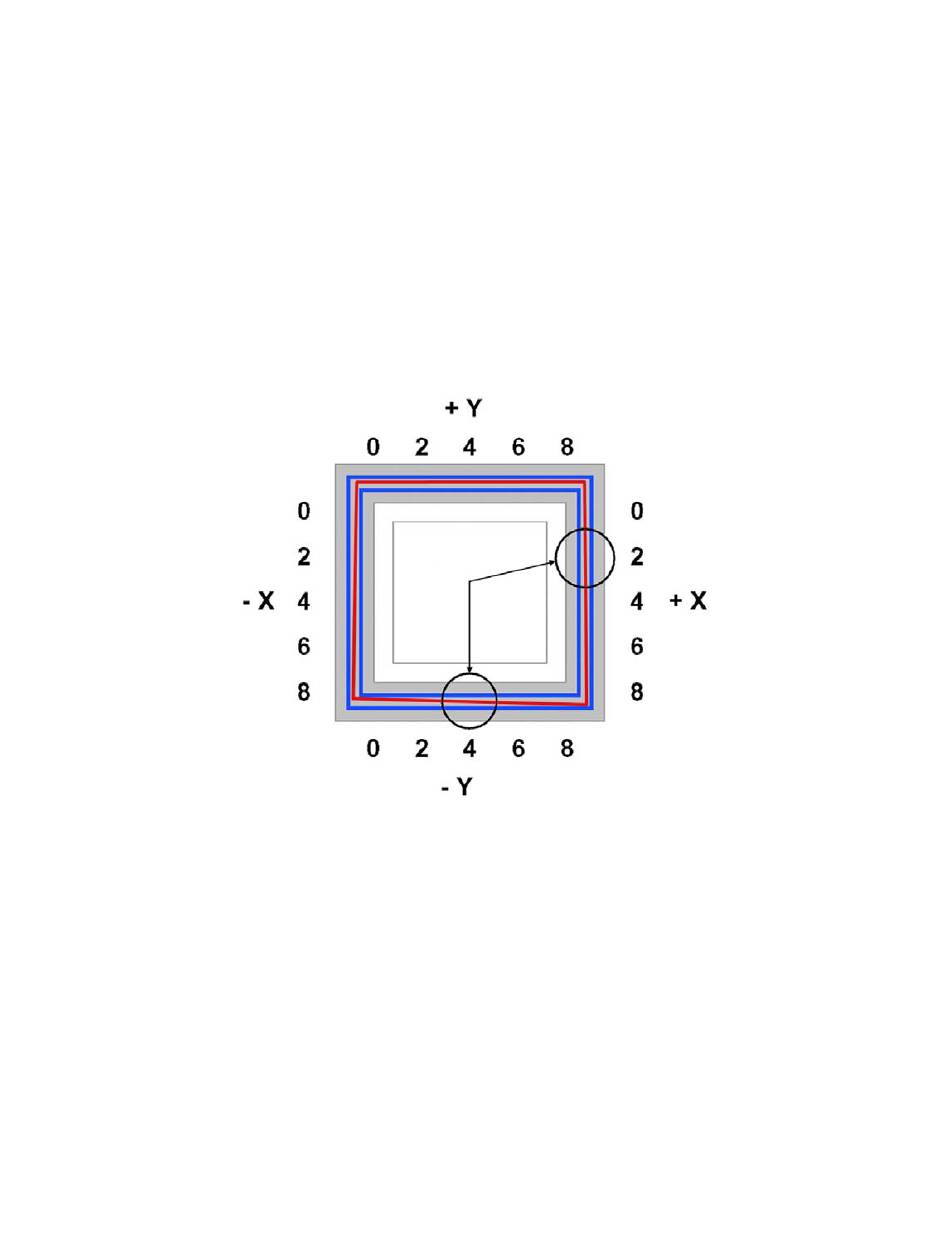

Abbildung 47
Beispiel: XY-Düsenkalibrierteil.
In diesem Beispiel ist eine Justierung von X = +2, Y = –4 erforderlich.
5.
Wählen Sie im Anschluss an die Eingabe des X- und Y-Offsets Verlassen. Der Drucker kehrt
dann in den Modus Wartung zurück. Führen Sie die XY-Kalibrierung ein zweites Mal aus, um
sicherzustellen, dass die Werte den Offset richtig geändert haben.
6.
Drücken Sie nach der Beendigung "Fertig", bis "Ruhezustand" erreicht ist.
