Stratasys uPrint SE Benutzerhandbuch Seite 22

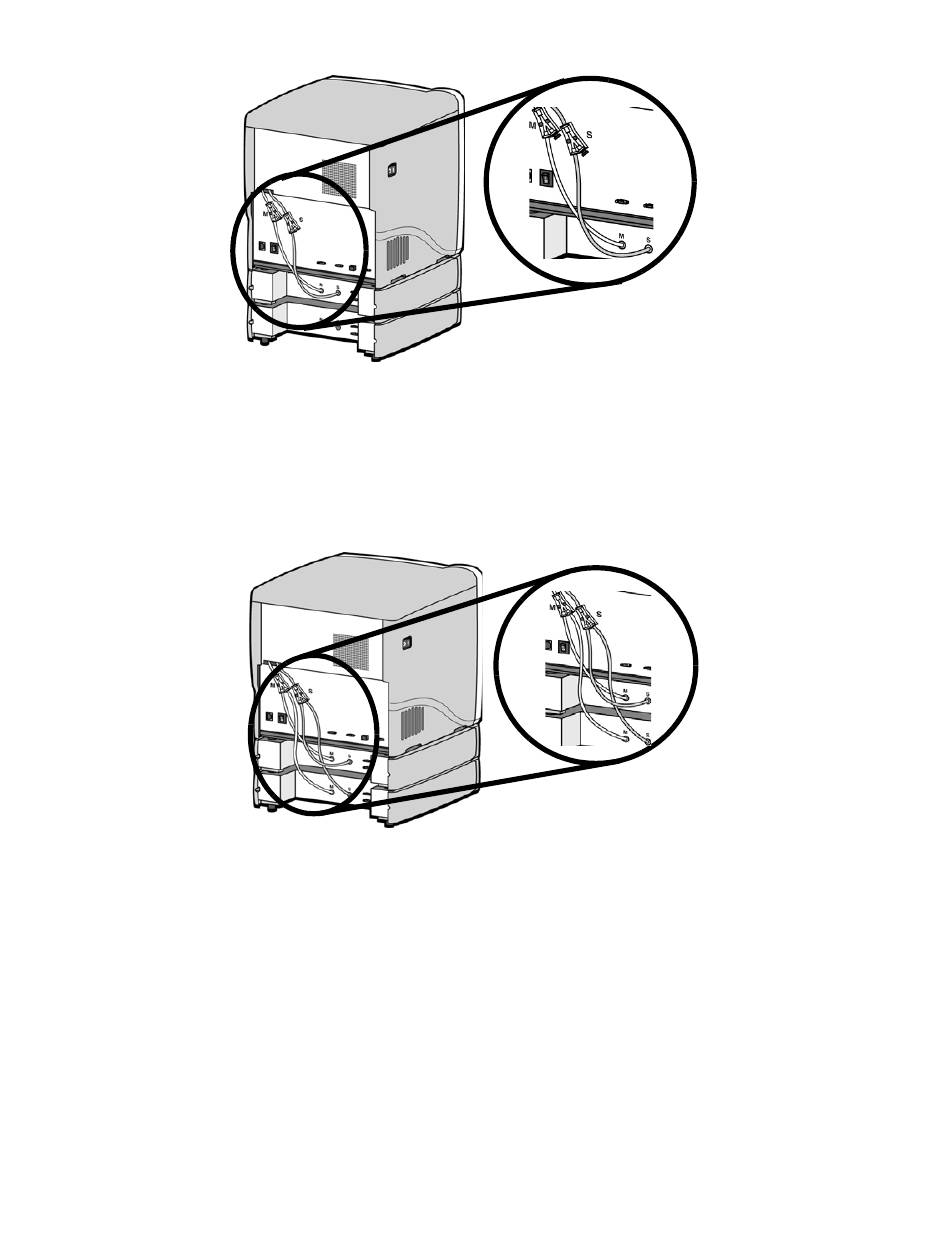

Abbildung 12 Anschließen der kurzen Materialröhren
19. Verbinden Sie die lange, rot gestreifte Materialröhre (M2) vom Modell- (M) Verbindungsstück
des unteren Materialfachs mit der rechten Seite des Modell-Y-Blocks, indem Sie sie fest in die
roten Verbindungsstücke drücken. Ziehen Sie vorsichtig an der Röhre, um sicherzustellen, dass
sie ordnungsgemäß verbunden ist.
20. Wiederholen Sie dies mit der langen, schwarz gestreiften (S2) Materialröhre für die Stützseite.
Siehe Abbildung 13.
Abbildung 13 Anschließen der langen Materialröhren
21. Verbinden Sie den Drucker und den oberen Anschluss am oberen Materialfach über ein
Materialfachkabel. Siehe
22. Verbinden Sie den unteren Anschluss des oberen Materialfachs über das andere
Materialfachkabel mit dem oberen Anschluss des unteren Materialfachs. Siehe
Abbildung 14.
18
Abbildung 14.
