Tipps Zum Einbau - Stratasys uPrint SE Benutzerhandbuch

Abbildung 42
d. Wiederholen Sie diesen Vorgang bei Bedarf für die zweite Düse.

Tipps zum Einbau:

1. Setzen Sie das Düsenschild auf die Düse. Vergewissern Sie sich, dass Sie die richtige Düse
einbauen. Siehe
Abbildung 43
kürzere Röhrchen
Mit dem Aufdruck "T- 1 6
SR30"
2. Setzen Sie die neue Düse in den Heizblock. Tragen Sie dabei Handschuhe.
3. Greifen Sie den Edelstahl-Schutzschild der Düse mit der Spitzzange.
4. Ziehen Sie den Schild erst zu sich hin und drücken Sie ihn dann nach oben; damit wird die
Düse installiert.
5. Sobald die Düse direkt am Heizblock sitzt, schieben Sie sie nach hinten.
6. Stellen Sie sicher, dass die Düse vollständig in den Heizblock eingeführt ist und dass der
Edelstahl-Schutzschild richtig ausgerichtet ist. Siehe

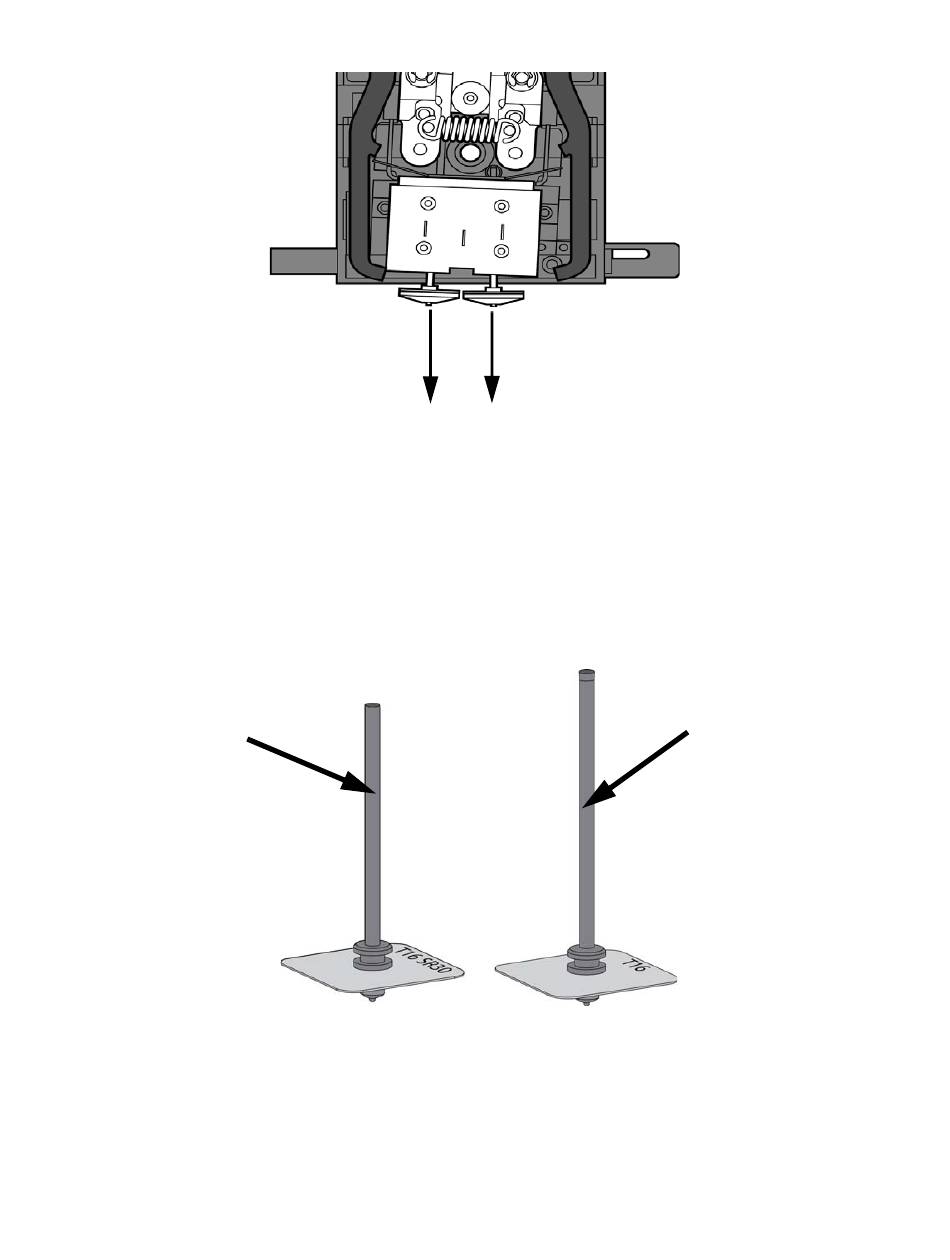

Düsen ausbauen
Düsen zum Abnehmen nach unten ziehen
Abbildung 43.
Ausrichten des Düsenschilds
Verflüssiger Rohre
Abbildung 44.
45
längere Rohr
Mit dem Aufdruck
"T16"
