Anschließen; Anschlüsse Can-Bus - HBM T12HP Schnittstellenbeschreibung

1 Anschließen
Binder 713
(M12 x 1)
2 1
3 4
5
Draufsicht
T12HP
1.1 Anschlüsse CAN‐Bus
CAN‐Bus
CAN‐Bus
*)
Zweiter Gerätestecker

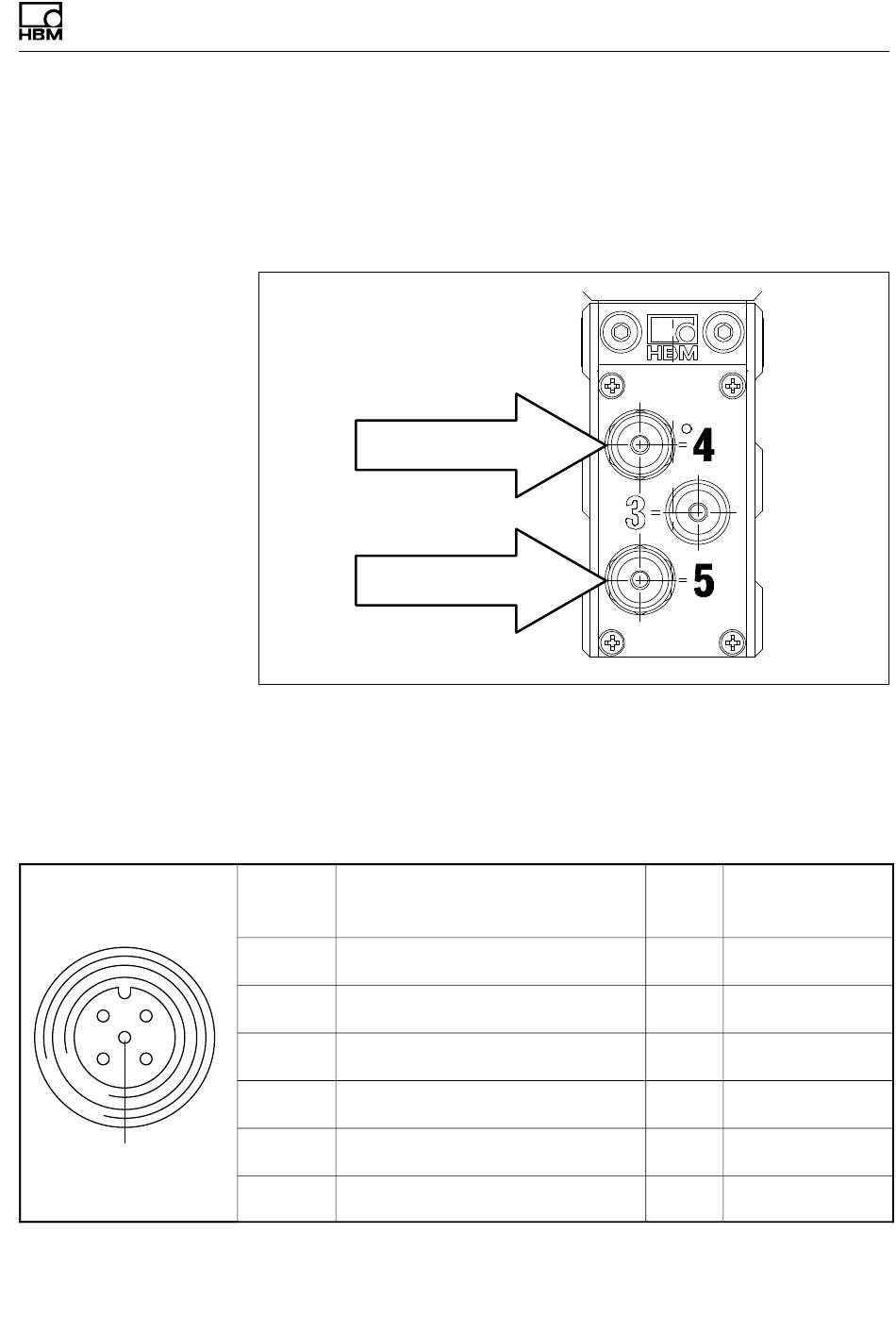

Abb. 1.1 CAN‐Bus‐Anschlüsse am Stator des T12HP
Belegung Stecker 4 (5):
CAN‐Bus; A‐kodiert, M12x1, schwarze Unterlegscheibe
Stecker Belegung
Pin
1 Schirm
2
Nicht belegt
3 CAN Masse
4 CAN HIGH‐dominant high
5
CAN LOW‐dominant low
Schirm an Gehäusemasse
A4588-1.0 HBM: public
*)
Anschließen
Ader­ CAN‐Bus
farbe (Sub D 9-pol.)
- -
- -
- -
ws 7
bl 2
3
