Stecknippel Montieren; Meißel Einsetzen Und Tauschen - Workzone Rp7622H Originalbetriebsanleitung

Vor Verwendung

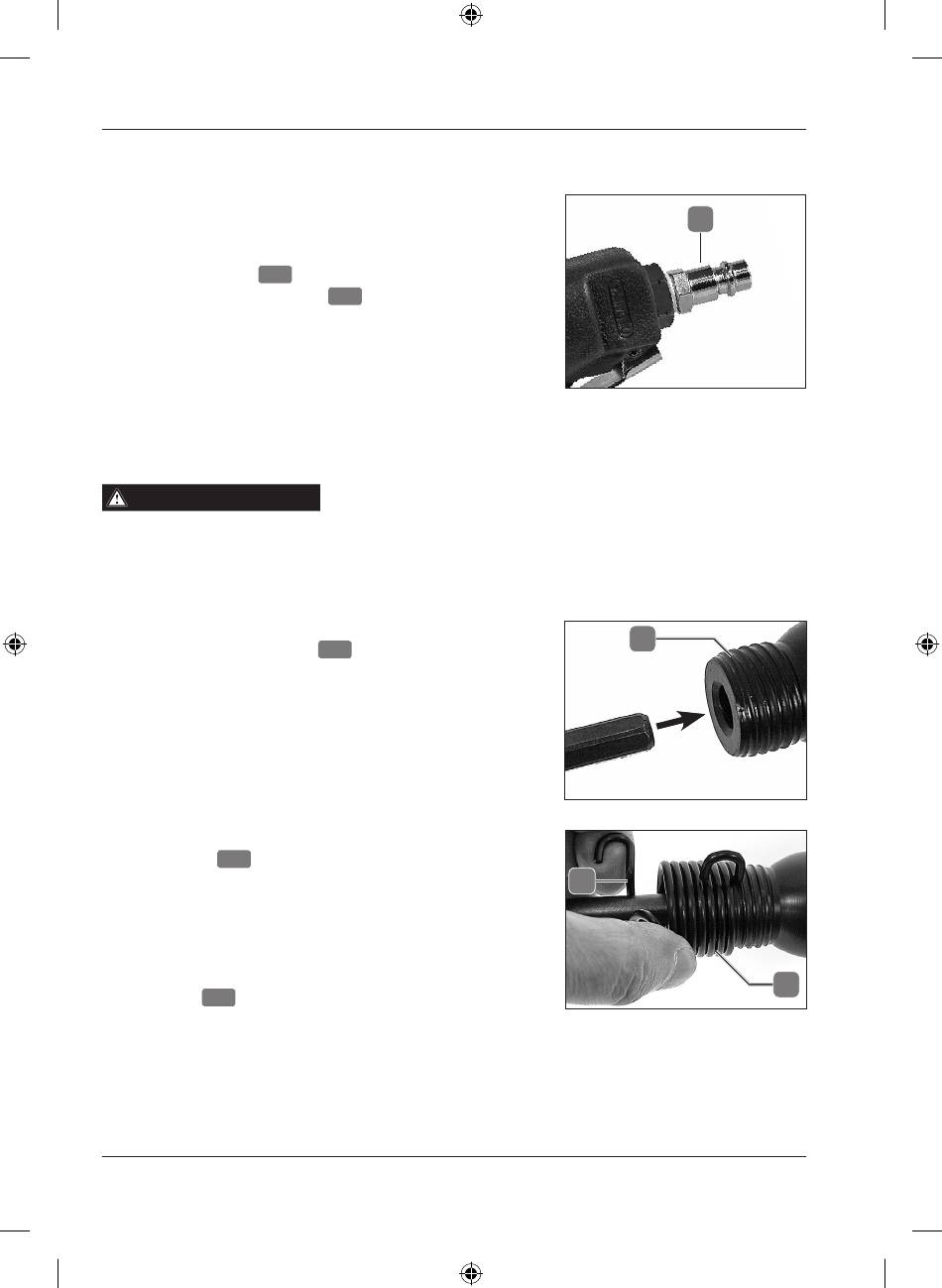

Stecknippel montieren

• Entfernen Sie die Plastikschutzkappe
aus dem Lufteinlass.
• Umwickeln Sie das Gewinde
des Stecknippels
mitgelieferten Dichtband
• Schrauben Sie den Stecknippel im
Uhrzeigersinn in den Lufteinlass des
Meißelhammers.
Meißel einsetzen und tauschen
WARNUNG!
Trennen Sie den Meißelhammer unbedingt von der Druckluftquelle,
bevor Sie einen Meißel einsetzen oder austauschen.
• Schieben Sie den Schaft des Meißels 11 in
die Werkzeugaufnahme
• Fixieren Sie den Meißel mit der
5
Spannfeder , indem Sie die
Spannfeder bis zum Anschlag auf das
Außengewinde der Werkzeugaufnahme
schrauben.
• Nutzen Sie zum Anziehen der
Spannfeder den Meißelseitigen
A
Bügelgriff . Hierdurch wird die
Spannfeder entlastet und kann mühelos
bis zum Anschlag geschraubt werden.
16
95564_Meisselhammer_AT.indb 16
7
mit dem
9
.
6
.
7
6
A
5
