TESTS
Beachten
Sie,
dass
die
(Brandmelderzentrale) gesteuert werden, aktiviert sein müssen, um die
Alarmanzeigen auf der Vorderseite anzusteuern.
Magnettest
Durch Positionieren eines Testmagnets wie in Abbildung 9 dargestellt
(siehe weiter vorn in dieser Anleitung) kann die Alarmsignalisierung auf
ihre Funktion überprüft werden. Diese Methode bildet nicht die EN54
Prüfmethoden ab und der Luftstrom wird damit auch nicht geprüft.
Rauchtest
Unter Verwendung von Rauch kann die Reaktion des Systems auf einen
Alarm auf ihre Funktion überprüft werden. Die Art der Rauchquelle
hängt von der Installation ab, allerdings muss der Rauch in allen Fällen
während der Testdauer vorhanden sein. An den Probenahmepunkten
können Rauchpartikel mit Hilfe von Rauchpellets und Streichhölzern in das
System eingeleitet werden. Empfehlenswert ist dabei, Rauchpartikel mit
einer Lebensdauer von mehr als 120 Sekunden zu verwenden. Standard
Aerosolsprays zur Prüfung von Meldern sind für Ansaugsysteme nicht
geeignet.
Störungstest
Simulieren Sie auf dem Melder eine Störung (z. B. Auslassrohr blockieren)
und prüfen Sie, dass die Störung sowohl auf dem Bedienfeld des Geräts
als auch in der BMZ (Brandmelderzentrale) gemeldet wird.
SERVICE
Trennen Sie den Ansaugmelder vom Brandmeldesystem, um einen
ungewünschten Alarm beim Öffnen der vorderen Tür des Geräts zu
verhindern. Achten Sie darauf, das Gerät von der Spannungsversorgung
zu trennen, bevor sie die Abdeckungen entfernen.
D200-102-01
Sensoren-LEDs,
die
von
WARNUNG
Servicemodus
Durch Öffnen der Gehäusetür im Normalbetrieb wechselt das Gerät in
den Servicemodus. Die FILTER-LEDs blinken, die Stromversorgung der
der
BMZ
Lüfter wird unterbrochen und das Störungsrelais zeigt eine Störung an.
Wenn die Gehäusetür wieder geschlossen ist, wird das Gerät automatisch
neu gestartet.

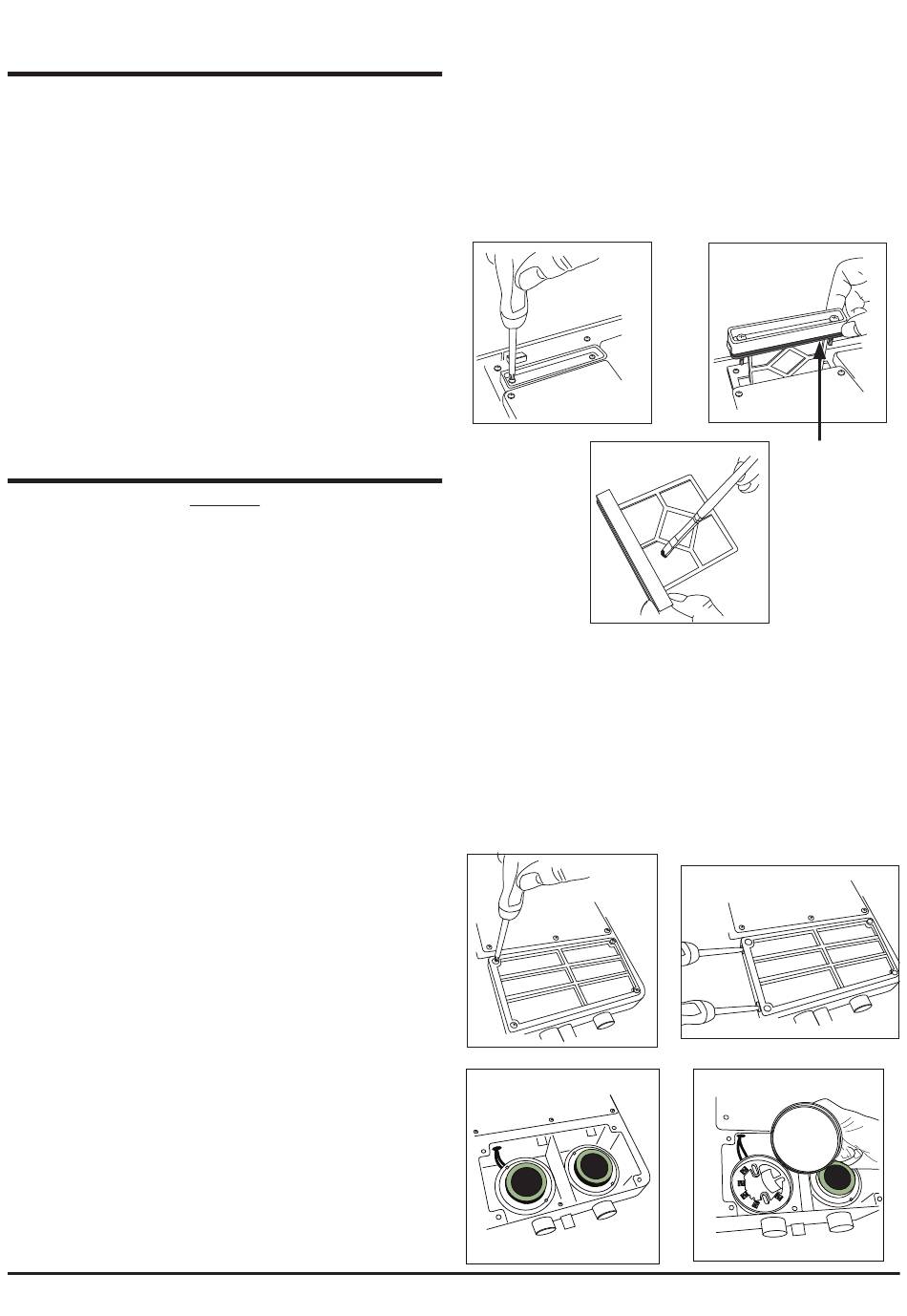

Filter
Die Filter müssen in regelmäßigen Abständen gereinigt bzw. ausgetauscht
werden.
Die Filter befinden sich im Gehäuse oben am Gerät (siehe Abbildung 9
weiter vorn in dieser Anleitung) und werden wie folgt ausgebaut:
1
F i lters
Either replace the filter assembly or carefully brush off the accumulated dust
Refit the filter, close and secure the cabinet door. The unit will initialise and r
Tauschen Sie die Filterbaugruppe aus oder bürsten Sie den Staub
vorsichtig herunter. (Artikelnummer für Ersatz-Filter: FL-IF-6)
Hinweis: Wenn Sie den Filter austauschen, nehmen Sie die
Schaumstoffdichtung vom alten Filter ab und bringen Sie sie auf dem
neuen Filter an. Achten Sie beim Einlegen des neuen Filters in den Schlitz
darauf, dass die Dichtung richtig aufliegt.
Smoke Sensors
Bringen Sie den Filter wieder an und schließen und sichern Sie die
Gehäusetür. Das Gerät wird initialisiert und neu gestartet.
Rauchmelder
Die Rauchmelder befinden sich unter der Abdeckung des Melders (siehe
Abbildung 9 weiter vorn in dieser Anleitung). Der Zugriff auf die Melder
erfolgt wie nachstehend dargestellt:
1
3
9
2
3
2
S C H A U M S T -
OFFDICHTUNG
4
I56-6575-001
