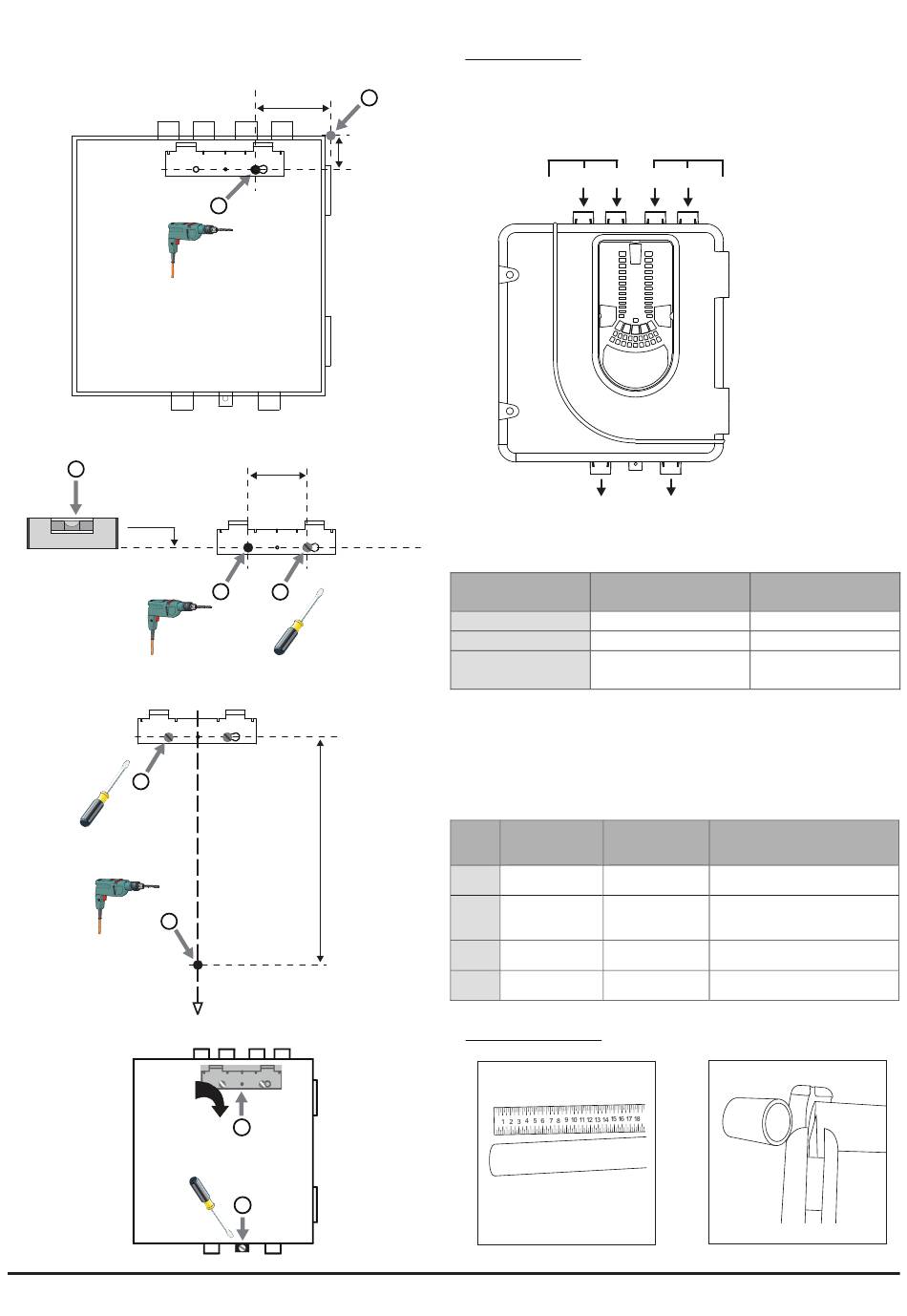

Abbildung 7: Reihenfolge (7a bis 7d) zur Montage des Melders an der
Halterung
7a
7b
4
0.00
o
7c
6
7
7d
D200-102-01
1
99 mm
41
mm
2
90 mm
5
3
329 mm
8
9
Rohrkonfiguration
Abbildung 8 zeigt die auf dem Gerät vorhandenen Rohranschlüsse. Jeder
Kanal der Einheit weist zwei Rohranschlüsse auf, die T-förmig miteinander
verbunden sind. Bei Verwendung einer Einheit mit einem Kanal besitzen die
Rohranschlüsse 3 und 4 keine Funktion. Die zur Installation erforderlichen
Rohranschlüsse entnehmen Sie Tabelle 1:
1
2
KANAL 1
KANAL 1 (NICHT
VERWENDET
BEI EINHEIT MIT
5
GEMEINSAMER
KAMMER)
Tabelle 1: Rohröffnungen für jedes FAAST LT-200-Modell
FAAST LT-200-
MODELL
FL2011EI‐HS
1 und/oder 2
FL2012EI‐HS
1 und/oder 2
FL2022EI‐HS
Kanal 1 – 1 und/oder 2
Kanal 2 – 3 und/oder 4
Hinweis 1: Nicht verwendete Rohröffnungen müssen verschlossen bleiben.
Hinweis 2: Es dürfen KEINESFALLS Rohre in die Rohröffnungen geklebt
werden.
Tabelle 1a: Maximal zulässige Anzahl der Rohröffnungen pro Kanal
Alle angegebenen Werte verwenden die höchste Empfindlichkeitsstufe
(Stufe 1)
KLASSE
max.
Rohrleitungslänge
Ansaugöffnungen/
(m)
C
100
C
160 (2 x 80)
bei Verwendung
von T-Stück
B
80
A
80
Installation der Rohre
1
3
3
4
KANAL 2 (FUNKTION NUR BEI
EINHEITEN MIT 2 KANÄLEN)
Abbildung 8:
Rohröffnungen
KANAL 2 (FUNKTION NUR BEI
EINHEITEN MIT 2 KANÄLEN
UND EINHEITEN MIT
6
GEMEINSAMER KAMMER)
Rohranschluss
Rohranschluss
EINLASSROHR
AUSLASSROHR
5
6
5
6
max. Anzahl
Durchmesser Ansaugöffnungen
(mm)
Kanal
18
6 x 2 mm + 6 x 2,5 mm + 6 x 3 mm
(+ 3,5 mm Nichtsensor-Endloch
18 (9 x 2)
2 x [3 x 2,5 mm + 6 x 3 mm]
(+ 3mm Nichtsensor-Endloch
6
6 x 4 mm
(4 mm Sensor-Endloch)
3
1 x 5 mm + 1 x 6 mm
(+6,5 mm Sensor-Endloch)
2
I56-6575-001
