INSTALLATIONS- UND WARTUNGSANLEITUNG
OSI-RIE-xx

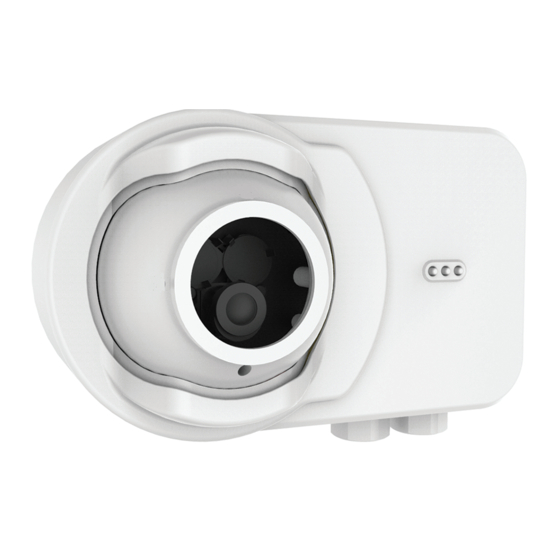

Linearer Rauchmelder,
Ringbusvariante
Spezifikationen
Drahtmaß für Terminals:
Betriebsspannungsbereich:
Maximaler Ruhestrom:
Maximaler Alarmstrom (LED ein):
Luftfeuchtigkeit im Betrieb:
Betriebstemperaturbereich:
Einstellwinkel:
Empfindlichkeit:
Fehlerzustand (Störung):
Ausrichthilfe:
Alarmanzeige:
Geistiges Eigentum und Urheberrecht
Dieses Dokument enthält eingetragene und nicht eingetragene Marken.
Alle angezeigten Markenzeichen sind die Markenzeichen ihrer
jeweiligen Eigentümer. Ihre Verwendung dieses Dokuments begründet
weder ein Lizenzrecht noch ein anderes Recht zur Nutzung des Namens
und/oder der Marke und/oder des Labels.
Dieses Dokument unterliegt dem Urheberrecht von HPSS (Honeywell
Products & Solutions Sarl). Sie erklären sich damit einverstanden, den
Inhalt dieses Dokuments ohne ausdrückliche vorherige schriftliche
Zustimmung von System Sensor nicht zu kopieren, zu veröffentlichen,
anzupassen, zu vertreiben, zu übertragen, zu verkaufen oder zu
verändern.
Haftungsausschluss
Der Inhalt dieses Dokuments wird ohne Mängelgewähr bereitgestellt.
Alle anderen Zusicherungen oder Gewährleistungen (seien sie
ausdrücklich oder konkludent) hinsichtlich der Vollständigkeit,
Genauigkeit oder Zuverlässigkeit der Inhalte dieses Dokuments werden
ausgeschlossen. Der Hersteller behält sich das Recht vor, jederzeit
Änderungen am Design oder den Spezifikationen vorzunehmen. Sofern
nichts anderes vereinbart wurde, sind alle ausdrücklichen oder
stillschweigenden Gewährleistungen, einschließlich unter anderem jede
stillschweigende Gewährleistung der Marktfähigkeit und Eignung für
einen bestimmten Zweck, ausdrücklich ausgeschlossen.
Allgemeine Warnhinweise
Dieses Produkt darf nur unter Einhaltung der Allgemeinen
Geschäftsbedingungen und unter Beachtung des von System Sensor
bereitgestellten Benutzerhandbuchs und der Produktdokumentation
installiert, konfiguriert und eingesetzt werden. Während der Installation,
22 AWG (0.64 mm, 0.34 mm²) bis 14 AWG (1.6 mm, 2.08 mm²)
Ohne Isolator: 15 bis 32 VDC (24 VDC Nennspannung)
Mit Isolator: 15 bis 28,5 V mit Isolatoren
13 mA @ 32 VDC, 20 mA @ 15 VDC
22 mA @ 32 VDC, 22 mA @ 15 VDC
0 bis 95 % relative Luftfeuchtigkeit, nicht kondensierend
–20 °C bis +55°C.
UL-gelistet für 0 °C bis 37,8°C.
20 Grad vertikal, 50 Grad horizontal
Stufe 1 25 % (1.25dB), Stufe 2 30 % (1.55dB), Stufe 3 40 % (2.22dB), Stufe 4 50% (3.01dB)
Längere Abweichung der Referenzspannung außerhalb des 20%-Bereichs, Strahl blockiert oder Detektor verstellt,
Imager gesättigt.
LED-Richtungspfeile
Lokale rote LED und Remote-Ausgabe
Inbetriebnahme und Wartung des Produkts müssen alle angemessenen
Gesundheitsmaßnahmen und Sicherheitsvorkehrungen getroffen
werden. Das System darf erst dann an eine Stromquelle angeschlossen
werden, wenn alle Komponenten installiert wurden. Während der
Durchführung von Tests und Wartungsarbeiten an den Produkten
müssen angemessene Sicherheitsvorkehrungen getroffen werden, falls
die Produkte noch an eine Stromquelle angeschlossen sind. Wenn dies
nicht der Fall ist oder die Elektronik in den Produkten manipuliert wird,
kann dies zu einem Stromschlag führen, der zu Verletzungen,
Todesfällen oder Beschädigungen von Geräten führen kann. System
Sensor ist nicht verantwortlich und kann nicht zur Rechenschaft
gezogen werden für jegliche Haftungsansprüche, die sich aus der
unsachgemäßen Verwendung des Geräts und/oder der Nichteinhaltung
der erforderlichen Vorkehrungen ergeben können.
Kritische Produktsicherheit
Open-Source-Software
Dieses Produkt enthält Open Source-Software, die von Dritten
bereitgestellt wird. Es werden nicht notwendigerweise alle
Softwarekomponenten der Drittanbieter verwendet. Unter
http://www.security.honeywell.com/opensource/
ausführliche Liste der verwendeten Software von Drittanbietern und die
damit verbundene(n) Open Source-Lizenzvereinbarung(en).
Firmware-Aktualisierungen
Dieses Gerät unterstützt Firmware-Upgrades über den USB-
Anschluss. Wenn Sie ein Firmware-Update durchführen, muss die
neue Firmware-Update-Datei von der System Sensor-Website
heruntergeladen und auf einem USB-Speichergerät gespeichert werden,
auf dem alle anderen Inhalte entfernt wurden.
1
Pittway Tecnologica S.r.l.,
Via Caboto 19/3,
34147 TRIESTE, Italy
finden Sie eine
E56-6965DE-002
