7. Posizionare il fermo di fissaggio sul telaio dello schienale
inserendo il perno di fissaggio nel foro più piccolo.
8. Girare le viti nei dadi e serrare.
9. Spostare il rivestimento dello schienale in modo che la
terza cintura passi sopra o sotto il bracciolo.
10. Far passare la terza cintura del rivestimento dello
schienale all'esterno del telaio dello schienale, chiuderla
e stringere tutte le cinture.
11. La procedura di regolazione dell'altezza è identica per il
bracciolo destro e sinistro.
Per collegare gli accessori, la terza cintura dall'alto
può essere aperta e il rivestimento dello schienale
può essere fatto passare sul lato interno del telaio
dello schienale.
1639501-A

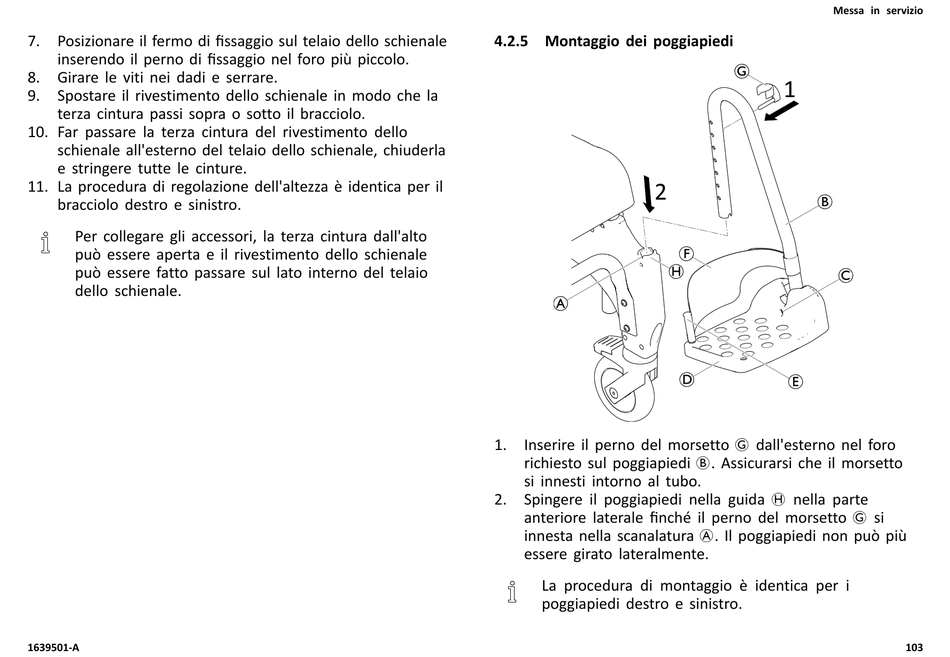

4.2.5 Montaggio dei poggiapiedi

1. Inserire il perno del morsetto G dall'esterno nel foro
richiesto sul poggiapiedi B. Assicurarsi che il morsetto
si innesti intorno al tubo.
2. Spingere il poggiapiedi nella guida H nella parte
anteriore laterale finché il perno del morsetto G si
innesta nella scanalatura A. Il poggiapiedi non può più
essere girato lateralmente.
La procedura di montaggio è identica per i
poggiapiedi destro e sinistro.
Messa in servizio
103
