 muss an die Zentrale mindestens ein LCD-Bedienteil angeschlossen werden.
Dies erlaubt, die Benutzer über den Zustand des Systems gemäß der Normen zu
informieren.
Die Zentrale unterstützt bis zu 6 verdrahtete und drahtlose Bedienteile. In den Bedienteilen
sollen die Adressen aus dem Bereich 0-5 eingestellt werden. Die Adresseinstellung
der Bedienteile finden Sie auf der Seite 24.
Ist an die Zentrale das Modul ETHM-1 / ETHM-1 Plus (Adresse 4) angeschlossen,
kann die Zentrale bis zu 5 Bedienteilen bedienen.
Montage des Bedienteils
Die Bedienteile
den Systembenutzern einen leichten und bequemen Zugang ermöglichen.
1. Öffnen Sie das Gehäuse des Bedienteils.
2. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Position
der Montagelöcher.
3. Bohren Sie Löcher für Spreizdübeln in die Wand.
4. Führen Sie die Leitungen durch den Loch im Gehäuseunterteil.
5. Mit Hilfe von Spreizdübeln und Schrauben befestigen Sie das Gehäuseunterteil an
der Wand.
6. Verbinden Sie die Bedienteilklemmen mit entsprechenden Klemmen der Alarmzentrale
(siehe: Abb. 5).
7. Schließen Sie das Gehäuse des Bedienteils.

5.5.2 Anschluss des Ethernet-Moduls

An die Zentrale kann ein ETHM-1 Plus oder ETHM-1 Modul angeschlossen werden. Das
Modul erlaubt die Überwachung der Ereignisse und die Parametrierung der Zentrale via das
Ethernet-Netz. Das ETHM-1 Plus Modul ermöglicht darüber hinaus die Benachrichtigung
über Ereignisse via E-mail und die Bedienung des Alarmsystems von einem mobilen Gerät
aus über die Applikation VERSA Control.
Im Ethernet-Modul muss die Adresse 4 (04h) eingestellt werden.
Falls ein Ethernet-Modul an die Zentrale angeschlossen ist, kann im System kein
Bedienteil mit der Adresse 4 installiert werden.
sollen in Innenräumen

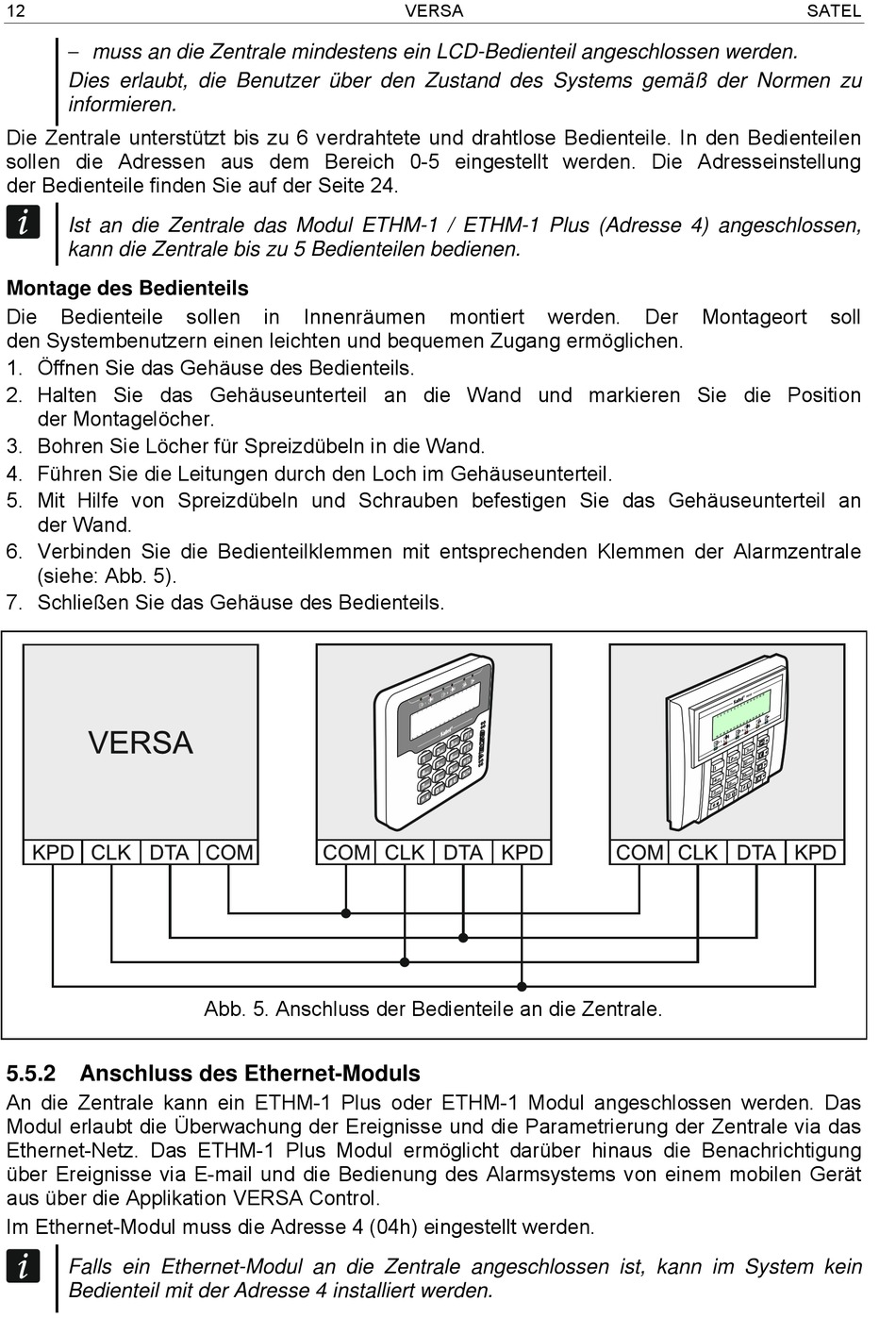

Abb. 5. Anschluss der Bedienteile an die Zentrale.
VERSA
montiert werden.
SATEL
Der Montageort soll
