B 60 SC Aufputz/Unterputz

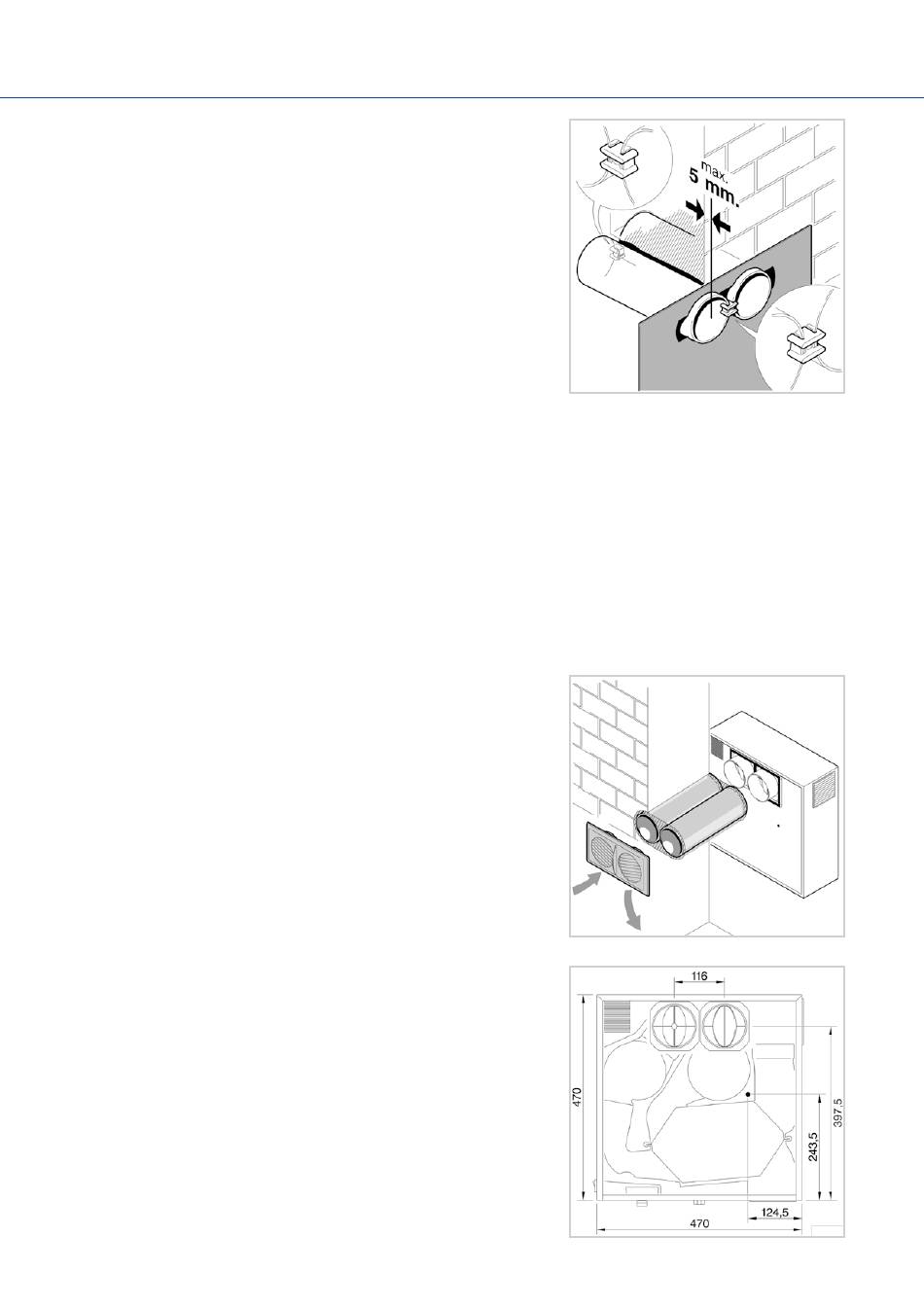

• Längen Sie die mitgelieferten Mauerdurchfüh-
Beachten Sie, dass die Rohre mit Außen- und In-
nenwand bündig mit der Fertigwand abschließen
müssen. An der Innenwand ist ein Überstand von
maximal 5 mm möglich.
Verwenden Sie Montageclips zur Fixierung der
Wanddurchführungen (siehe Abb.) während der
Montage (danach entfernen). Bei der Endmon-
tage kann dann das B 60 SC und das äußere
Lüftungsgitter passgenau aufgesetzt werden.
Um eine eventuelle Schwitzwasserbildung zu verhindern, sind die Rohre mit einer diffusions-
dichten Dämmung zu isolieren. Auch das Ausschäumen der Kanäle mit einem isolierenden
Montageschaum ist möglich, zu diesem Zweck sind in der Montageschablone Öffnungen
vorhanden.
• Schieben Sie das beiliegende äußere Lüftungsgitter mit nach unten gerichteten Lamellen
Sollten noch Außenputz- oder Dämmarbeiten an der Außenwand durchzuführen sein, müssen
Sie den erhöhten Aufbau der Wand mitberücksichtigen. Denn die Mauerdurchführungen
müssen auch an der Außenwand bündig abschließen.
• Dichten Sie das Außengitter (zusätzliche Be-
• Im einem zweiten Montageabschnitt wird nun
4.1.2 Aufputz-Gerät
montieren
16
rungsrohre vor der Montage passend ab.
HINWEIS
von außen auf die Rohre und befestigen Sie es.
HINWEIS
festigung) an seinen Außenseiten mit Silikon
oder Ähnlichem ab.
das Gerät an die vorhandenen Mauerdurch-
führungen angeschlossen und befestigt.
Hierzu müssen Sie, entsprechend der Maß-
zeichnung bzw. mit der Montageschablone,
die Bohrlöcher markieren und die Bohrungen
an der Wand anbringen.
