Vallox KWL 090SC R Technische Anleitung
Vorschau ausblenden
Andere Handbücher für KWL 090SC R:
- Bedienungs- und wartungsanleitung (10 Seiten)
Werbung
Quicklinks
• Für die Lüftung in Wohnungen
• Austausch der Zuluft/Abluft mit
Wärmerückgewinnung
• Wirkungsgrad der
Wärmerückgewinnung des
Kreuzgegenstromwärmetauschers bis
zu 90%
• Gute Luftfilterung
• Fest eingebaute Luftstrom-Messstutzen
• Leistungsregelung des Ventilators mit
SC-Schalter
• Bypassklappe als Standardausrüstung
Modelle:
Mit Gleichstromventilatoren

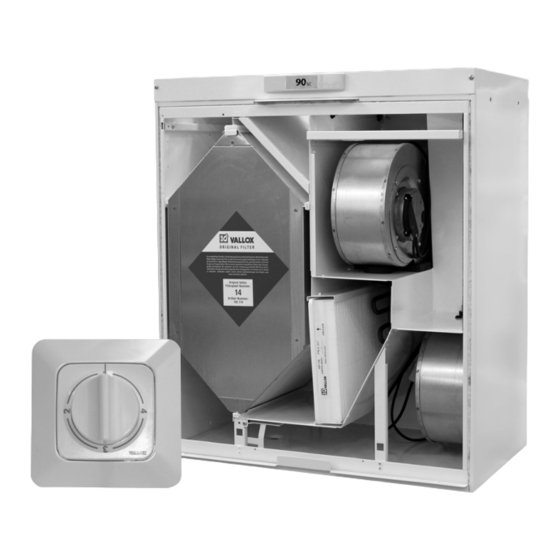

VALLOX KWL 090SC R
VALLOX KWL 090SC L
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
Vallox
090
SC
Elektroanschluss
Kapselungsklasse
Ventilatoren
Gleichstrom (DC) Zuluft
Wärmerückgewinnung
Umgehung des Wärmetauschers
Filter
Gewicht
Regelung der Luftmengen
Zusatzausstattung
230 V, 50 Hz, ≈ 1,8 A
(+ Vorheizelement 4,3 A,
+ Nachheizwiderstand 4,3 A)
IP 34
3
Abluft
0,119 kW 0,9 A
331 m
3
0,119 kW 0,9 A
270 m
Gegenstrom-Wärmetauscher, > 90%
manuelle Bypassklappe
Zuluft
G4 und F7 (F7 Zusatzausstattung)
Abluft
G4
52 kg
- VSS-P - Simple Control, 0-10 VDC
- Externes 0-10 VDC Signal
- Filterüberwachung extern
- F7 Filterpaket
- 4-Stufen-Schalter VSS-P
• 1.09.346DH
• 9.5.2012
• Typ A3521
© VALLOX
Typ A3521-1/2
/h 50 Pa
/h 50 Pa
Werbung
Verwandte Anleitungen für Vallox KWL 090SC R
Inhaltszusammenfassung für Vallox KWL 090SC R
- Seite 1 Modelle: Zusatzausstattung - Filterüberwachung extern Mit Gleichstromventilatoren - F7 Filterpaket VALLOX KWL 090SC R - 4-Stufen-Schalter VSS-P VALLOX KWL 090SC L © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
- Seite 2 VALLOX KWL 090SC TECHNISCHE ANLEITUNG VALLOX KWL 090SC Vielen Dank, dass Sie sich für ein VALLOX -Lüftungs-System mit Wärmerückgewinnung entschieden haben. Das VALLOX KWL 090SC wird in zwei Varianten geliefert: • VALLOX KWL 090SC – R Außenluftansaugung rechts • VALLOX KWL 090SC – L Außenluftansaugung links Die Abbildungen in der Technische Anleitung zeigen das VALLOX KWL 090SC–R.
-
Seite 3: Allgemeine Hinweise
VALLOX KWL 090SC ALLGEMEINE HINWEISE Diese technische Anleitung richtet sich an den Fachinstallateur. Lesen Sie diese Anleitung sorgfältig und vollständig durch, bevor Sie das VALLOX KWL 090 SC einbauen und anschließen. Bewahren Sie die Anleitung gut auf! Planung Hinweise Das VALLOX KWL 090 SC ist entsprechend der Systemberechnung des Planungsbüros einzusetzen und zu betreiben. - Seite 4 Abluft aus der Wohnung Arretiervorrichtung Messstutzen Außenluft zum Gerät für Sommer-/Winter-Klappe Wärmetauscher Fortluft nach draußen Reparaturschalter Außenluftfilter F7 4-Stufen-Schalter (Zusatzausstattung) (Zusatzausstattung) Außenluftfilter G4 © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
- Seite 5 3,6 V 5,4 V 7,3 V 10 V VALLOX KWL 090SC 61/86 104/140 158/202 248/292 , dB(A) 23,9 30,6 38,0 45,3 © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
-
Seite 6: Betrieb
Umgehung der Wärmerückgewinnung aktiviert. Luftfilterung Im VALLOX KWL 090SC werden sowohl Abluft wie Zuluft vor den Ventilatoren grob gefiltert; auf der Zuluftseite ist ein Grobfilter der Klasse G4 (C) eingebaut, auf der Abluftseite ein Grobfilter Winterstellung = Bypassklappe ist waagrecht der Klasse G4 (D). - Seite 7 = schwarz 900W 1000W = braun = weiss Vallox KWL 090SC = grün = rot = grau YE/GN = gelb/grün 020112KP 7017900DH © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
- Seite 8 VALLOX KWL 090SC REGELSCHEMA © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
-
Seite 9: Funktionsbeschreibung
Zuluftventilator (DC-Gleichstrom) qv = 270 m /h (50 Pa) Standard lung beträgt +5 °C. 4-stufiger Regler 1, 2, 3, 4 Schalter Zusatzausstattung © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren. - Seite 10 Beispiel an der Wand neben dem Gerät montiert wird. HEINEMANN GmbH Die Frischluftspezialisten Von-Eichendorff-Straße 59a 86911 DIEßEN Tel. +49 (0) 8807-9466-0 www.vallox.com Fax. +49 (0) 8807-9466-99 www.heinemann-gmbh.de © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
