B 60 SC Aufputz/Unterputz
4.2 B 60 SC -

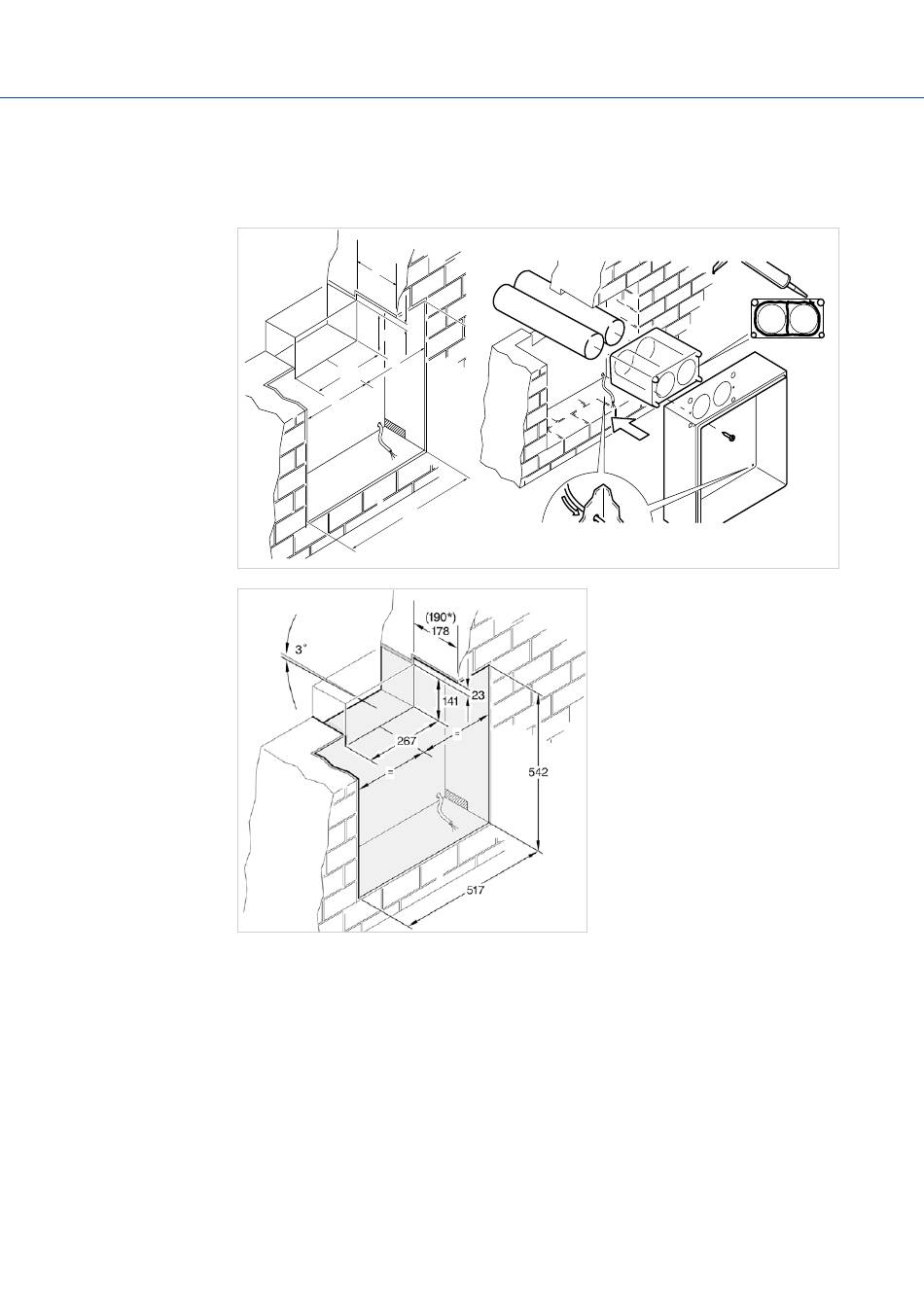

Die Montage Ihres B 60 SC - Unterputz erfolgt in zwei Schritten.
Unterputz
• Zuerst wird der Unterputzkasten in die bauseits vorbereitete Aussparung eingebaut. Dies
• Im zweiten und abschließenden Schritt wird das Lüftungsgerät angebracht.
Bitte beachten Sie bei der Vorbereitung darauf, dass sich die Höhen- und Tiefenmaße durch
Estrich bzw. Bodenbeläge sowie durch den Putz noch verändern können.
Achten Sie auch darauf, dass die luftdichte Hülle (normalerweise der Innenputz) in der Ausspa-
rung berücksichtigt werden muss. Die vordere Kante des Unterputzkastens dient gleichzeitig
als Putzkante und sollte bündig mit dem Putz abschließen. Gegebenenfalls muss der Putz bei
Mauerarbeiten mit berücksichtigt werden. Die angegebenen Maße sind die Außenmaße des
Unterputzkastens.
Die Netzkabeleinführung befindet sich an der Rückseite des Unterputzkastens, kann aber
auch an der hinteren rechten Seite (schraffierter Bereich) erfolgen. Im Unterputzkasten ist für
diese Zwecke ein Loch zu bohren.
Bitte beachten Sie auch den empfohlenen Bodenabstand von 10 cm. Ein Bodenabstand von
mindestens 5 cm muss eingehalten werden!
18
kann bei Neubauten oder bei Renovierungsarbeiten schon im Vorfeld geschehen.
178
23
141
267
517
