Vorbereitungen

Pos: 71 / Tec hnische Dokume ntation/Hebetechnik/- Archiv -/ 36

Säule n-Hebebühnen/ 0001

Sä ulen-Hebeb ühnen A lle/I nha lte/Inhalt: V orbereitunge n S äule n-HBZ_ 12p t @ 26\mod_ 1326281605536_6.docx @ 1152169 @ @ 1

1 Hebebühne vollständig absenken und Tragarme ganz aus dem Arbeitsbereich

schwenken.

2 Das Fahrzeug vorwärts und mittig zwischen die beiden Hubsäulen fahren und

die Feststellbremse anziehen.

3 Durch Schwenken und Ausziehen der Tragarme die Aufnahmeteller unter die

vom Fahrzeughersteller vorgeschriebenen Aufnahmepunkte bringen.

4 Die Aufnahmeteller so drehen, dass alle vier Aufnahmepunkte gleichmäßig

erreicht werden.

5 Das Fahrzeug und den Gefahrenbereich der Hebebühne verlassen.

Pos: 72 / Tec hnische Dokume ntation/Alle Geräte/Übersc hriften/ Überschrifte n 1.1/A/Übersc hrif t 1.1: A uf nahm ete ller-Erhöhung verwende n @ 49\m od_1496827520728_ 6.docx @ 2894486 @ 2 @ 1

5.7

Aufnahmeteller-Erhöhung verwenden

Pos: 73 / Tec hnische Dokume ntation/Hebetechnik/- Archiv -/ 00

H ebetechnik - Alle/Inha lte/I nha lt: A ufnahme te ller-Erhöhung 50/100/ 150/200mm (Text) @ 27\mod_ 1328091030599_ 6.d ocx @ 1536645 @ @ 1

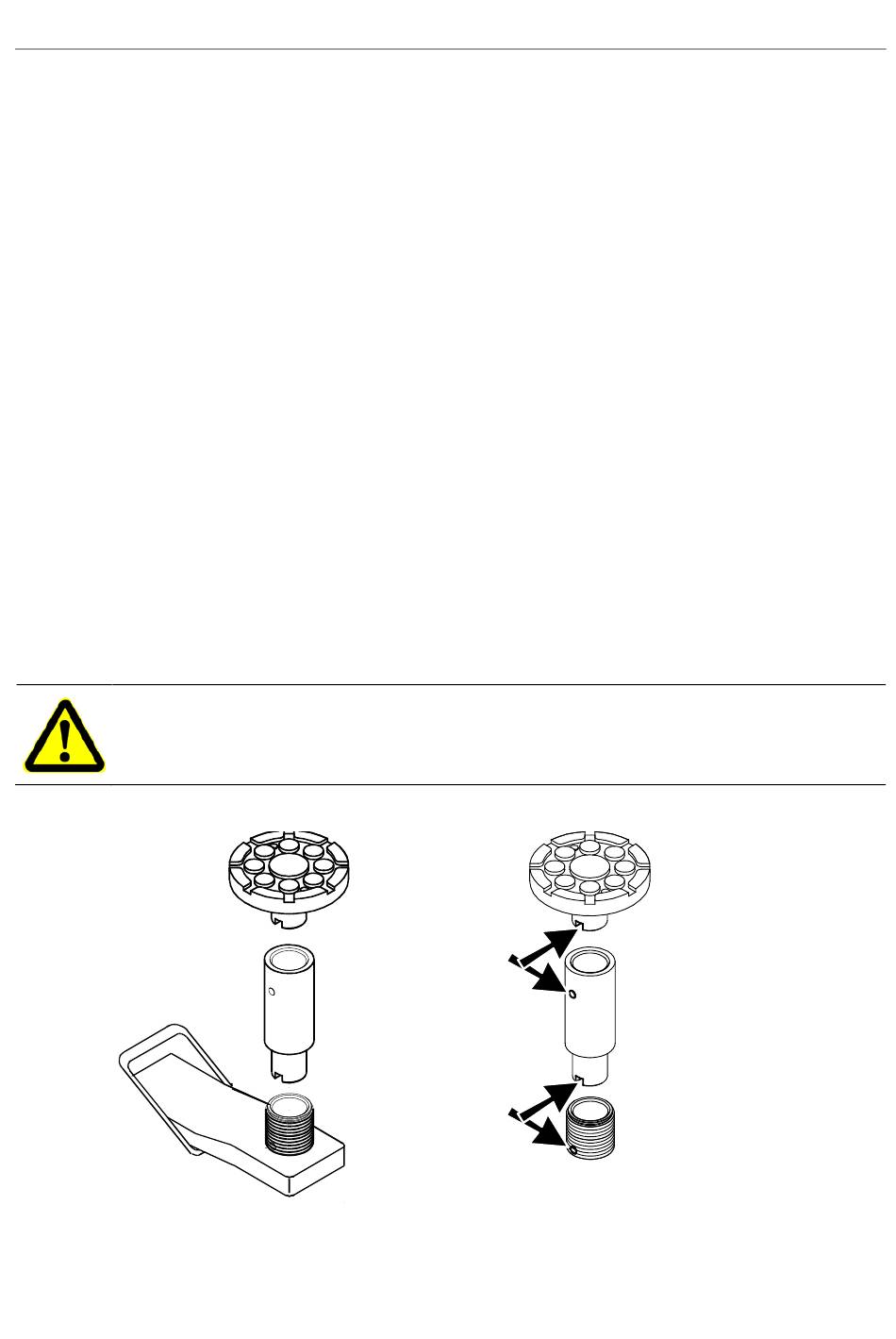

Aufnahmeteller-Erhöhung 50/100/150/200 mm

Durch das Einstecken der Aufnahmeteller-Erhöhung lassen sich die Aufnahme-

teller in 50-mm-Schritten verstellen. Die Feineinstellung erfolgt durch Drehen des

Aufnahmetellers.

Die Aufnahmeteller-Erhöhung (teilweise Option) ist in den Längen 50 mm,

100 mm, 150 mm und 200 mm erhältlich.

Es darf nur EINE Erhöhung pro Aufnahmeteller verwendet werden.

Die Verdrehsicherung, bestehend aus Nut und einem in einer Hülse eingesetzten
