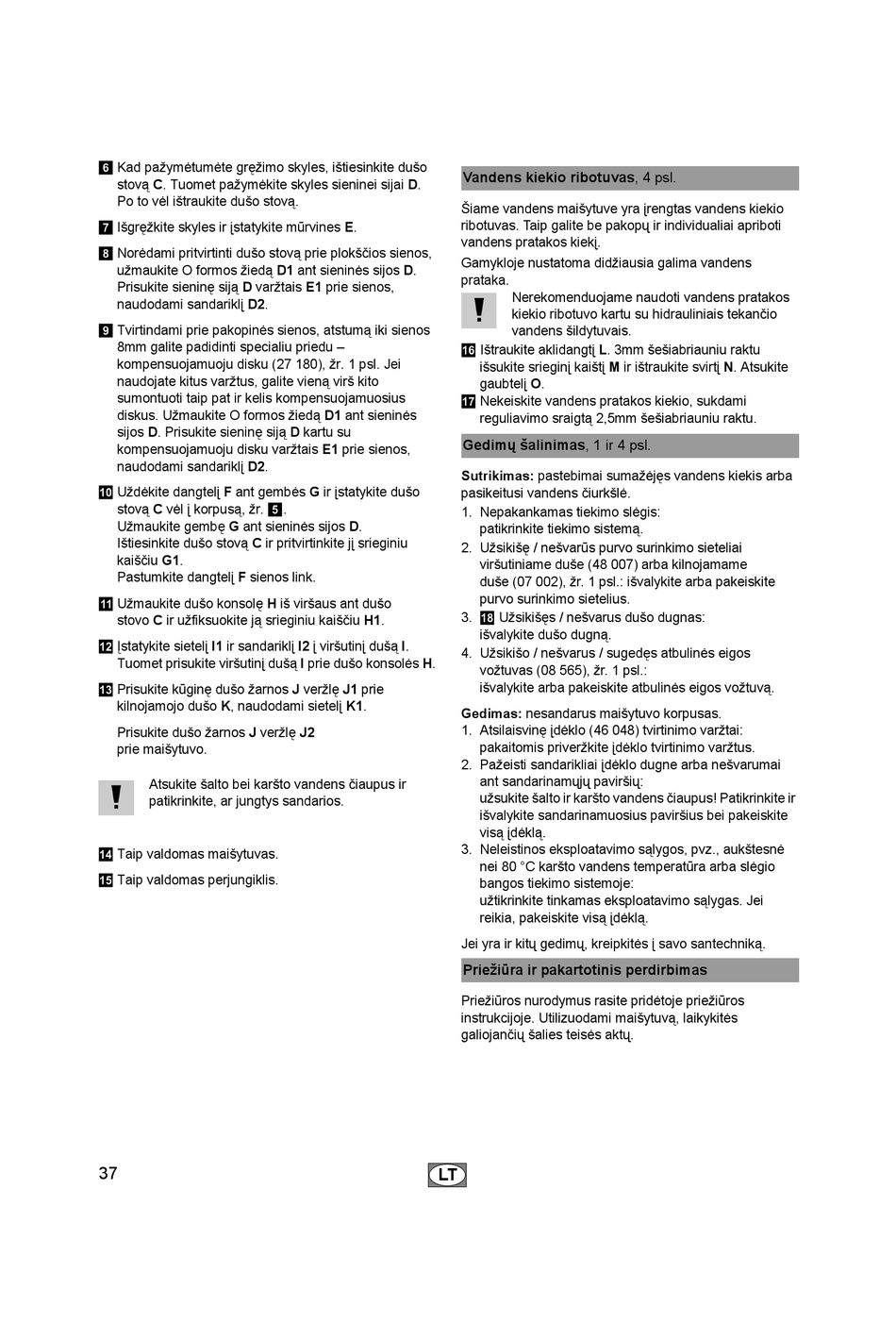

Kad pažymėtumėte gręžimo skyles, ištiesinkite dušo
6
stovą C. Tuomet pažymėkite skyles sieninei sijai D.
Po to vėl ištraukite dušo stovą.
Išgręžkite skyles ir įstatykite mūrvines E.
7
Norėdami pritvirtinti dušo stovą prie plokščios sienos,
8
užmaukite O formos žiedą D1 ant sieninės sijos D.
Prisukite sieninę siją D varžtais E1 prie sienos,
naudodami sandariklį D2.
Tvirtindami prie pakopinės sienos, atstumą iki sienos
9
8mm galite padidinti specialiu priedu –
kompensuojamuoju disku (27 180), žr. 1 psl. Jei
naudojate kitus varžtus, galite vieną virš kito
sumontuoti taip pat ir kelis kompensuojamuosius
diskus. Užmaukite O formos žiedą D1 ant sieninės
sijos D. Prisukite sieninę siją D kartu su
kompensuojamuoju disku varžtais E1 prie sienos,
naudodami sandariklį D2.
Uždėkite dangtelį F ant gembės G ir įstatykite dušo
0
stovą C vėl į korpusą, žr.
Užmaukite gembę G ant sieninės sijos D.
Ištiesinkite dušo stovą C ir pritvirtinkite jį srieginiu
kaiščiu G1.
Pastumkite dangtelį F sienos link.
Užmaukite dušo konsolę H iš viršaus ant dušo
a
stovo C ir užfiksuokite ją srieginiu kaiščiu H1.
Įstatykite sietelį I1 ir sandariklį I2 į viršutinį dušą I.
b
Tuomet prisukite viršutinį dušą I prie dušo konsolės H.
Prisukite kūginę dušo žarnos J veržlę J1 prie
c
kilnojamojo dušo K, naudodami sietelį K1.
Prisukite dušo žarnos J veržlę J2
prie maišytuvo.
Atsukite šalto bei karšto vandens čiaupus ir
patikrinkite, ar jungtys sandarios.
Taip valdomas maišytuvas.
d
Taip valdomas perjungiklis.
e
37
.
5
Vandens kiekio ribotuvas, 4 psl.
Šiame vandens maišytuve yra įrengtas vandens kiekio
ribotuvas. Taip galite be pakopų ir individualiai apriboti
vandens pratakos kiekį.
Gamykloje nustatoma didžiausia galima vandens
prataka.
Nerekomenduojame naudoti vandens pratakos
kiekio ribotuvo kartu su hidrauliniais tekančio
vandens šildytuvais.
Ištraukite aklidangtį L. 3mm šešiabriauniu raktu
f
išsukite srieginį kaištį M ir ištraukite svirtį N. Atsukite
gaubtelį O.
Nekeiskite vandens pratakos kiekio, sukdami
g
reguliavimo sraigtą 2,5mm šešiabriauniu raktu.
Gedimų šalinimas, 1 ir 4 psl.
Sutrikimas: pastebimai sumažėjęs vandens kiekis arba
pasikeitusi vandens čiurkšlė.
1. Nepakankamas tiekimo slėgis:
patikrinkite tiekimo sistemą.
2. Užsikišę / nešvarūs purvo surinkimo sieteliai
viršutiniame duše (48 007) arba kilnojamame
duše (07 002), žr. 1 psl.: išvalykite arba pakeiskite
purvo surinkimo sietelius.
3. Užsikišęs / nešvarus dušo dugnas:
h
išvalykite dušo dugną.
4. Užsikišo / nešvarus / sugedęs atbulinės eigos
vožtuvas (08 565), žr. 1 psl.:
išvalykite arba pakeiskite atbulinės eigos vožtuvą.
Gedimas: nesandarus maišytuvo korpusas.
1. Atsilaisvinę įdėklo (46 048) tvirtinimo varžtai:
pakaitomis priveržkite įdėklo tvirtinimo varžtus.
2. Pažeisti sandarikliai įdėklo dugne arba nešvarumai
ant sandarinamųjų paviršių:
užsukite šalto ir karšto vandens čiaupus! Patikrinkite ir
išvalykite sandarinamuosius paviršius bei pakeiskite
visą įdėklą.
3. Neleistinos eksploatavimo sąlygos, pvz., aukštesnė
nei 80 °C karšto vandens temperatūra arba slėgio
bangos tiekimo sistemoje:
užtikrinkite tinkamas eksploatavimo sąlygas. Jei
reikia, pakeiskite visą įdėklą.
Jei yra ir kitų gedimų, kreipkitės į savo santechniką.
Priežiūra ir pakartotinis perdirbimas
Priežiūros nurodymus rasite pridėtoje priežiūros
instrukcijoje. Utilizuodami maišytuvą, laikykitės
galiojančių šalies teisės aktų.
