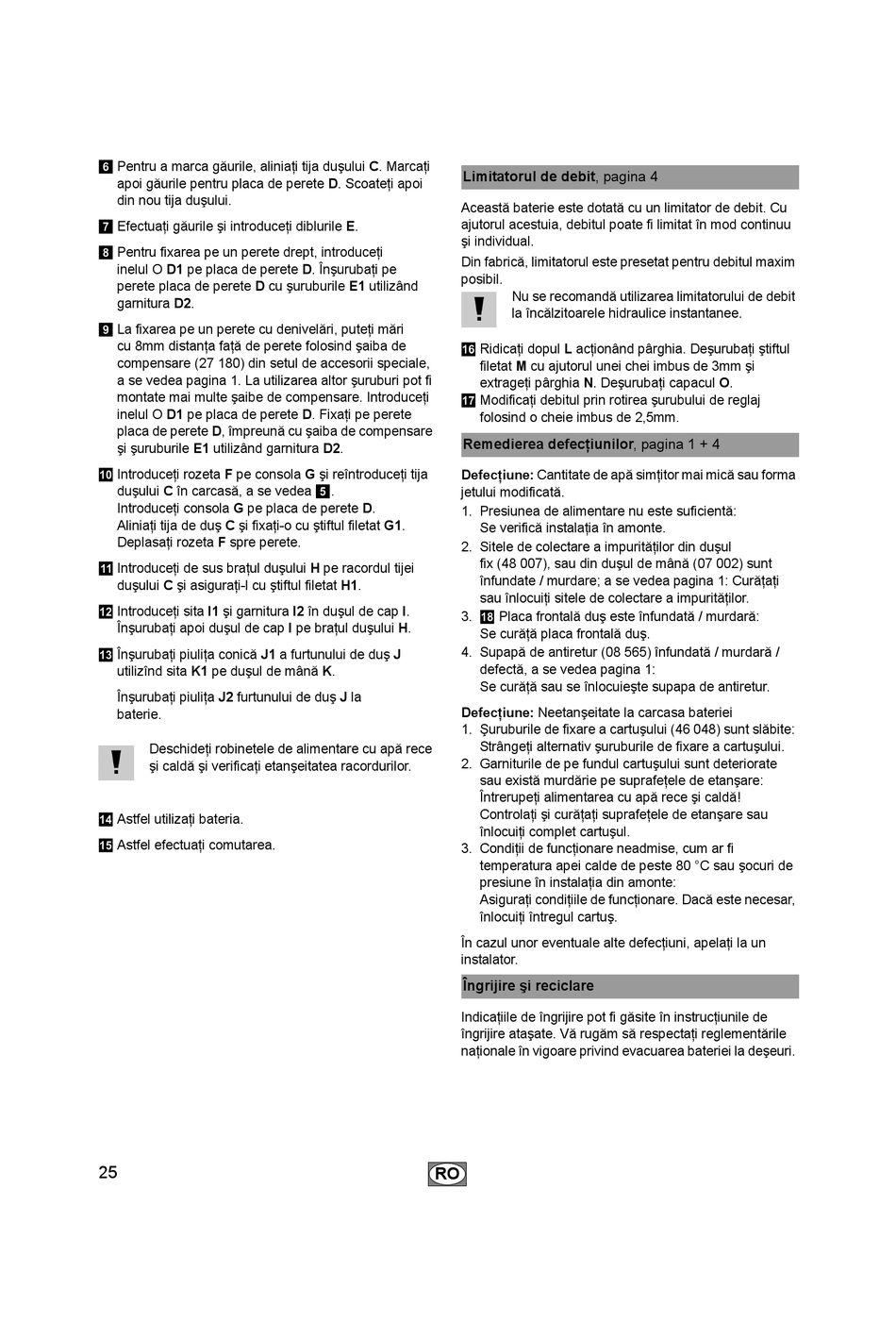

Pentru a marca găurile, aliniaţi tija duşului C. Marcaţi
6
apoi găurile pentru placa de perete D. Scoateţi apoi
din nou tija duşului.
Efectuaţi găurile şi introduceţi diblurile E.
7
Pentru fixarea pe un perete drept, introduceţi
8
inelul O D1 pe placa de perete D. Înşurubaţi pe
perete placa de perete D cu şuruburile E1 utilizând
garnitura D2.
La fixarea pe un perete cu denivelări, puteţi mări
9
cu 8mm distanţa faţă de perete folosind şaiba de
compensare (27 180) din setul de accesorii speciale,
a se vedea pagina 1. La utilizarea altor şuruburi pot fi
montate mai multe şaibe de compensare. Introduceţi
inelul O D1 pe placa de perete D. Fixaţi pe perete
placa de perete D, împreună cu şaiba de compensare
şi şuruburile E1 utilizând garnitura D2.
Introduceţi rozeta F pe consola G şi reîntroduceţi tija
0
duşului C în carcasă, a se vedea
Introduceţi consola G pe placa de perete D.
Aliniaţi tija de duş C şi fixaţi-o cu ştiftul filetat G1.
Deplasaţi rozeta F spre perete.
Introduceţi de sus braţul duşului H pe racordul tijei
a
duşului C şi asiguraţi-l cu ştiftul filetat H1.
Introduceţi sita I1 şi garnitura I2 în duşul de cap I.
b
Înşurubaţi apoi duşul de cap I pe braţul duşului H.
Înşurubaţi piuliţa conică J1 a furtunului de duş J
c
utilizînd sita K1 pe duşul de mână K.
Înşurubaţi piuliţa J2 furtunului de duş J la
baterie.
Deschideţi robinetele de alimentare cu apă rece
şi caldă şi verificaţi etanşeitatea racordurilor.
Astfel utilizaţi bateria.
d
Astfel efectuaţi comutarea.
e
25
Limitatorul de debit, pagina 4
Această baterie este dotată cu un limitator de debit. Cu
ajutorul acestuia, debitul poate fi limitat în mod continuu
şi individual.
Din fabrică, limitatorul este presetat pentru debitul maxim
posibil.
Ridicaţi dopul L acţionând pârghia. Deşurubaţi ştiftul
f
filetat M cu ajutorul unei chei imbus de 3mm şi
extrageţi pârghia N. Deşurubaţi capacul O.
Modificaţi debitul prin rotirea şurubului de reglaj
g
folosind o cheie imbus de 2,5mm.
Remedierea defecţiunilor, pagina 1 + 4
Defecţiune: Cantitate de apă simţitor mai mică sau forma
.
5 jetului modificată.
1. Presiunea de alimentare nu este suficientă:
Se verifică instalaţia în amonte.
2. Sitele de colectare a impurităţilor din duşul
fix (48 007), sau din duşul de mână (07 002) sunt
înfundate / murdare; a se vedea pagina 1: Curăţaţi
sau înlocuiţi sitele de colectare a impurităţilor.
3.
h
Se curăţă placa frontală duş.
4. Supapă de antiretur (08 565) înfundată / murdară /
defectă, a se vedea pagina 1:
Se curăţă sau se înlocuieşte supapa de antiretur.
Defecţiune: Neetanşeitate la carcasa bateriei
1. Şuruburile de fixare a cartuşului (46 048) sunt slăbite:
Strângeţi alternativ şuruburile de fixare a cartuşului.
2. Garniturile de pe fundul cartuşului sunt deteriorate
sau există murdărie pe suprafeţele de etanşare:
Întrerupeţi alimentarea cu apă rece şi caldă!
Controlaţi şi curăţaţi suprafeţele de etanşare sau
înlocuiţi complet cartuşul.
3. Condiţii de funcţionare neadmise, cum ar fi
temperatura apei calde de peste 80 °C sau şocuri de
presiune în instalaţia din amonte:
Asiguraţi condiţiile de funcţionare. Dacă este necesar,
înlocuiţi întregul cartuş.
În cazul unor eventuale alte defecţiuni, apelaţi la un
instalator.
Îngrijire şi reciclare
Indicaţiile de îngrijire pot fi găsite în instrucţiunile de
îngrijire ataşate. Vă rugăm să respectaţi reglementările
naţionale în vigoare privind evacuarea bateriei la deşeuri.
RO
Nu se recomandă utilizarea limitatorului de debit
la încălzitoarele hidraulice instantanee.
Placa frontală duş este înfundată / murdară:
