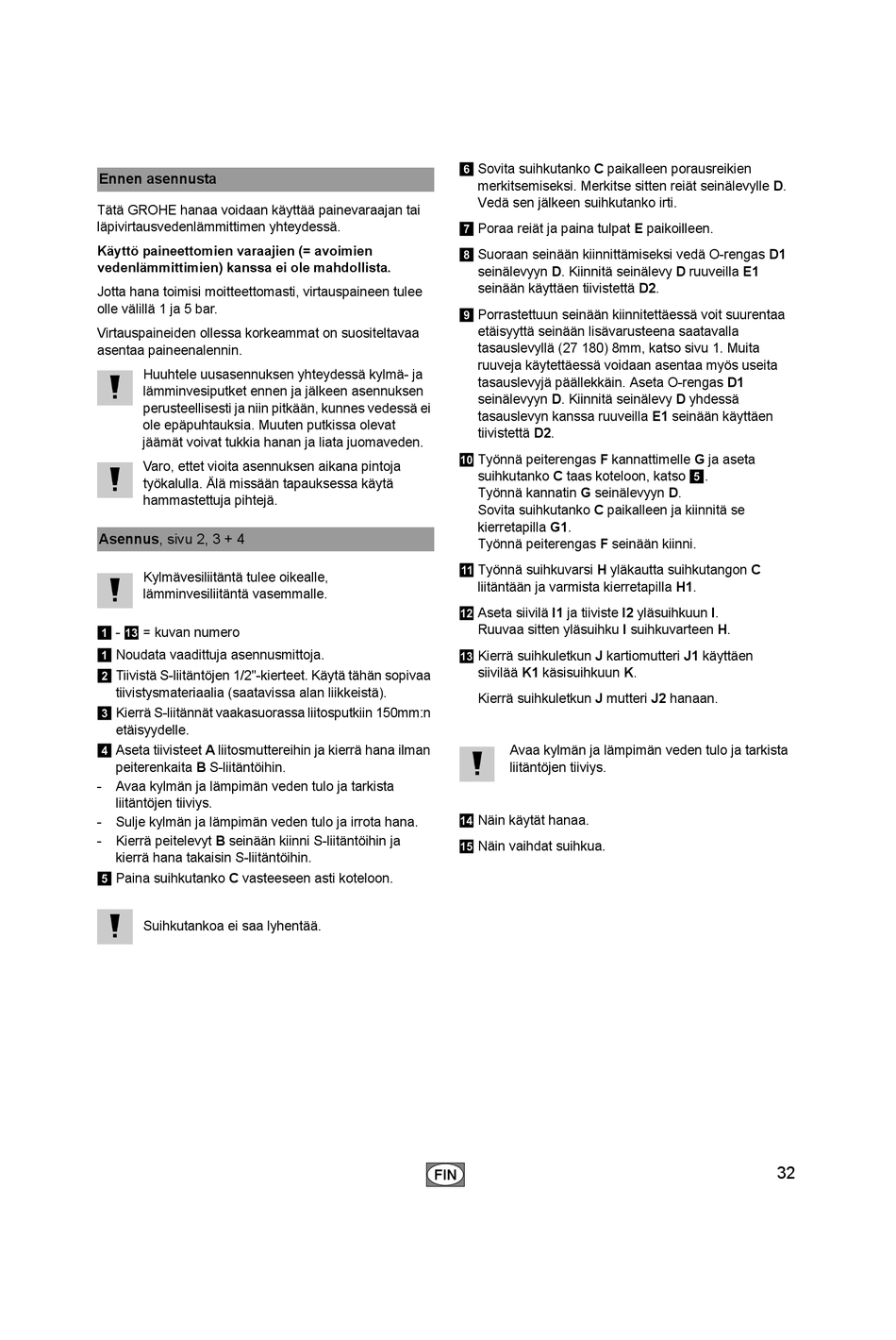

Ennen asennusta

Tätä GROHE hanaa voidaan käyttää painevaraajan tai
läpivirtausvedenlämmittimen yhteydessä.
Käyttö paineettomien varaajien (= avoimien
vedenlämmittimien) kanssa ei ole mahdollista.
Jotta hana toimisi moitteettomasti, virtauspaineen tulee
olle välillä 1 ja 5 bar.
Virtauspaineiden ollessa korkeammat on suositeltavaa
asentaa paineenalennin.
Huuhtele uusasennuksen yhteydessä kylmä- ja
lämminvesiputket ennen ja jälkeen asennuksen
perusteellisesti ja niin pitkään, kunnes vedessä ei
ole epäpuhtauksia. Muuten putkissa olevat
jäämät voivat tukkia hanan ja liata juomaveden.
Varo, ettet vioita asennuksen aikana pintoja
työkalulla. Älä missään tapauksessa käytä
hammastettuja pihtejä.
Asennus, sivu 2, 3 + 4
Kylmävesiliitäntä tulee oikealle,
lämminvesiliitäntä vasemmalle.
- = kuvan numero
1 c
Noudata vaadittuja asennusmittoja.
1
Tiivistä S-liitäntöjen 1/2"-kierteet. Käytä tähän sopivaa
2
tiivistysmateriaalia (saatavissa alan liikkeistä).
Kierrä S-liitännät vaakasuorassa liitosputkiin 150mm:n
3
etäisyydelle.
Aseta tiivisteet A liitosmuttereihin ja kierrä hana ilman
4
peiterenkaita B S-liitäntöihin.
- Avaa kylmän ja lämpimän veden tulo ja tarkista
liitäntöjen tiiviys.
- Sulje kylmän ja lämpimän veden tulo ja irrota hana.
- Kierrä peitelevyt B seinään kiinni S-liitäntöihin ja
kierrä hana takaisin S-liitäntöihin.
Paina suihkutanko C vasteeseen asti koteloon.
5
Suihkutankoa ei saa lyhentää.
Sovita suihkutanko C paikalleen porausreikien
6
merkitsemiseksi. Merkitse sitten reiät seinälevylle D.
Vedä sen jälkeen suihkutanko irti.
Poraa reiät ja paina tulpat E paikoilleen.
7
Suoraan seinään kiinnittämiseksi vedä O-rengas D1
8
seinälevyyn D. Kiinnitä seinälevy D ruuveilla E1
seinään käyttäen tiivistettä D2.
Porrastettuun seinään kiinnitettäessä voit suurentaa
9
etäisyyttä seinään lisävarusteena saatavalla
tasauslevyllä (27 180) 8mm, katso sivu 1. Muita
ruuveja käytettäessä voidaan asentaa myös useita
tasauslevyjä päällekkäin. Aseta O-rengas D1
seinälevyyn D. Kiinnitä seinälevy D yhdessä
tasauslevyn kanssa ruuveilla E1 seinään käyttäen
tiivistettä D2.
Työnnä peiterengas F kannattimelle G ja aseta
0
suihkutanko C taas koteloon, katso
Työnnä kannatin G seinälevyyn D.
Sovita suihkutanko C paikalleen ja kiinnitä se
kierretapilla G1.
Työnnä peiterengas F seinään kiinni.
Työnnä suihkuvarsi H yläkautta suihkutangon C
a
liitäntään ja varmista kierretapilla H1.
Aseta siivilä I1 ja tiiviste I2 yläsuihkuun I.
b
Ruuvaa sitten yläsuihku I suihkuvarteen H.
Kierrä suihkuletkun J kartiomutteri J1 käyttäen
c
siivilää K1 käsisuihkuun K.
Kierrä suihkuletkun J mutteri J2 hanaan.
Avaa kylmän ja lämpimän veden tulo ja tarkista
liitäntöjen tiiviys.
Näin käytät hanaa.
d
Näin vaihdat suihkua.
e
