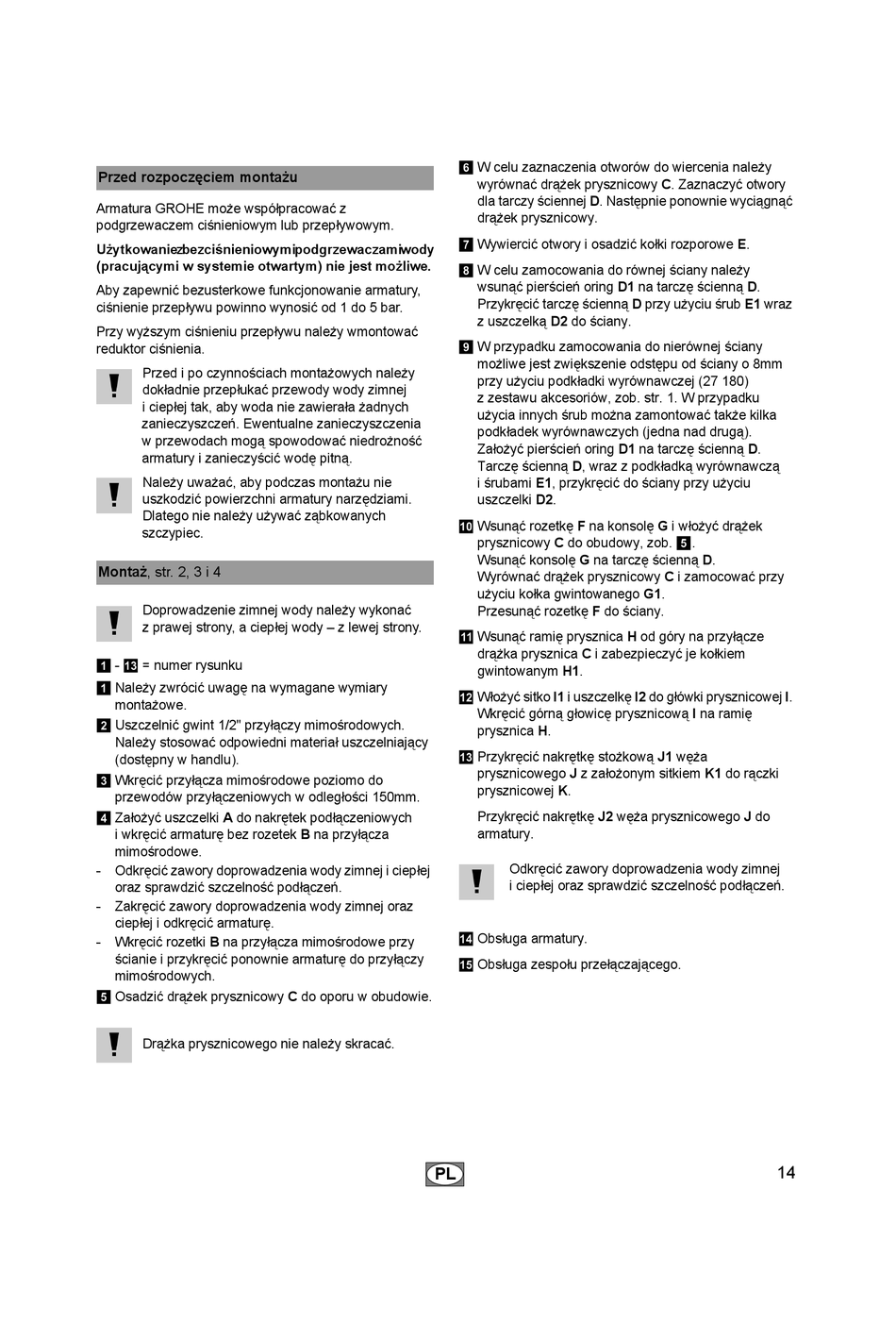

Przed rozpoczęciem montażu
Armatura GROHE może współpracować z
podgrzewaczem ciśnieniowym lub przepływowym.
Użytkowanie z bezciśnieniowymi podgrzewaczami wody
(pracującymi w systemie otwartym) nie jest możliwe.
Aby zapewnić bezusterkowe funkcjonowanie armatury,
ciśnienie przepływu powinno wynosić od 1 do 5 bar.
Przy wyższym ciśnieniu przepływu należy wmontować
reduktor ciśnienia.
Przed i po czynnościach montażowych należy
dokładnie przepłukać przewody wody zimnej
i ciepłej tak, aby woda nie zawierała żadnych
zanieczyszczeń. Ewentualne zanieczyszczenia
w przewodach mogą spowodować niedrożność
armatury i zanieczyścić wodę pitną.
Należy uważać, aby podczas montażu nie
uszkodzić powierzchni armatury narzędziami.
Dlatego nie należy używać ząbkowanych
szczypiec.
Montaż, str. 2, 3 i 4
Doprowadzenie zimnej wody należy wykonać
z prawej strony, a ciepłej wody – z lewej strony.
- = numer rysunku
1 c
Należy zwrócić uwagę na wymagane wymiary
1
montażowe.
Uszczelnić gwint 1/2" przyłączy mimośrodowych.
2
Należy stosować odpowiedni materiał uszczelniający
(dostępny w handlu).
Wkręcić przyłącza mimośrodowe poziomo do
3
przewodów przyłączeniowych w odległości 150mm.
Założyć uszczelki A do nakrętek podłączeniowych
4
i wkręcić armaturę bez rozetek B na przyłącza
mimośrodowe.
- Odkręcić zawory doprowadzenia wody zimnej i ciepłej
oraz sprawdzić szczelność podłączeń.
- Zakręcić zawory doprowadzenia wody zimnej oraz
ciepłej i odkręcić armaturę.
- Wkręcić rozetki B na przyłącza mimośrodowe przy
ścianie i przykręcić ponownie armaturę do przyłączy
mimośrodowych.
Osadzić drążek prysznicowy C do oporu w obudowie.
5
Drążka prysznicowego nie należy skracać.
W celu zaznaczenia otworów do wiercenia należy
6
wyrównać drążek prysznicowy C. Zaznaczyć otwory
dla tarczy ściennej D. Następnie ponownie wyciągnąć
drążek prysznicowy.
Wywiercić otwory i osadzić kołki rozporowe E.
7
W celu zamocowania do równej ściany należy
8
wsunąć pierścień oring D1 na tarczę ścienną D.
Przykręcić tarczę ścienną D przy użyciu śrub E1 wraz
z uszczelką D2 do ściany.
W przypadku zamocowania do nierównej ściany
9
możliwe jest zwiększenie odstępu od ściany o 8mm
przy użyciu podkładki wyrównawczej (27 180)
z zestawu akcesoriów, zob. str. 1. W przypadku
użycia innych śrub można zamontować także kilka
podkładek wyrównawczych (jedna nad drugą).
Założyć pierścień oring D1 na tarczę ścienną D.
Tarczę ścienną D, wraz z podkładką wyrównawczą
i śrubami E1, przykręcić do ściany przy użyciu
uszczelki D2.
Wsunąć rozetkę F na konsolę G i włożyć drążek
0
prysznicowy C do obudowy, zob.
Wsunąć konsolę G na tarczę ścienną D.
Wyrównać drążek prysznicowy C i zamocować przy
użyciu kołka gwintowanego G1.
Przesunąć rozetkę F do ściany.
Wsunąć ramię prysznica H od góry na przyłącze
a
drążka prysznica C i zabezpieczyć je kołkiem
gwintowanym H1.
Włożyć sitko I1 i uszczelkę I2 do główki prysznicowej I.
b
Wkręcić górną głowicę prysznicową I na ramię
prysznica H.
Przykręcić nakrętkę stożkową J1 węża
c
prysznicowego J z założonym sitkiem K1 do rączki
prysznicowej K.
Przykręcić nakrętkę J2 węża prysznicowego J do
armatury.
Odkręcić zawory doprowadzenia wody zimnej
i ciepłej oraz sprawdzić szczelność podłączeń.
Obsługa armatury.
d
Obsługa zespołu przełączającego.
e
