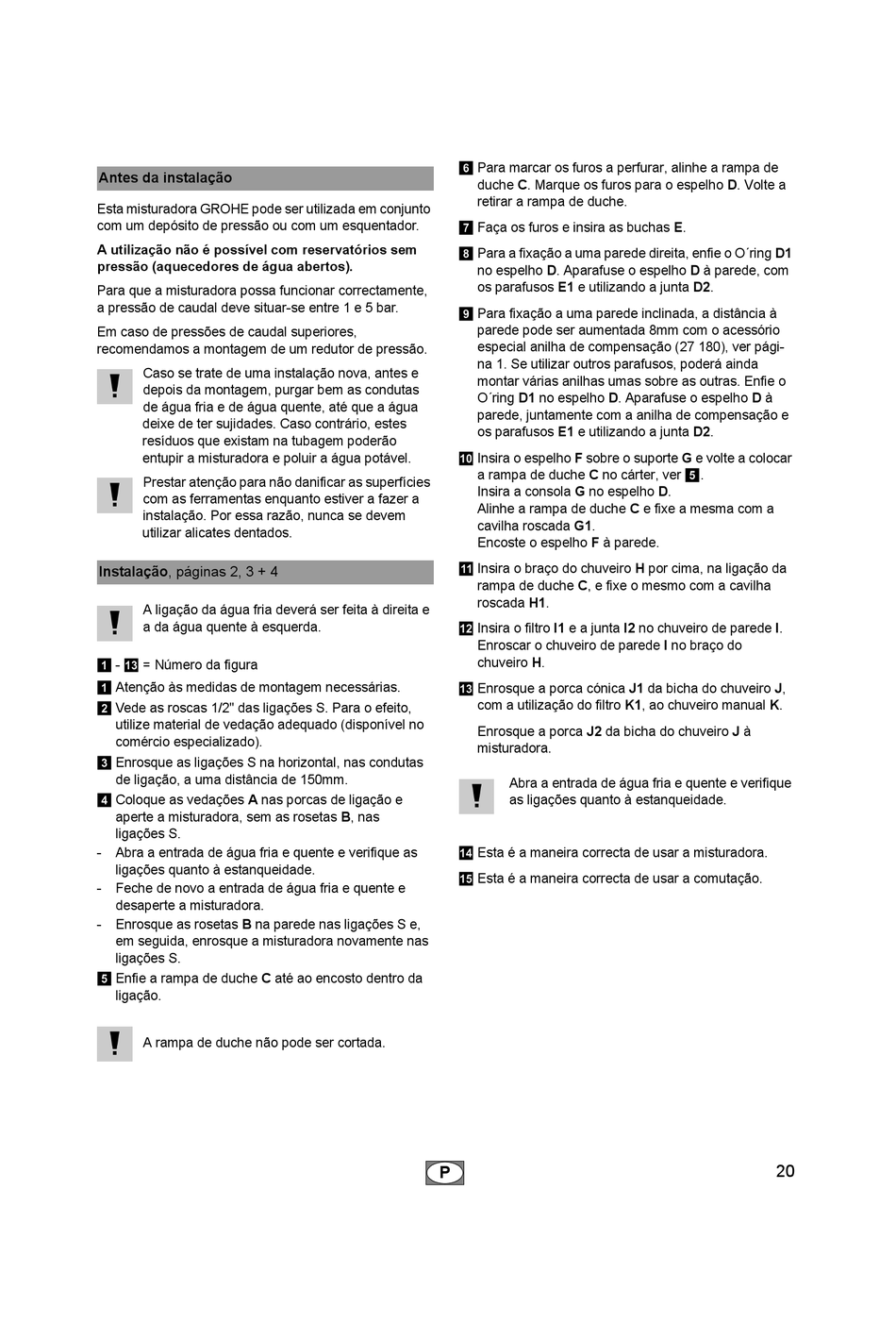

Antes da instalação
Esta misturadora GROHE pode ser utilizada em conjunto
com um depósito de pressão ou com um esquentador.
A utilização não é possível com reservatórios sem
pressão (aquecedores de água abertos).
Para que a misturadora possa funcionar correctamente,
a pressão de caudal deve situar-se entre 1 e 5 bar.
Em caso de pressões de caudal superiores,
recomendamos a montagem de um redutor de pressão.
Caso se trate de uma instalação nova, antes e
depois da montagem, purgar bem as condutas
de água fria e de água quente, até que a água
deixe de ter sujidades. Caso contrário, estes
resíduos que existam na tubagem poderão
entupir a misturadora e poluir a água potável.
Prestar atenção para não danificar as superfícies
com as ferramentas enquanto estiver a fazer a
instalação. Por essa razão, nunca se devem
utilizar alicates dentados.
Instalação, páginas 2, 3 + 4
A ligação da água fria deverá ser feita à direita e
a da água quente à esquerda.
- = Número da figura
1 c
Atenção às medidas de montagem necessárias.
1
Vede as roscas 1/2" das ligações S. Para o efeito,
2
utilize material de vedação adequado (disponível no
comércio especializado).
Enrosque as ligações S na horizontal, nas condutas
3
de ligação, a uma distância de 150mm.
Coloque as vedações A nas porcas de ligação e
4
aperte a misturadora, sem as rosetas B, nas
ligações S.
- Abra a entrada de água fria e quente e verifique as
ligações quanto à estanqueidade.
- Feche de novo a entrada de água fria e quente e
desaperte a misturadora.
- Enrosque as rosetas B na parede nas ligações S e,
em seguida, enrosque a misturadora novamente nas
ligações S.
Enfie a rampa de duche C até ao encosto dentro da
5
ligação.
A rampa de duche não pode ser cortada.
Para marcar os furos a perfurar, alinhe a rampa de
6
duche C. Marque os furos para o espelho D. Volte a
retirar a rampa de duche.
Faça os furos e insira as buchas E.
7
Para a fixação a uma parede direita, enfie o O´ring D1
8
no espelho D. Aparafuse o espelho D à parede, com
os parafusos E1 e utilizando a junta D2.
Para fixação a uma parede inclinada, a distância à
9
parede pode ser aumentada 8mm com o acessório
especial anilha de compensação (27 180), ver pági-
na 1. Se utilizar outros parafusos, poderá ainda
montar várias anilhas umas sobre as outras. Enfie o
O´ring D1 no espelho D. Aparafuse o espelho D à
parede, juntamente com a anilha de compensação e
os parafusos E1 e utilizando a junta D2.
Insira o espelho F sobre o suporte G e volte a colocar
0
a rampa de duche C no cárter, ver
Insira a consola G no espelho D.
Alinhe a rampa de duche C e fixe a mesma com a
cavilha roscada G1.
Encoste o espelho F à parede.
Insira o braço do chuveiro H por cima, na ligação da
a
rampa de duche C, e fixe o mesmo com a cavilha
roscada H1.
Insira o filtro I1 e a junta I2 no chuveiro de parede I.
b
Enroscar o chuveiro de parede I no braço do
chuveiro H.
Enrosque a porca cónica J1 da bicha do chuveiro J,
c
com a utilização do filtro K1, ao chuveiro manual K.
Enrosque a porca J2 da bicha do chuveiro J à
misturadora.
Abra a entrada de água fria e quente e verifique
as ligações quanto à estanqueidade.
Esta é a maneira correcta de usar a misturadora.
d
Esta é a maneira correcta de usar a comutação.
e
