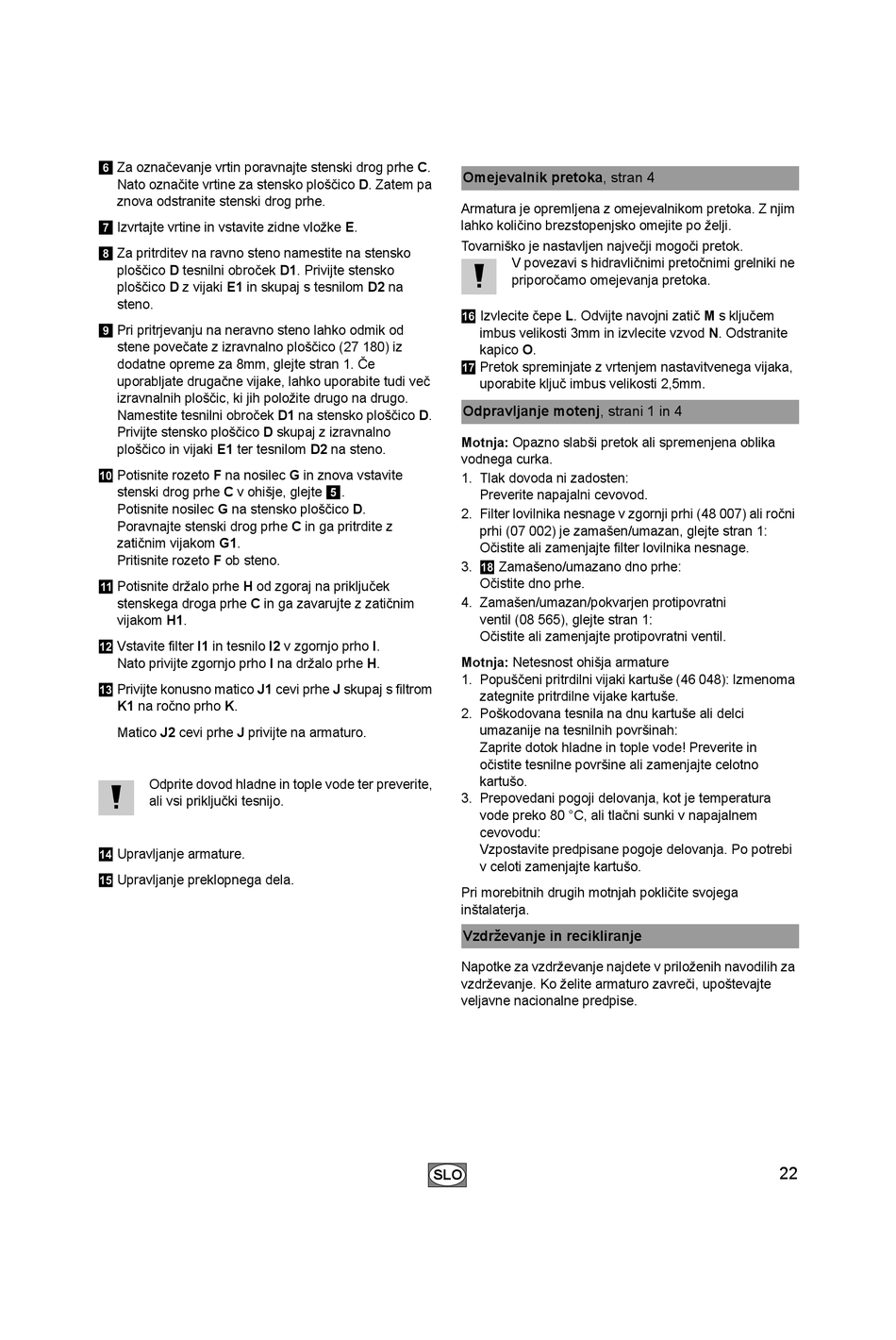

Za označevanje vrtin poravnajte stenski drog prhe C.
6
Nato označite vrtine za stensko ploščico D. Zatem pa
znova odstranite stenski drog prhe.
Izvrtajte vrtine in vstavite zidne vložke E.
7
Za pritrditev na ravno steno namestite na stensko
8
ploščico D tesnilni obroček D1. Privijte stensko
ploščico D z vijaki E1 in skupaj s tesnilom D2 na
steno.
Pri pritrjevanju na neravno steno lahko odmik od
9
stene povečate z izravnalno ploščico (27 180) iz
dodatne opreme za 8mm, glejte stran 1. Če
uporabljate drugačne vijake, lahko uporabite tudi več
izravnalnih ploščic, ki jih položite drugo na drugo.
Namestite tesnilni obroček D1 na stensko ploščico D.
Privijte stensko ploščico D skupaj z izravnalno
ploščico in vijaki E1 ter tesnilom D2 na steno.
Potisnite rozeto F na nosilec G in znova vstavite
0
stenski drog prhe C v ohišje, glejte
Potisnite nosilec G na stensko ploščico D.
Poravnajte stenski drog prhe C in ga pritrdite z
zatičnim vijakom G1.
Pritisnite rozeto F ob steno.
Potisnite držalo prhe H od zgoraj na priključek
a
stenskega droga prhe C in ga zavarujte z zatičnim
vijakom H1.
Vstavite filter I1 in tesnilo I2 v zgornjo prho I.
b
Nato privijte zgornjo prho I na držalo prhe H.
Privijte konusno matico J1 cevi prhe J skupaj s filtrom
c
K1 na ročno prho K.
Matico J2 cevi prhe J privijte na armaturo.
Odprite dovod hladne in tople vode ter preverite,
ali vsi priključki tesnijo.
Upravljanje armature.
d
Upravljanje preklopnega dela.
e
Omejevalnik pretoka, stran 4
Armatura je opremljena z omejevalnikom pretoka. Z njim
lahko količino brezstopenjsko omejite po želji.
Tovarniško je nastavljen največji mogoči pretok.
Izvlecite čepe L. Odvijte navojni zatič M s ključem
f
imbus velikosti 3mm in izvlecite vzvod N. Odstranite
kapico O.
Pretok spreminjate z vrtenjem nastavitvenega vijaka,
g
uporabite ključ imbus velikosti 2,5mm.
Odpravljanje motenj, strani 1 in 4
Motnja: Opazno slabši pretok ali spremenjena oblika
vodnega curka.
1. Tlak dovoda ni zadosten:
.
5
Preverite napajalni cevovod.
2. Filter lovilnika nesnage v zgornji prhi (48 007) ali ročni
prhi (07 002) je zamašen/umazan, glejte stran 1:
Očistite ali zamenjajte filter lovilnika nesnage.
3.
h
Očistite dno prhe.
4. Zamašen/umazan/pokvarjen protipovratni
ventil (08 565), glejte stran 1:
Očistite ali zamenjajte protipovratni ventil.
Motnja: Netesnost ohišja armature
1. Popuščeni pritrdilni vijaki kartuše (46 048): Izmenoma
zategnite pritrdilne vijake kartuše.
2. Poškodovana tesnila na dnu kartuše ali delci
umazanije na tesnilnih površinah:
Zaprite dotok hladne in tople vode! Preverite in
očistite tesnilne površine ali zamenjajte celotno
kartušo.
3. Prepovedani pogoji delovanja, kot je temperatura
vode preko 80 °C, ali tlačni sunki v napajalnem
cevovodu:
Vzpostavite predpisane pogoje delovanja. Po potrebi
v celoti zamenjajte kartušo.
Pri morebitnih drugih motnjah pokličite svojega
inštalaterja.
Vzdrževanje in recikliranje
Napotke za vzdrževanje najdete v priloženih navodilih za
vzdrževanje. Ko želite armaturo zavreči, upoštevajte
veljavne nacionalne predpise.
SLO
V povezavi s hidravličnimi pretočnimi grelniki ne
priporočamo omejevanja pretoka.
Zamašeno/umazano dno prhe:
