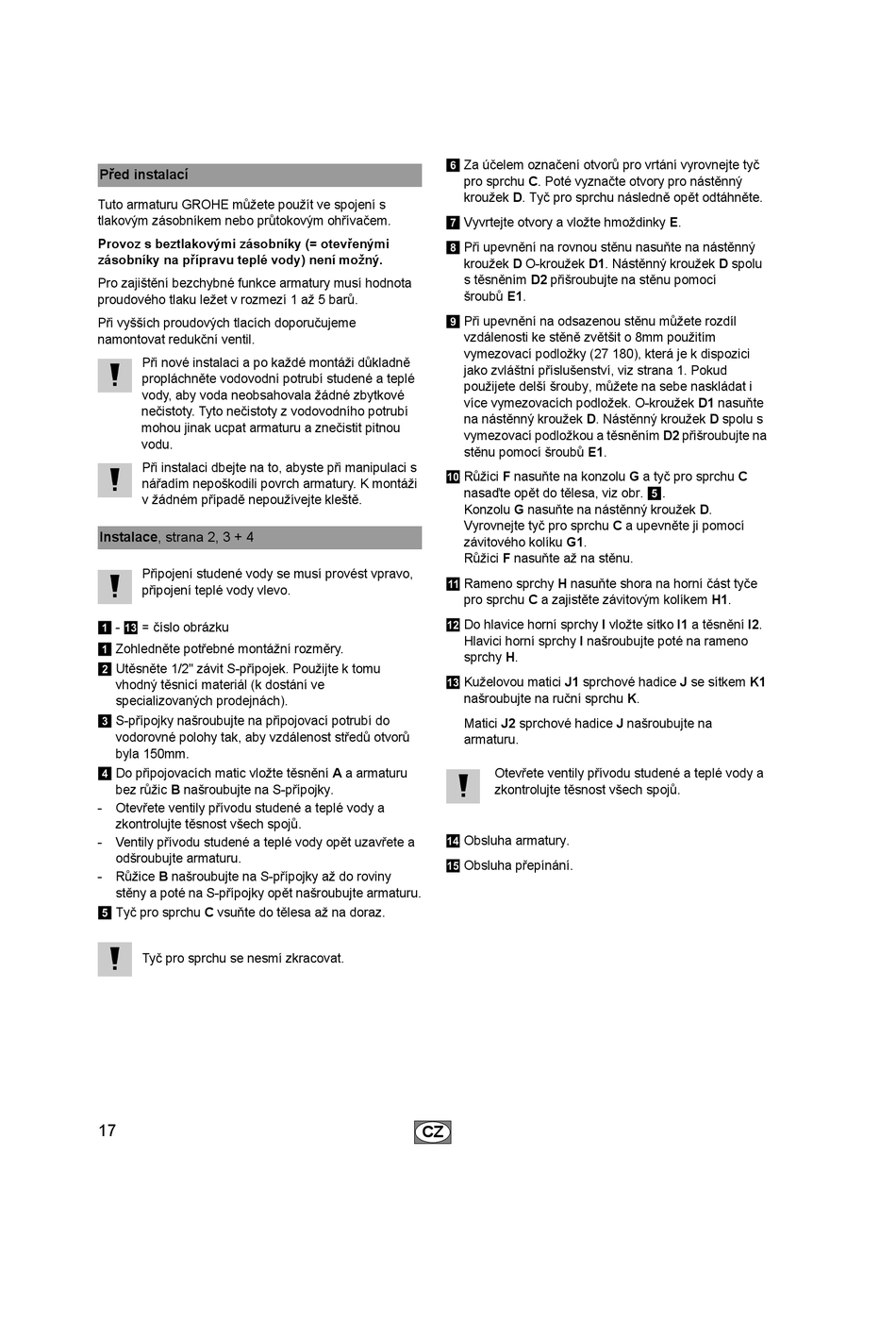

Před instalací
Tuto armaturu GROHE můžete použít ve spojení s
tlakovým zásobníkem nebo průtokovým ohřívačem.
Provoz s beztlakovými zásobníky (= otevřenými
zásobníky na přípravu teplé vody) není možný.
Pro zajištění bezchybné funkce armatury musí hodnota
proudového tlaku ležet v rozmezí 1 až 5 barů.
Při vyšších proudových tlacích doporučujeme
namontovat redukční ventil.
Při nové instalaci a po každé montáži důkladně
propláchněte vodovodní potrubí studené a teplé
vody, aby voda neobsahovala žádné zbytkové
nečistoty. Tyto nečistoty z vodovodního potrubí
mohou jinak ucpat armaturu a znečistit pitnou
vodu.
Při instalaci dbejte na to, abyste při manipulaci s
nářadím nepoškodili povrch armatury. K montáži
v žádném případě nepoužívejte kleště.
Instalace, strana 2, 3 + 4
Připojení studené vody se musí provést vpravo,
připojení teplé vody vlevo.
- = číslo obrázku
1 c
Zohledněte potřebné montážní rozměry.
1
Utěsněte 1/2" závit S-přípojek. Použijte k tomu
2
vhodný těsnicí materiál (k dostání ve
specializovaných prodejnách).
S-přípojky našroubujte na připojovací potrubí do
3
vodorovné polohy tak, aby vzdálenost středů otvorů
byla 150mm.
Do připojovacích matic vložte těsnění A a armaturu
4
bez růžic B našroubujte na S-přípojky.
- Otevřete ventily přívodu studené a teplé vody a
zkontrolujte těsnost všech spojů.
- Ventily přívodu studené a teplé vody opět uzavřete a
odšroubujte armaturu.
- Růžice B našroubujte na S-přípojky až do roviny
stěny a poté na S-přípojky opět našroubujte armaturu.
Tyč pro sprchu C vsuňte do tělesa až na doraz.
5
Tyč pro sprchu se nesmí zkracovat.
17
Za účelem označení otvorů pro vrtání vyrovnejte tyč
6
pro sprchu C. Poté vyznačte otvory pro nástěnný
kroužek D. Tyč pro sprchu následně opět odtáhněte.
Vyvrtejte otvory a vložte hmoždinky E.
7
Při upevnění na rovnou stěnu nasuňte na nástěnný
8
kroužek D O-kroužek D1. Nástěnný kroužek D spolu
s těsněním D2 přišroubujte na stěnu pomocí
šroubů E1.
Při upevnění na odsazenou stěnu můžete rozdíl
9
vzdálenosti ke stěně zvětšit o 8mm použitím
vymezovací podložky (27 180), která je k dispozici
jako zvláštní příslušenství, viz strana 1. Pokud
použijete delší šrouby, můžete na sebe naskládat i
více vymezovacích podložek. O-kroužek D1 nasuňte
na nástěnný kroužek D. Nástěnný kroužek D spolu s
vymezovací podložkou a těsněním D2 přišroubujte na
stěnu pomocí šroubů E1.
Růžici F nasuňte na konzolu G a tyč pro sprchu C
0
nasaďte opět do tělesa, viz obr.
Konzolu G nasuňte na nástěnný kroužek D.
Vyrovnejte tyč pro sprchu C a upevněte ji pomocí
závitového kolíku G1.
Růžici F nasuňte až na stěnu.
Rameno sprchy H nasuňte shora na horní část tyče
a
pro sprchu C a zajistěte závitovým kolíkem H1.
Do hlavice horní sprchy I vložte sítko I1 a těsnění I2.
b
Hlavici horní sprchy I našroubujte poté na rameno
sprchy H.
Kuželovou matici J1 sprchové hadice J se sítkem K1
c
našroubujte na ruční sprchu K.
Matici J2 sprchové hadice J našroubujte na
armaturu.
Otevřete ventily přívodu studené a teplé vody a
zkontrolujte těsnost všech spojů.
Obsluha armatury.
d
Obsluha přepínání.
e
