1 2

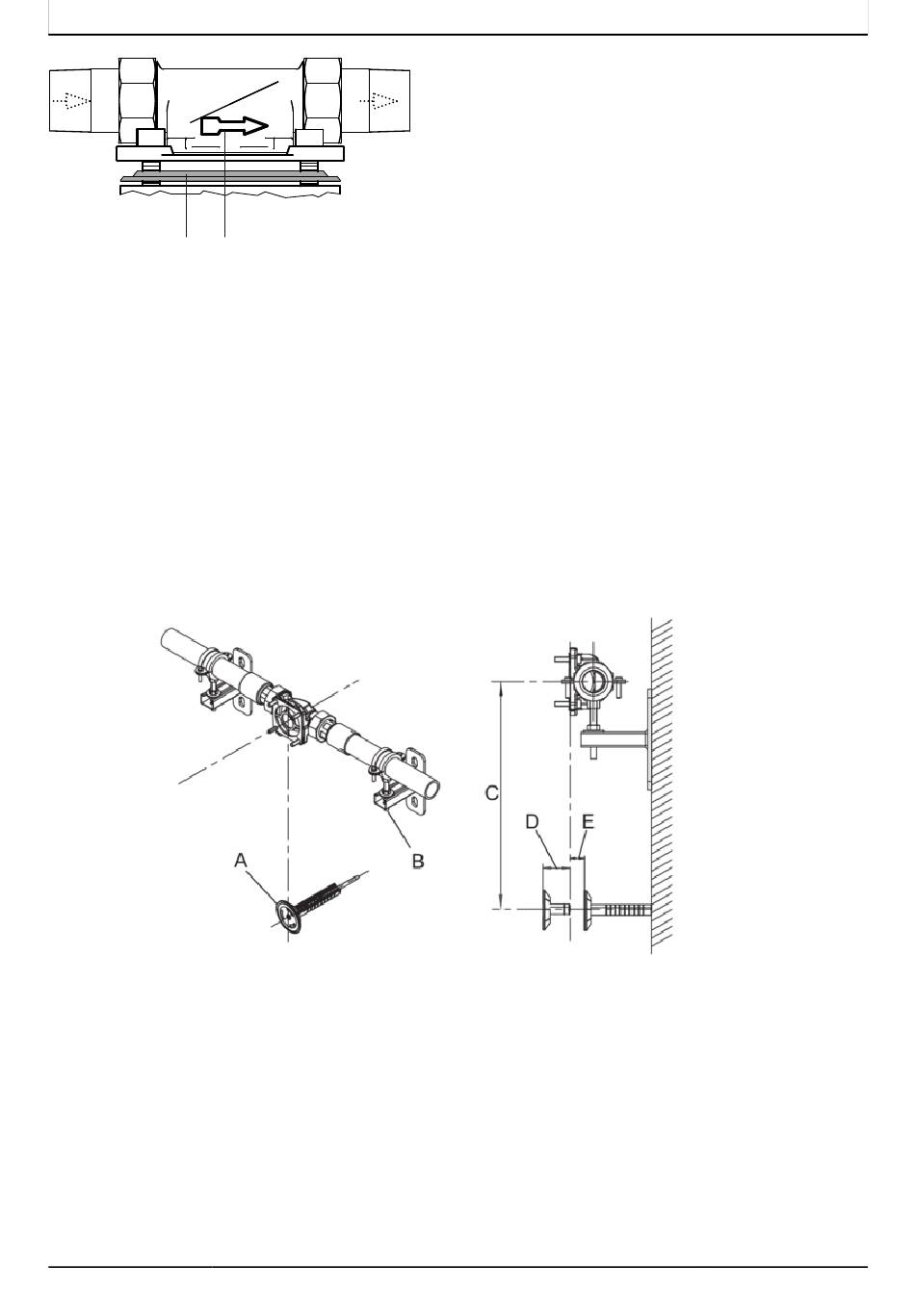

Abb. 3: Einbaudrehflansch
1 Profilflanschdichtung
2 Fließrichtungspfeil
3.3 Wandabstützungskomponenten montieren
Die Wandabstützung sorgt für einen sicheren Sitz des Geräts und verhindert so eine Dreh-
bewegung um die Rohrleitung. Die Montage der Wandabstützung (Best.-Nr. 2201397) ist in
der zugehörigen Montageanleitung näher beschrieben.
Das Konsolen-Set (Best.-Nr. 2201396) dient vornehmlich zur Entlastung und Fixierung der
Rohrleitung.
Abb. 4: Wandabstützungskomponenten
A Wandabstützung
B Konsolen-Set
C ca. 300 mm
D 55 mm mit Umgehungsventil JQX
E 10 mm ohne Umgehungsventil JQX
14
Installation durch Fachhandwerk
JUDO i-soft safe 1702901 • 2018/11
