5.2 Montage des Fahrradträgers auf der Anhängerkupplung
Achten Sie auf eine unbeschädigte, saubere und fettfreie Anhängerkupplung.
Bevor Sie den Fahrradträger auf die Anhängekupplung setzen, machen Sie sich mit
dem Schnellverschluß-System vertraut.
Der Schnellverschluß besteht aus einem Bauteil mit Hebel. Durch die
Betätigung des Hebels kann der Schnellverschluß geöffnet oder geschlossen werden.
Mit Hilfe des Sicherungsbolzens und des Vorhängeschlosses kann der Schnellverschluß
verriegelt und abgeschlossen werden.
Das Vorhängeschloß ist immer erforderlich beim Einsatz des Fahr-
radträgers
Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab.
Ziehen Sie die Handbremse an.
Ziehen Sie den Sicherungsbolzen des
Schnellverschlusses heraus und verdrehen ihn um 90° um zu verhindern, daß er wieder
einrastet. Öffnen Sie den Schnellverschluß durch das Hochklappen des Hebels.
Setzen Sie den Träger von oben waagerecht auf die Anhängekupplung. Klappen Sie den Hebel des Schnellverschlusses nach unten (Kraftaufwand ca. 35-40 kg) bis
zum Anschlag (der Hebel wird in horizontaler Stellung bleiben).
Kontrollieren Sie ob der Träger sicher und fest auf der Anhängekupplung sitzt (und sich nicht mehr verdrehen läßt). Ist dies nicht der Fall muß der Schnellverschluß
nachgestellt werden. Klappen Sie den Hebel nach oben und nehmen den Träger von der Anhängekupplung ab. Entfernen Sie die Schutzkappe der Einstellschraube.
Lösen Sie die Kontermutter der Einstellschraube und drehen Sie nun die Stellschraube am Schnellverschluß eine viertel Umdrehung herein. Ziehen Sie die Konter-
mutter danach wieder fest.
Setzen Sie den Träger erneut auf die Anhängekupplung und überprüfen Sie, ob der Träger sicher und fest auf der Anhängekupplung sitzt. Wiederholen Sie gegebe-
nenfalls den Einstellvorgang, bis der Träger sicher und fest sitzt. Drücken Sie die Schutzkappe wieder auf die Einstellschraube.
Achtung: Stellen Sie immer sicher, daß die Kontermutter an der Einstellschraube richtig angezogen ist!
Leichte Druckspuren auf der Kupplungskugel sind normal und beeinträchtigen die Funktion nicht

5.3 Einsetzen des Kennzeichens

Die Montageclips für die Befestigung des Kennzeichens befinden sich als Aus-
drückteile im Kennzeichenhalter. Brechen Sie zwei der Clips heraus. Schieben Sie
das Kennzeichen in den Halter, danach drücken Sie die Clips in die Aussparungen
um das Kennzeichen zu befestigen.
5.4 Montage der Fahrräder auf dem Heckträger
Schließen Sie zuerst die Schlösser in den Knaufmuttern der Rahmenhalter auf (Bilder 6 und 7). Öffnen Sie die Klam-
mern der Rahmenhalter, indem Sie die Knaufmutter gegen den Uhrzeigersinn drehen. Das erste Fahrrad wird in die
erste Fahrradschiene (dem Fahrzeug am nächsten) gestellt. Setzen Sie die Klammer auf den Rahmen des Fahrrads
(Bild 8). Richten Sie das Fahrrad auf dem Fahrradträger aus. Schließen Sie die Klammer, indem, Sie die Knaufmutter
im Uhrzeigersinn drehen. Befestigen Sie die Räder mit den Spanngurten an den Radschienen (Bilder 9 bis 11). Das
Vorderrad sichern Sie gegen Verdrehen zusätzlich mit einem zweiten Spanngurt.
Das zweite Fahrrad wird üblicherweise entgegengesetzt in die zweite Schiene gestellt und am U–Bügel mit dem
langen Rahmenhalter befestigt. Die Laufräder befestigen Sie ebenso, wie beim ersten Rad beschrieben. Eventuell ist
es erforderlich die Fahrräder individuell auf dem Heckträger zu versetzen, damit die Rahmenhalter korrekt befestigt
werden können.
4

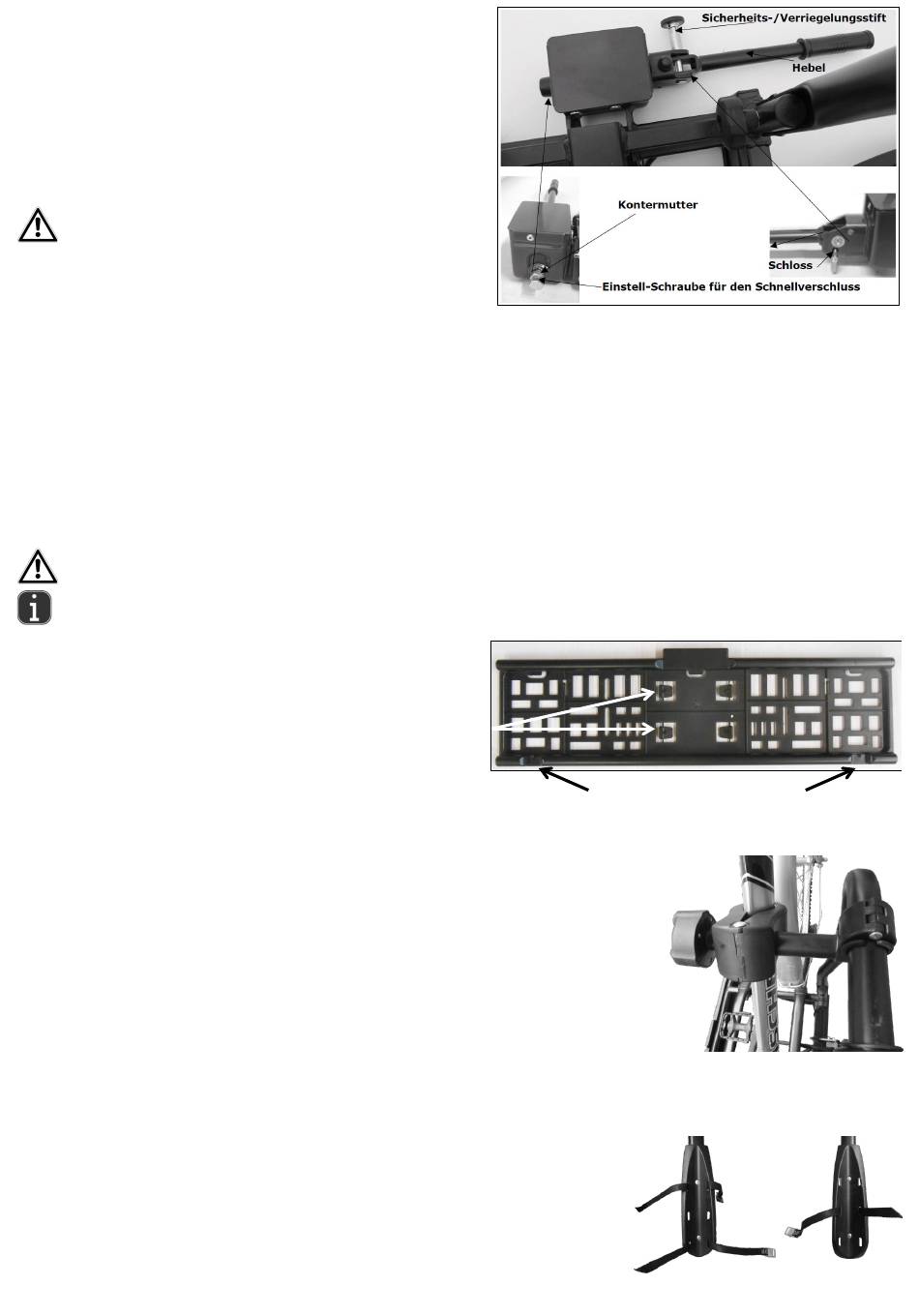

Bild 5: Schnellverschluß
Bild 5: Schnellverschluß
Clips
Aussparung für Montageclips
Bild 9: Spanngurte Vorderrad Bild 10: Spanngurte Hinterrrad
Bild 8: Befestigung des Fahrrads mit dem
kurzen Rahmenhalter
