Personen- oder Sachschaden durch Überladen
Das Überschreiten der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützlast der Anhängerkupplung oder des zulässigen Gesamtgewichts kann zu
schweren Unfällen führen.
• Beachten Sie unbedingt die Angaben zur max. Nutzlast, zulässigen Stützlast und zulässigem Gesamtgewicht Ihres Fahrzeugs. Überschreiten Sie diese Angaben keinesfalls.
Sachschaden durch öffnende Heckklappe
Die Heckklappe könnte gegen den Fahrradträger oder die Fahrräder schlagen und beschädigt werden.
• Elektrische Heckklappen abschalten und manuell betätigen.
• Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.
Sachschaden durch heiße Auspuffgase
Es können Schäden am Träger oder den Fahrrädern entstehen, wenn die Auspuffmündung direkt daran grenzt.
• Benutzen Sie ggf. eine Auspuffblende.
Personen- oder Sachschaden durch beschädigten Fahrradträger
Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schließen die sichere Funktion des Trägers aus.
• Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.
• Gehen Sie wie im Kapitel Wartung beschrieben vor.
Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt
Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.
• Tauschen Sie eine schadhafte Anhängerkupplung aus.
• Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.
Personen- oder Sachschaden durch Verlust von Fahrradteilen während der Fahrt
Es können Schäden durch verlierbare Teile entstehen, wenn diese sich während der Fahrt vom Fahrrad lösen.
• Nehmen Sie alle verlierbaren Teile wie Luftpumpen, Akkus von E-Bikes, Batterieleuchten, Navigationsgeräte, Fahrradcomputer, Werkzeugtaschen oder Körbe vor der Fahrt ab.
Personen- oder Sachschaden durch erhöhte Windlast
Der Fahrradträger und die Anhängerkupplung können durch eine zu hohe Windlast beschädigt werden.
• Entfernen Sie vor Fahrtantritt alle Packtaschen vom Fahrrad
• Verwenden Sie keine Schutzhüllen für das Fahrrad während der Fahrt.
Die Allgemeine Betriebsgenehmigung muß bei angebautem Träger immer im Fahrzeug mit geführt werden.

5. Bedienungsanleitung

Der Fahrradträger ist weitgehend vormontiert. Es müssen nur noch wenige Bauteile angebaut werden. Nehmen Sie alle Bauteile aus der Verpackung heraus und
legen Sie diese übersichtlich hin. Schritt für Schritt wird Ihnen deutlich beschrieben welche Teile noch montiert werden müssen.
5.1 Montage des U-Bügels

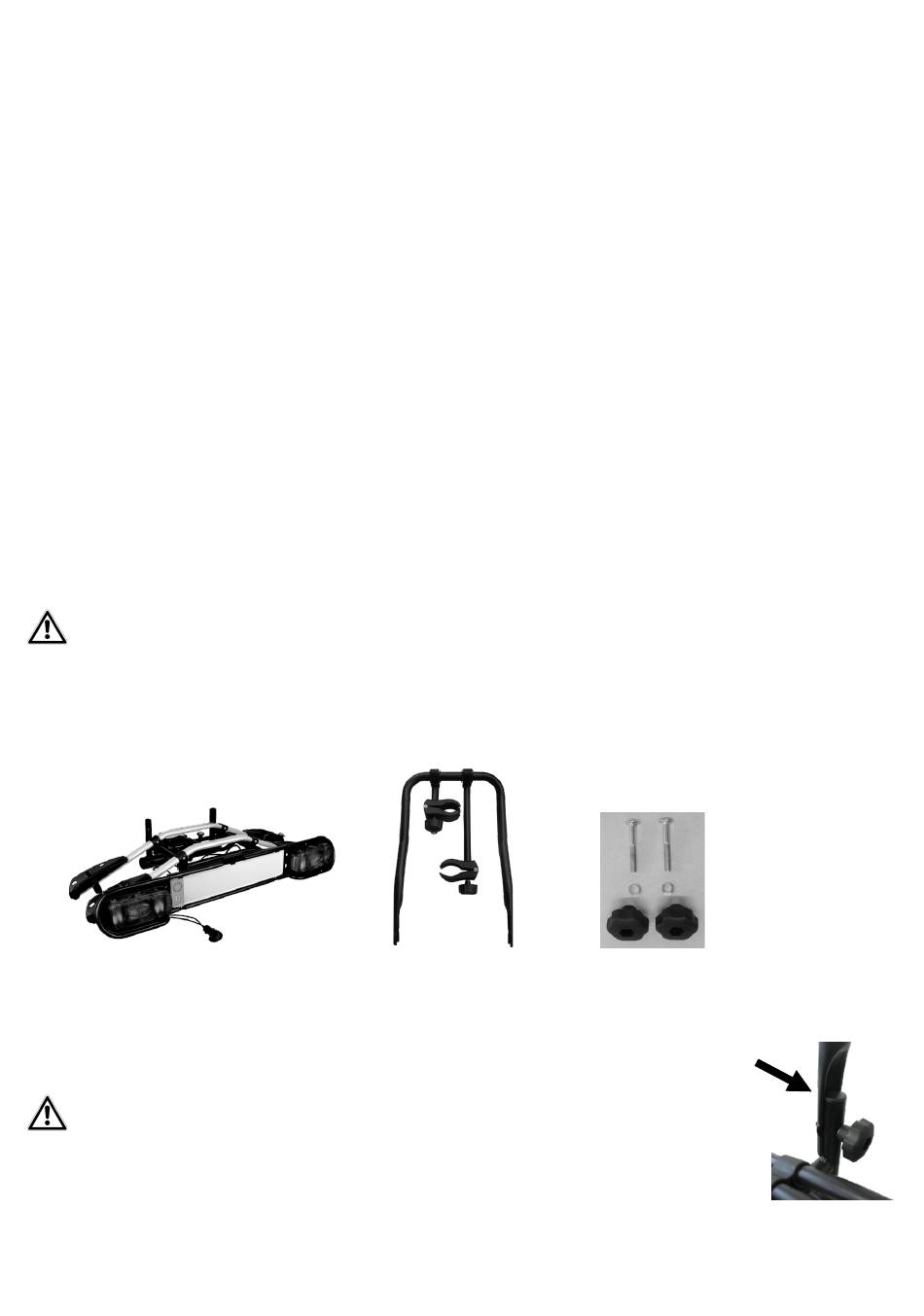

Bild 1: Fahrradträger-Basis
Setzen Sie nun den U–Bügel auf die dafür vorgesehenen Rohrenden auf und stecken Sie die Schloßschrauben M8 x 60 von außen durch den U-Bügel und die Roh-
renden. Setzen Sie von innen zuerst die Unterlegscheiben und dann die Knaufmuttern auf die Schrauben.
Achtung: Sie müssen beide Knaufmuttern sehr fest anziehen, damit der U-Bügel sich paßgenau an die U- Bügelhalterung
anlegt.
Bild 2: U-Bügel Bild 3: Schloßschrauben mit Knaufmuttern
Bild 4: montierte Schloßschraube
mit Knaufmutter
