GERÄTEBESCHREIBUNG

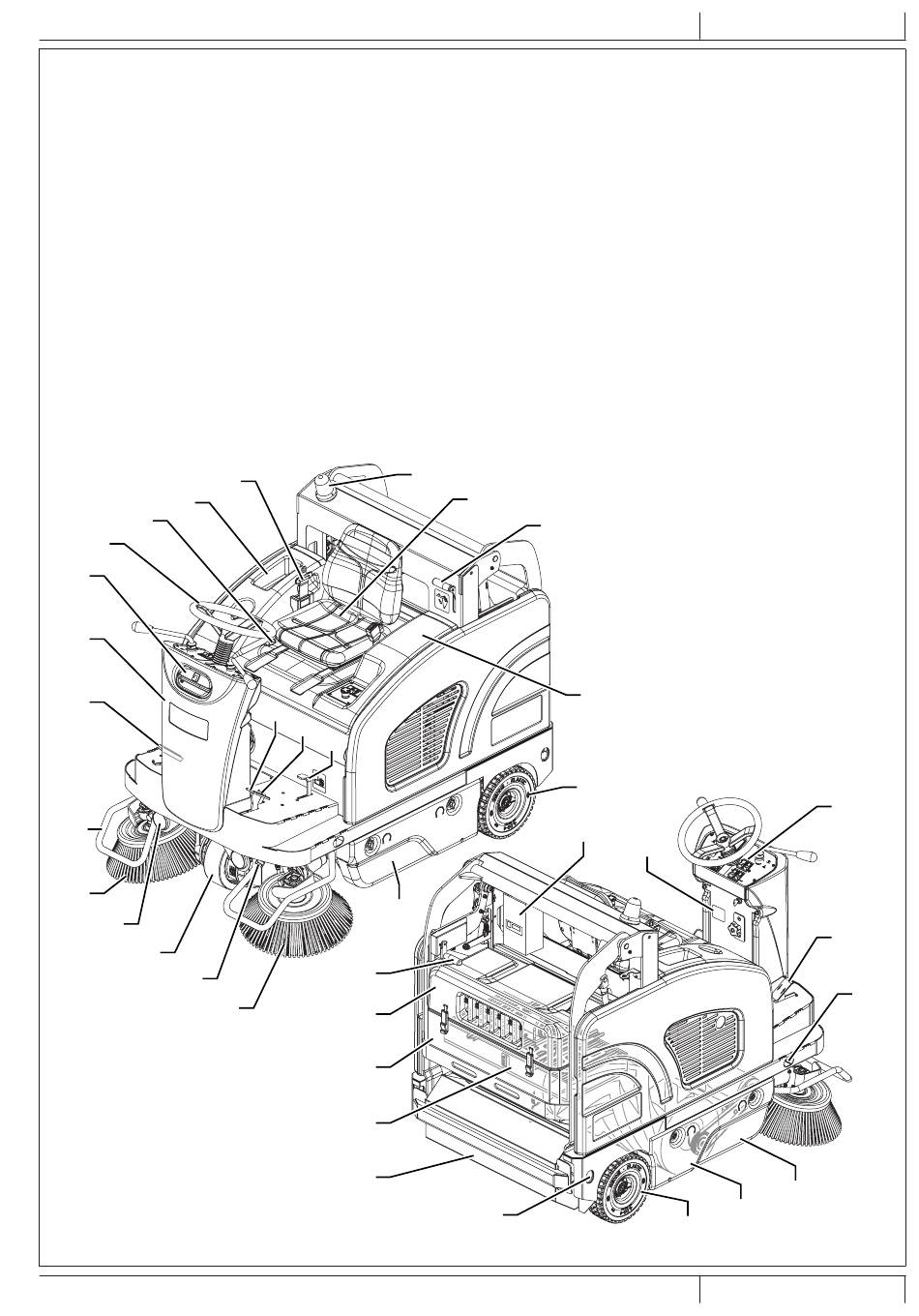

GERÄTEAUFBAU
1. Lenkrad
2. Bedienpult (siehe nachfolgenden Abschnitt)
3. Fahrersitz mit Sicherheitsmikroschalter
4. Einstellhebel Sitzstellung
5. Vorwärts-/Rückwärtsgangpedal
6. Bremspedal
7. Feststellbremse: Die Betriebsbremse (6) gleichzeitig mit
dem Hebel (7) betätigen, um von der Betriebsbremse auf
die Feststellbremse umzustellen.
8. Pedal vordere Schmutzfangklappe
9. Freigabehebel zum Ausladen des Abfallbehälters
10. Hinterer Haube mit Sauganlage
11. Abfallbehälter (ist er voll, entleeren)
12. Klappe rechts (nur für Wartungsarbeiten zu öffnen)
13. Klappe links (zum Ausbau der Hauptkehrwalze)
14. Seitenbesen rechts
15. Seitenbesen links (optional)
16. Schutzvorrichtungen der Seitenbürsten (Option)
17. Hauptkehrwalze
29
19
4
1
25
24
5
16
14
27
21
26
15
28
6
7
8
13
33
10
22
23
11
BETRIEBSANLEITUNG
18. Abdeckung Batteriefach
19. Staufächer
20. Hinterräder
21. Lenkbares Antriebsrad vorn
22. Behälter Staubfilter
23. Flachstaubfilter mit Filterrüttler
24. Frontsäule / Wassertank der Staubabscheidungsanlage
(Option)
25. Tankverschluss des Wassertanks der
Staubabscheidungsanlage (Option)
26. Sprühdüsen Staubabscheidungsanlage (Option)
27. Arbeitsleuchten (Option)
28. Blinklicht (ständig funktionierend durch den Zündschlüssel
auf „I") (Option)
29. Sicherheitsgurt (Option)
30. Schild Seriennummer/technische Daten/
Konformitätszeichen
31. Anschlagösen für den Transport (nicht zum Heben)
32. Elektronisches Ladegerät
33. Handgriff für Abfallbehälter
3
9
18
20
32
31
1464824000 - FLOORTEC R 870
30
12
17
20
DEUTSCH
2
5
31
P100588
7
