CONTRÔLE ET RÉGLAGE DE LA HAUTEUR DES BALAIS LATÉRAUX
REMARQUE
La machine est livrée avec des balais de dureté
différente. La procédure ci-décrite est applicable à
tous les types de balais.
1. Contrôler la hauteur du sol des brosses latérales, en
procédant comme suit :
• Amener la machine sur un sol plat.
• En gardant la machine en position d'arrêt, baisser les
balais latéraux et les faire tourner pendant quelques
secondes.
• Arrêter et soulever les balais latéraux, puis déplacer la
machine.

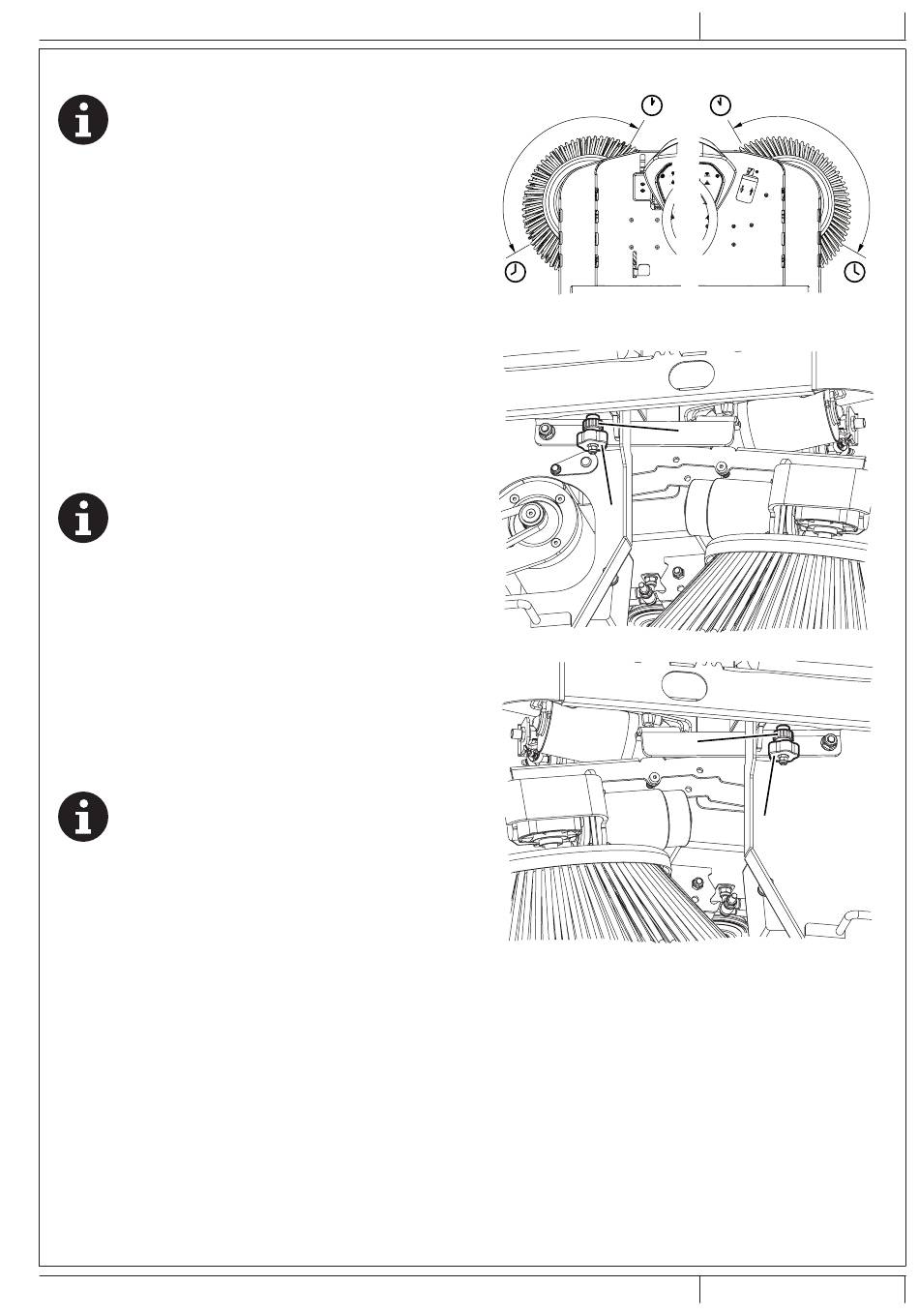

• Contrôler que les traces laissées par les balais latéraux
sont, en extension et orientation, comme indiqué dans
la figure (A et B, Fig. 10).
Au cas où la trace résulterait différente, procéder au
réglage de la hauteur des balais latéraux, en opérant
comme suit.
2. Serrer le frein de stationnement.
3. Tourner la clé de contact (61) sur «0».
4. Enlever le portillon droit (12) ou le portillon gauche (13) en
tournant les dispositifs de retenue.
REMARQUE
Les dispositifs de retenue du portillon droit doivent
être tournés à l'aide d'un outil.
5. Pour le balai latéral droit, agir sur le renvoi en dévissant
l'embout (C, Fig. 11) et en réglant le dispositif de réglage
(D) jusqu'à obtenir la trace (A, Fig. 10). Enfin, bloquer le
dispositif de réglage au moyen de l'embout (C, Fig. 11).
Pour le balai latéral gauche, agir sur le renvoi du levier en
dévissant l'embout (E) et en réglant le dispositif de réglage
(F) jusqu'à obtenir la trace correcte (B, Fig. 10). Enfin,
bloquer le dispositif de réglage au moyen de l'embout (E,
Fig. 11).
6. Exécuter à nouveau le point 1 pour vérifier le réglage de la
hauteur des brosses latérales du sol.
7. Lorsque l'usure excessive du balai n'en permet plus le
réglage, le remplacer comme prévu au paragraphe suivant.
REMARQUE
Si besoin est, il est possible de régler aussi
l'inclinaison des balais latéraux (voir la procédure
dans le manuel d'entretien).
MANUEL D'UTILISATION
B
D
1464824000 - FLOORTEC R 870
FRANÇAIS
Figure 10
C
E
F
Figure 11
A
P100597
P100598
25
