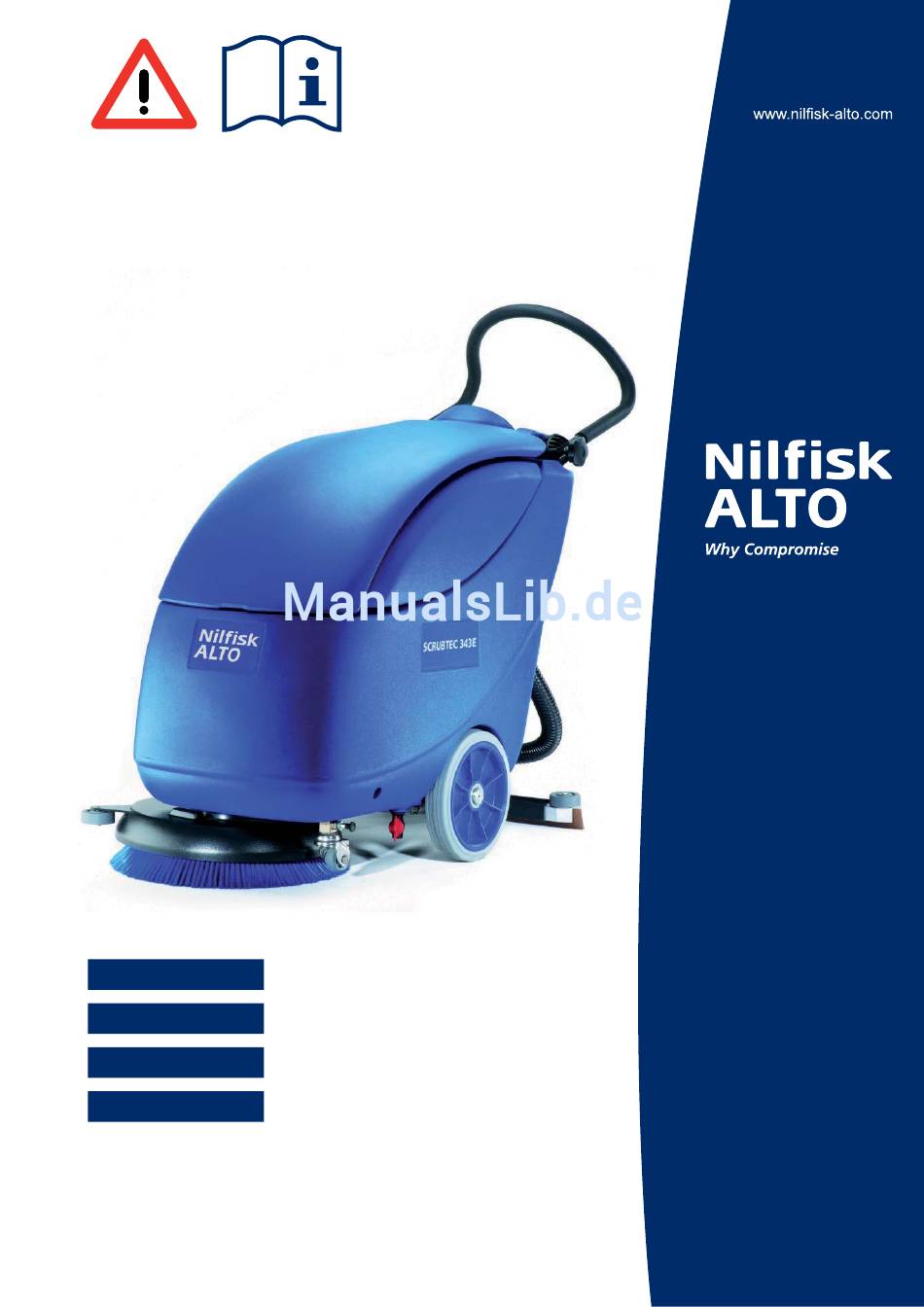

SCRUBTEC 343E BETRIEBSANLEITUNG DEUTSCH ORIGINALANLEITUNG MANUEL D’UTILISATION FRANÇAIS INSTRUCTIONS D’ORIGINE USER MANUAL ENGLISH ORIGINAL INSTRUCTION GEBRUIKSAANWIJZING NEDERLANDS ORIGINELE INSTRUCTIES 909 6315 000(4)2009-11 A...
Seite 2
Uyumluluk sertifikası Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / SCRUBTEC 343E Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model : Тип...
Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilfi sk-Alto-Kundendienst. Immer originale Ersatz- und Zubehörteile verwenden. Der Nilfi sk-Alto-Kundendienst steht Ihnen für technischen Kundendienst und die Bestellung von Ersatz- und Zubehörteilen zur Verfügung. Bitte immer Modell und Seriennummer angeben. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Widmen Sie Absätzen, die durch dieses Symbol gekennzeichnet sind, höchste Aufmerksamkeit. ANMERKUNG Bezeichnet einen Anmerkung zu wichtigen oder nützlichen Funktionen. NACHSCHLAGEN Weist darauf hin, dass vor der Durchführung jeglicher Arbeiten die Kurzanleitung zu konsultieren ist. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfi sk Alto empfohlene Zubehörteile verwenden. – Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite Kleidungsstücke nicht in beweglichen Geräteteilen verfangen können. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Seite 7
Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln säubern. – Das Gerät enthält giftige bzw. schädliche Stoffe (elektronische Bauteile etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen! 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Neben den mit der Grundausführung gelieferten Bauteilen sind je nach spezifi scher Geräteverwendung folgende Zubehörteile/ Sonderausstattungen lieferbar: – Bürsten/Pads aus verschiedenen Werkstoffen Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung. TECHNISCHE DATEN SCRUBTEC 343E SCRUBTEC 343E Allgemein 230 Volt 115 Volt Gerätelänge 1.120 mm Gerätebreite mit Sauglippe...
Die Temperatur der Reinigungslösung darf 40 °C nicht überschreiten. HINWEIS! Nur für das eingesetzte Gerät geeignete fl üssige, schaumarme und nicht brennbare Reinigungsmittel verwenden. Einstellungen Schubbügel (2) mit den Knöpfe (3) wie gewünscht einstellen. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Die Vorschubgeschwindigkeit des Geräts ist je nach Art des zu reinigenden Bodens und je nachdem, ob eine Bürste oder ein Pad eingesetzt werden, unterschiedlich. Falls erforderlich, kann die Vorschubgeschwindigkeit wie im Kapitel „Wartung“ erläutert eingestellt werden. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Schmutzwassertank (26) mit dem Ablassrohr (16) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen. Reinigungslösungstank entleeren Schritte 1. bis 4. durchführen. Reinigungslösungstank (27) mit dem Ablassventil (18) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen. Gerät an einem trockenen und sauberen Ort abstellen. ERSTE BETRIEBSZEIT Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle sichtbaren Teile auf Unversehrtheit und Dichtigkeit prüfen. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Tanks und Ansauggitter reinigen Sauglippengummis überprüfen und austauschen Reinigungslösungsfi lter reinigen Muttern- und Schraubenspannung überprüfen Kohlebürsten des Ansauganlagenmotors überprüfen und austauschen Und nach den ersten 8 Betriebsstunden. Von einem autorisierten Nilfi sk-Alto-Kundendienst durchzuführende Wartungsarbeiten. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Überprüfen, ob die gesamte Aufl agefl äche (G) der Dichtung (D) unversehrt ist und die Dichtigkeit gewährleistet. Überprüfen, ob die Ausgleichsöffnung (47) verstopft ist. ANMERKUNG Die Ausgleichsöffnung (47) ermöglicht den Luftausgleich im Deckelhohlraum und trägt damit zur Unterdruckbildung im Tank bei. Schmutzwassertankdeckel (6) schließen. Abbildung 5 S311227A SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Zur Verringerung der Vorschubgeschwindigkeit Einstellschraube (41) im Uhrzeigersinn drehen. • Nach der Einstellung Schraube (46) festdrehen. Schmutzwassertank wie im Kapitel „Betrieb“ erläutert einbauen. Das Gerät in betriebsbereitem Zustand überprüfen und, falls erforderlich, Schritte 1. bis 4. wiederholen und nochmals einstellen. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß Umweltschutzvorschriften gesondert zu entsorgen: – Bürste – – Elektrische und elektronische Teile (*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfi sk-Alto- Niederlassung. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Seite 21
NETTOYAGE DES RESERVOIRS ET DE LA GRILLE D’ASPIRATION ..................16 NETTOYAGE DU FILTRE DE LA SOLUTION ..........................17 REGLAGE DE LA VITESSE D’AVANCE DE LA MACHINE ......................17 DEPISTAGE DES PANNES ............................18 MISE A LA FERRAILLE ..............................18 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Nilfi sk Alto. N’utiliser que des pièces de rechange et accessoires d’origine. Pour l’assistance ou la commande de pièces de rechange et accessoires, contacter Nilfi sk Alto en spécifi ant toujours le modèle et le numéro de série. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Prêter la plus grande attention aux segments de texte marqués par ce symbole. REMARQUE Indique une remarque sur des fonctions clé ou utiles. CONSULTATION Indique la nécessité de consulter ce Guide rapide avant toute opération. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Nilfi sk Alto. – Prendre les précautions convenables afi n que les cheveux, les bijoux, les parties non adhérentes des vêtements ne soient pas capturés par les parties en mouvement de la machine. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Seite 25
Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques (composants électroniques etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille). 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Goupille de positionnement dispositif de transport / Embouchure stationnement Boutons de fi xation embouchure Support brosse / plateau support disque Lamelle en caoutchouc avant embouchure Réservoir eau de récupération Lamelle en caoutchouc arrière embouchure Réservoir solution 10 9 S311233A SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Seite 27
Vis de réglage vitesse d’avance machine Brosse Plateau support disque Disque Boîte à bornes Orifi ce de compensation Tige de blocage couvercle (insérée) Sens de rotation pour accrochage brosse / plateau support disque S311236A 909 6315 000(4)2009-11 A SCRUBTEC 343E...
: – Brosses / disques de matériaux différents Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s’adresser au revendeur agréé. CARACTERISTIQUES TECHNIQUES SCRUBTEC 343E SCRUBTEC 343E Caractéristiques générales 230 V 115 V...
La température de la solution ne doit jamais être supérieure à 40°C. AVERTISSEMENT ! Utiliser exclusivement des détergents liquides peu mousseux et non infl ammables, adéquats pour les machines utilisées. Réglages Régler le guidon (2) au moyen des poignées (3) selon son propre confort. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
La vitesse d’avance de la machine varie selon le type de sol à nettoyer et le choix d’utiliser la brosse ou le disque. Si besoin est, il est possible de régler la vitesse d’avance en suivant la procédure au chapitre Entretien. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Vidange du réservoir de la solution Exécuter les étapes de 1 à 4. Vider le réservoir de solution (27) au moyen de la soupape de vidange (18). Le travail effectué, rincer le réservoir à l’eau propre. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
PREMIERE PERIODE D’UTILISATION Après les 8 premières heures d’utilisation, contrôler le serrage des éléments de fi xation et de connexion de la machine. Vérifi er que les parties visibles sont intactes et sans pertes. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Nettoyage fi ltre solution Contrôle serrage vis et écrous Contrôle et remplacement charbons moteur système d’aspiration Et après les 8 premières heures de travail. Opération d’entretien de compétence d’un Service après vente agréé Nilfi sk Alto. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
• Installer les ressorts de fi xation sur les lamelles en caoutchouc avant et arrière. Installer l’embouchure (11) et serrer les boutons (12). Connecter le tuyau d’aspiration (22) à l’embouchure (11). Figure 4 S310240 909 6315 000(4)2009-11 A SCRUBTEC 343E...
L’orifi ce (47), en permettant la compensation de l’air dans l’interstice du couvercle, contribue à la création de dépression dans le réservoir. Fermer le couvercle du réservoir de l’eau de récupération (6). Figure 5 S311227A SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Installer le réservoir de l’eau de récupération comme indiqué au chapitre Utilisation. Avec la machine en état de fonctionnement, effectuer des essais pratiques de la machine et, le cas échéant, répéter les étapes de 1 à 4. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
: – Brosse – Disque – Parties électriques et électroniques (*) Notamment pour la mise en décharge des parties électriques et électroniques, s’adresser auprès du centre Nilfi sk Alto le plus proche. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Seite 39
SQUEEGEE BLADE CHECK AND REPLACEMENT ........................15 BRUSH CLEANING ..................................16 TANK AND VACUUM GRID CLEANING ............................16 SOLUTION FILTER CLEANING ..............................17 MACHINE SPEED ADJUSTMENT ..............................17 TROUBLESHOOTING ..............................18 SCRAPPING .................................. 18 909 6315 000(4)2009-11 A SCRUBTEC 343E...
All necessary operating, maintenance and repair procedures must be performed by qualifi ed personnel or by Alto Service Centers. Only original spare parts and accessories must be used. Contact Nilfi sk Alto for service or to order spare parts and accessories, specifying the machine model and serial number. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Pay careful attention to the paragraphs marked by this symbol. NOTE It indicates a remark related to important or useful functions. CONSULTATION It indicates the necessity to refer to the Quick Start Guide before performing any procedure. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Use only as shown in this Manual. Use only Nilfi sk Alto’s recommended accessories. – Take all necessary precautions to prevent hair, jewels and loose clothes from being caught by the machine moving parts. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Seite 43
Do not wash the machine with direct or pressurised water jets, or with corrosive substances. – The machine must be disposed of properly, because of the presence of toxic-harmful materials (electronic components, etc.), which are subject to standards that require disposal in special centres (see the Scrapping chapter). 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Brush/pad 23a. Transport/parking device (engaged) Brush/pad-holder deck 23b. Transport/parking device (disengaged) Squeegee Transport/parking device positioning pin Squeegee mounting handwheels Brush/pad-holder support Front squeegee blade Recovery tank Rear squeegee blade Solution tank 10 9 S311233A SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Seite 45
Vacuum grid with automatic shut-off fl oat Recovery water drain hole Vacuum system motor Brush/pad-holder motor Brush/pad-holder deck Machine speed adjusting screw Brush Pad-holder Terminal board box Screw Compensation hole Cover support rod (engaged) Brush/pad-holder engagement rotation direction S311236A 909 6315 000(4)2009-11 A SCRUBTEC 343E...
In addition to the standard components, the machine can be equipped with the following accessories/options, according to the machine specifi c use: – Brushes/pads of different materials For further information concerning the optional accessories, contact an authorised Retailer. TECHNICAL DATA SCRUBTEC 343E SCRUBTEC 343E General 230 Volts 115 Volts Machine length...
USER MANUAL ENGLISH WIRING DIAGRAM Colour codes Suppressor Black Water solenoid valve Blue Frame Brown Brush/pad-holder motor Green Vacuum system motor Grey Plug Orange Brush/pad-holder switch Pink Vacuum system switch Violet White Yellow S310239A 909 6315 000(4)2009-11 A SCRUBTEC 343E...
The solution temperature must not exceed 40°C. CAUTION! Use only low-foam and non-fl ammable detergents, intended for automatic scrubber applications. Adjustments Adjust the handlebar (2) with the knobs (3) to reach a comfortable position. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
The machine speed varies according to the type of fl oor to be cleaned and the choice of using the brush or the pad. If necessary, it is possible to adjust the machine speed, according to the procedure shown in Maintenance chapter. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Empty the recovery tank (26) with the drain hose (16). Then, rinse the tank with clean water. Solution tank emptying Perform steps 1 to 4. Empty the solution tank (27) by using the drain valve (18). Then, rinse the tank with clean water. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Store the machine in a clean and dry place. FIRST PERIOD OF USE After the fi rst 8 hours, check the machine fastening and connecting parts for proper tightening. Check the visible parts for integrity and leakage. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Screw and nut tightening check Vacuum system motor carbon brush check and replacement And after the fi rst 8 working hours. This maintenance procedure must be performed by Nilfi sk Alto authorised Service Center. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Remove the mounting springs (F) and then replace (or overturn) the rear blade (D). • Install the mounting springs on the front and rear blades. Install the squeegee (11) and screw tighten the handwheels (12). Connect the vacuum hose (22) to the squeegee (11). Figure 4 S310240 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Check the compensation hole (47) for clogging. NOTE The hole (47), allowing to compensate the air in the cover air gap, contributes to create vacuum in the tank. Close the recovery tank cover (6). Figure 5 S311227A SCRUBTEC 343E 909 6315 000(4)2009-11 A...
After adjusting, tighten the screw (46). Install the recovery tank as shown in Use chapter. With the machine ready to operate, perform hands-on tests of the machine and, if other adjustments are necessary, repeat steps 1 to 4. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Before scrapping the machine, remove and separate the following materials, which must be disposed of properly according to the Law in force: – Brush – – Electrical and electronic components (*) Refer to the nearest Nilfi sk Alto Center especially when scrapping electrical and electronic components. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Seite 57
REINIGING VAN DE TANKS EN VAN HET AANZUIGROOSTER ....................16 REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL ....................17 AFSTELLING VAN DE VOORWAARTSE BEWEGING VAN DE MACHINE ................. 17 STORINGEN LOKALISEREN ............................18 VERWIJDERING ................................18 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Nilfi sk Alto laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilfi sk Alto, zorg dan dat u het model en het serienummer altijd bij de hand heeft. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Dit symbool geeft een opmerking aan over de werking van de sleutel of van de gebruiksfuncties. ADVIES Geeft aan dat wordt aangeraden deze verkorte handleiding te lezen voordat u met de machine aan het werk gaat. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfi sk Alto worden aanbevolen. – Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Seite 61
Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (elektronische onderdelen, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering). 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Middelste wielen op vaste as 23a. Transport-/parkeermechanisme vastgekoppeld Borstel/pad 23b. Transport-/parkeermechanisme ontkoppeld Schrobdek borstelhouder/padhouder Stekker voor stand transport-/parkeermechanisme Trekker Steun voor borstel/padhouder Bevestigingswieltjes trekker Vuilwatertank Rubber voorste trekker Tank voor reinigingsmiddel Rubber achterste trekker 10 9 S311233A SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Seite 63
Aanzuigrooster met automatische sluiting (drijvend) Aftapopening voor vuil water Motor aanzuigsysteem Motor borstel/padhouder Schrobdek borstelhouder/padhouder Stelschroeven voor voorwaartse snelheid machine Borstel Padhouder Kastje klemmenbord Schroeven Compensatieopening Steunstang afdekking (ingeschakeld) Draairichting om de borstel/padhouder vast te koppelen S311236A 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine: – Borstels/pads van verschillende materialen Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier. TECHNISCHE EIGENSCHAPPEN SCRUBTEC 343E SCRUBTEC 343E Algemeen 230 Volt 115 Volt Lengte machine 1.120 mm...
De temperatuur van het reinigingsmiddel mag niet hoger zijn dan 40°C. WAARSCHUWING! Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine. Afstellingen Stel het stuurwiel (2) af naar wens met behulp van de hendels (3). SCRUBTEC 343E 909 6315 000(4)2009-11 A...
De voorwaartse snelheid van de machine is afhankelijk van het type vloer dat wordt behandeld en van de geselecteerde borstel of pad. U kunt de voorwaartse snelheid afstellen aan de hand van de betreffende procedure in het hoofdstuk Hoofdstuk. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Tank met reinigingsmiddel legen Voer de voorgaande punten 1 tot en met 4 uit. Leeg de tank met reinigingsmiddel (27) met behulp van de uitlaatklep (18). Vul na de werkzaamheden het reservoir met schoon water. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Zet de machine op een schone, droge plek. EERSTE GEBRUIKSPERIODE Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controleren. Controleer of de zichtbare onderdelen intact zijn en geen lekkages vertonen. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Reiniging van het fi lter van het reinigingsmiddel Controle van de bevestiging van schroeven en moeren Controle en vervanging van de koolborstels van de motor van het aanzuigsysteem En na de eerste 8 bedrijfsuren. Onderhoud door een geautoriseerd Nilfi sk Alto-servicecentrum. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Verwijder de bevestigingsveren (F) en vervang de voorste rubber (D) (of draai deze om). • Monteer de bevestigingsveren op de achterste en voorste rubbers. Monteer de trekker (11) en draai de wieltjes (12) vast. Sluit de aanzuigslang (22) aan op de trekker (11). Afbeelding 4 S310240 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Via de opening (47) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peil blijft. Sluit de afdekking van de de vuilwatertank (6). Afbeelding 5 S311227A SCRUBTEC 343E 909 6315 000(4)2009-11 A...
Plaats de vuilwatertank zoals aangegeven in het hoofdstuk Gebruik. Als de machine klaar voor gebruik is, voer de praktische controles van de machine dan uit. Herhaal punten 1 tot en met 4 als u nog meer afstellingen moet uitvoeren. 909 6315 000(4)2009-11 A SCRUBTEC 343E...
Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht: – Borstel – – Elektrische en elektronische onderdelen (*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfi sk Alto-kantoor. SCRUBTEC 343E 909 6315 000(4)2009-11 A...
