HÖHE UND FUNKTIONSFÄHIGKEIT DER SCHMUTZFANGKLAPPEN ÜBERPRÜFEN

Vorbereitung

1. Abfallbehälter entleeren, wie im entsprechenden Abschnitt
erläutert, um zu vermeiden, dass das Gewicht der Abfälle
im Behälter die Überprüfung der Schmutzfangklappenhöhe
beeinträchtigt.
2. Das Gerät auf einen flachen und als
Bezugsfläche geeigneten Boden zur Prüfung der
Schmutzfangklappenhöhe bringen.
3. Den Zündschlüssel (61) auf „0" drehen und die
Feststellbremse anziehen.
Seitliche Schmutzfangklappen überprüfen
4. Die linke (13) und rechte Klappe (12) durch Drehen der
Haltevorrichtung abnehmen.
5. Prüfen, dass die Seitenklappen (A, Abb. 15) unversehrt
sind.
Weisen die Schmutzfangklappen Schnitte (C, Abb. 16) von
über 20 mm oder Brüche /Risse (D) von über 10 mm auf,
Schmutzfangklappen auswechseln (für das Auswechseln
der Schmutzfangklappen siehe Service-Anleitung).
6. Prüfen, dass die Bodenfreiheit der Seitenklappen (A, Abb.
15) zwischen 0 und 3 mm (siehe Abb. 17) liegt.
Falls erforderlich, Schrauben (B, Abb. 15) lösen und
Schmutzfangklappenstellung einstellen. Abschließend die
Drehgriffe (B) anziehen.
Vordere und hintere Schmutzfangklappe überprüfen
7. Hauptkehrwalze wie im entsprechenden Abschnitt erläutert
entfernen.
8. Sicherstellen, dass die vorderen (E, Abb. 18) und hinteren
Schmutzfangklappen (F) und (G) nicht beschädigt sind.
Die Schmutzfangklappen auswechseln, denn Schnitte
vorliegen (C, Abb. 16), die größer als 20 mm sind, oder
Brüche/Risse (D), die größer als 10 mm sind.
9. Überprüfen, ob die vordere (E, Abb. 18) und die hintere (G)
Schmutzfangklappe leicht auf dem Boden schleifen bzw.
ob sie den Boden zumindest berühren (siehe Abb. 19).
10. Zum Auswechseln der Schmutzfangklappen siehe Service-
Anleitung.
Montage
11. Die ausgebauten Bauteile in umgekehrter Reihenfolge
wieder einbauen.
28
BETRIEBSANLEITUNG
FLOORTEC R 870 - 1464824000
B

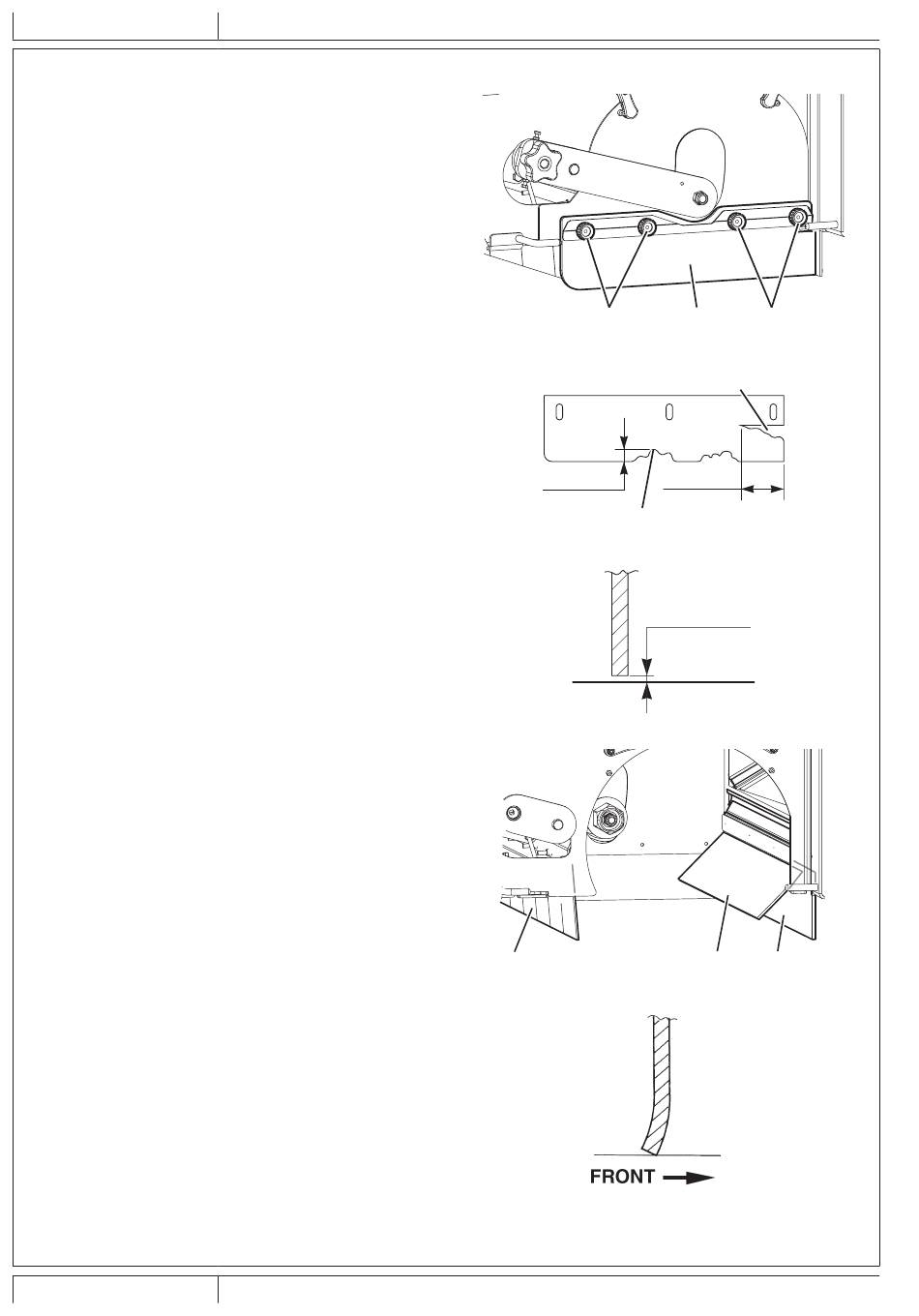

Abbildung 15
> 10 mm > 20 mm
(> 0,4 in) (> 0,8 in)
D
Abbildung 16
0÷3 mm
(0÷0,12 in)
Abbildung 17
E
Abbildung 18
Abbildung 19
A B
P100602
C
P100603
P100604
F G
P100605
P100606
