Montage Kühlmodul - EWM cool82 U44 Betriebsanleitung

Aufbau und Funktion
Montage / Demontage Kühlmodul

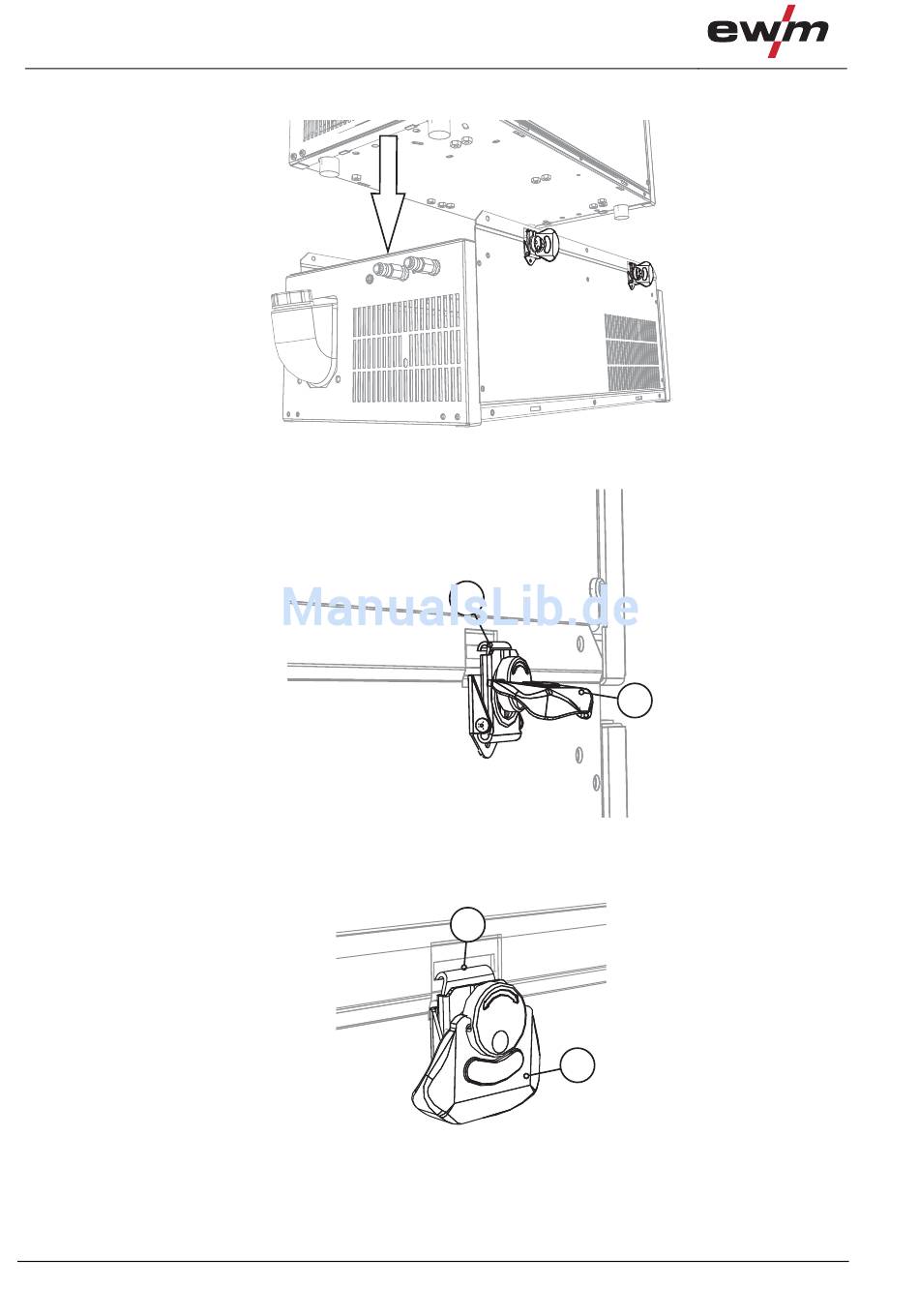

5.4.2 Montage Kühlmodul
• Schweißgerät passgenau auf das Modul stellen.
• Flügelgriffe im Uhrzeigersinn drehen um die Verschlüsse zu schließen.
• Verschlusshaken in Aussparungen der Schweißgeräteseitenwände einrasten.
• Flügelgriffe anlegen.
20
Abbildung 5-3
1
Abbildung 5-4
1
2
Abbildung 5-5
2
099-008268-EW500
