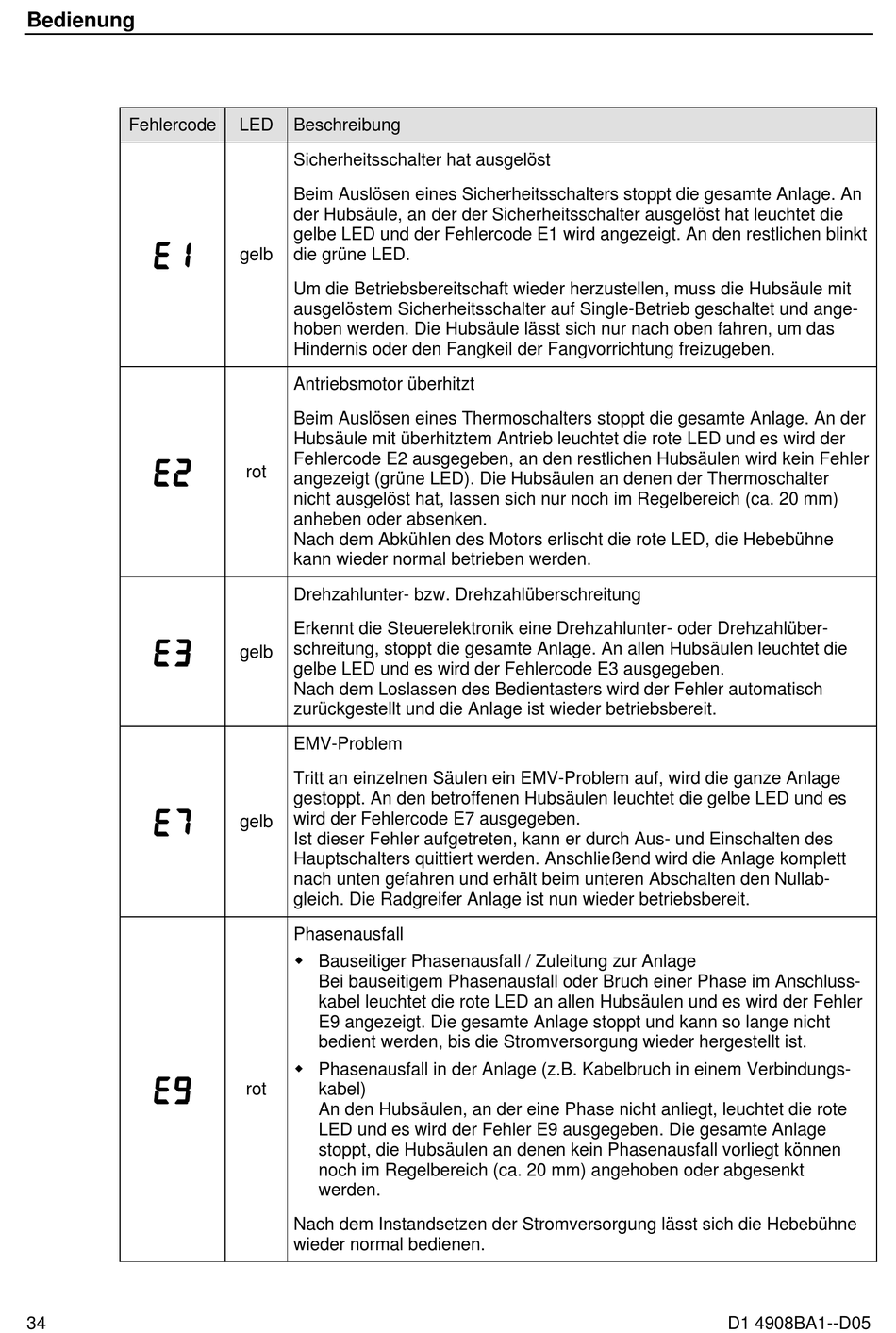

MAHA RGE Bedienungsanleitung Seite 34

Bedienung
Fehlercode
E1
E2
E3
E7
E9
34
LED Beschreibung
Sicherheitsschalter hat ausgelöst
Beim Auslösen eines Sicherheitsschalters stoppt die gesamte Anlage. An
der Hubsäule, an der der Sicherheitsschalter ausgelöst hat leuchtet die
gelbe LED und der Fehlercode E1 wird angezeigt. An den restlichen blinkt
gelb die grüne LED.
Um die Betriebsbereitschaft wieder herzustellen, muss die Hubsäule mit
ausgelöstem Sicherheitsschalter auf Single-Betrieb geschaltet und ange-
hoben werden. Die Hubsäule lässt sich nur nach oben fahren, um das
Hindernis oder den Fangkeil der Fangvorrichtung freizugeben.
Antriebsmotor überhitzt
Beim Auslösen eines Thermoschalters stoppt die gesamte Anlage. An der
Hubsäule mit überhitztem Antrieb leuchtet die rote LED und es wird der
Fehlercode E2 ausgegeben, an den restlichen Hubsäulen wird kein Fehler
rot
angezeigt (grüne LED). Die Hubsäulen an denen der Thermoschalter
nicht ausgelöst hat, lassen sich nur noch im Regelbereich (ca. 20 mm)
anheben oder absenken.
Nach dem Abkühlen des Motors erlischt die rote LED, die Hebebühne
kann wieder normal betrieben werden.
Drehzahlunter- bzw. Drehzahlüberschreitung
Erkennt die Steuerelektronik eine Drehzahlunter- oder Drehzahlüber-
schreitung, stoppt die gesamte Anlage. An allen Hubsäulen leuchtet die
gelb
gelbe LED und es wird der Fehlercode E3 ausgegeben.
Nach dem Loslassen des Bedientasters wird der Fehler automatisch
zurückgestellt und die Anlage ist wieder betriebsbereit.
EMV-Problem
Tritt an einzelnen Säulen ein EMV-Problem auf, wird die ganze Anlage
gestoppt. An den betroffenen Hubsäulen leuchtet die gelbe LED und es
wird der Fehlercode E7 ausgegeben.
gelb
Ist dieser Fehler aufgetreten, kann er durch Aus- und Einschalten des
Hauptschalters quittiert werden. Anschließend wird die Anlage komplett
nach unten gefahren und erhält beim unteren Abschalten den Nullab-
gleich. Die Radgreifer Anlage ist nun wieder betriebsbereit.
Phasenausfall
Bauseitiger Phasenausfall / Zuleitung zur Anlage
Bei bauseitigem Phasenausfall oder Bruch einer Phase im Anschluss-
kabel leuchtet die rote LED an allen Hubsäulen und es wird der Fehler
E9 angezeigt. Die gesamte Anlage stoppt und kann so lange nicht
bedient werden, bis die Stromversorgung wieder hergestellt ist.
Phasenausfall in der Anlage (z.B. Kabelbruch in einem Verbindungs-
rot kabel)
An den Hubsäulen, an der eine Phase nicht anliegt, leuchtet die rote
LED und es wird der Fehler E9 ausgegeben. Die gesamte Anlage
stoppt, die Hubsäulen an denen kein Phasenausfall vorliegt können
noch im Regelbereich (ca. 20 mm) angehoben oder abgesenkt
werden.
Nach dem Instandsetzen der Stromversorgung lässt sich die Hebebühne
wieder normal bedienen.
