付録B：正しい探知電圧の算出（続き）
探知電圧の上限は、塗膜の絶縁破壊強度に膜厚をかけた値、下限は空
気の絶縁破壊強度にその厚さを掛けた値です。
通常、塗膜の絶縁破壊強度は、10kV/mmと30kV/mmの間です。空気の
絶縁破壊強度は、1.3～4kV/mmです。

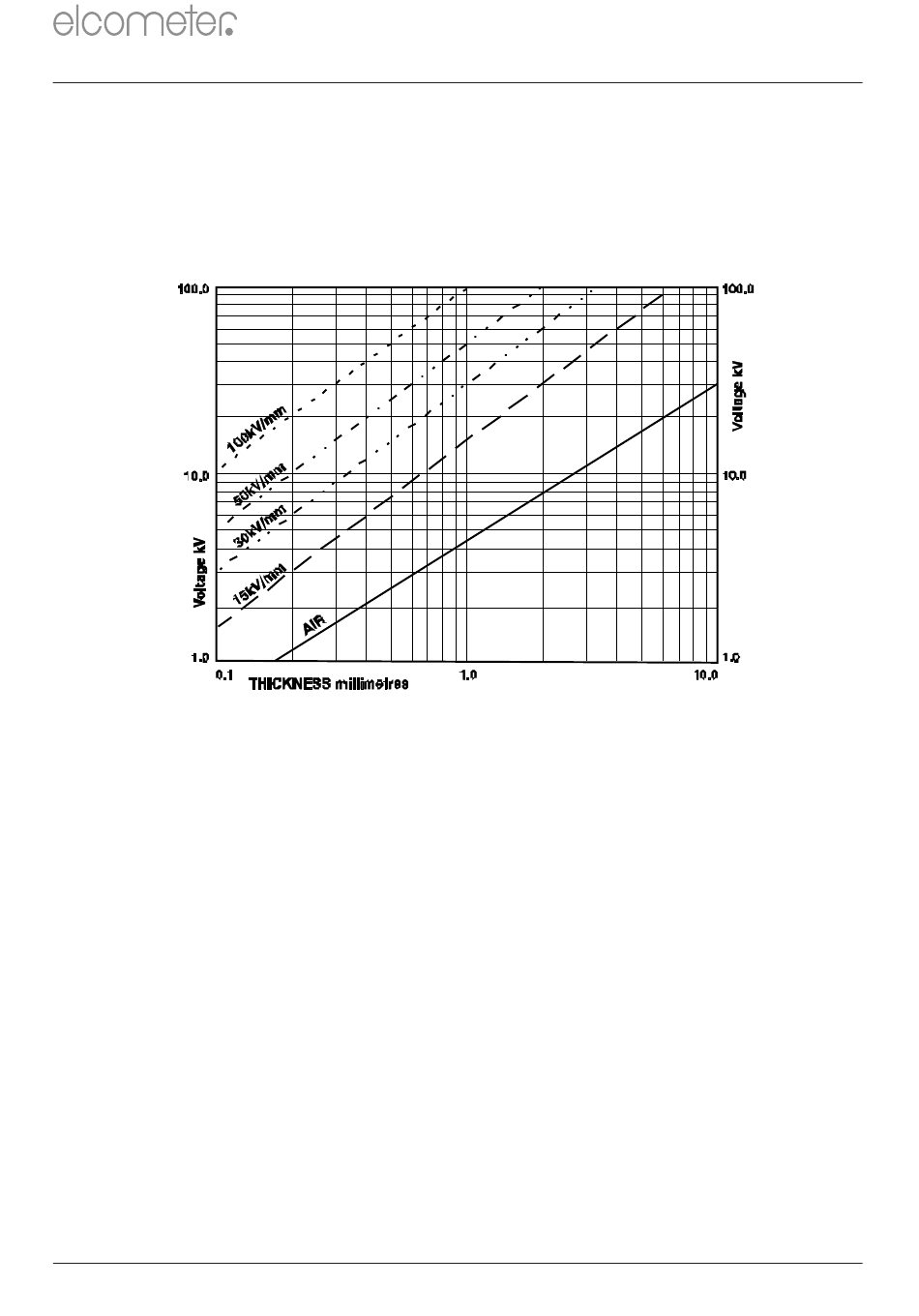

絶縁破壊電圧と、異なる絶縁破壊強度をもつ塗膜の厚さの関係：準拠
する規格が決まっていないため、検知電圧を算出したい場合に、この
グラフを参考にしてください。
電圧の上限と下限を決定する
下限：正しい検知電圧の下限は、塗膜と同じ厚さの空気の絶縁状態を破
壊するのに必要な電圧の値です。空気の絶縁破壊強度は、湿度、気圧、
温度によって異なりますが、通常、約4kV/mm（0.1 kV/mil）です。
検査対象の塗膜の厚さがわかっている場合は、検知電圧の下限を上の
グラフの「AIR」と印されている線から読み取れます。例えば、膜厚
が1.0mmの場合は、電圧の下限は約4.5kVです。
