8 検査⼿順
8.1 1か所で検査する

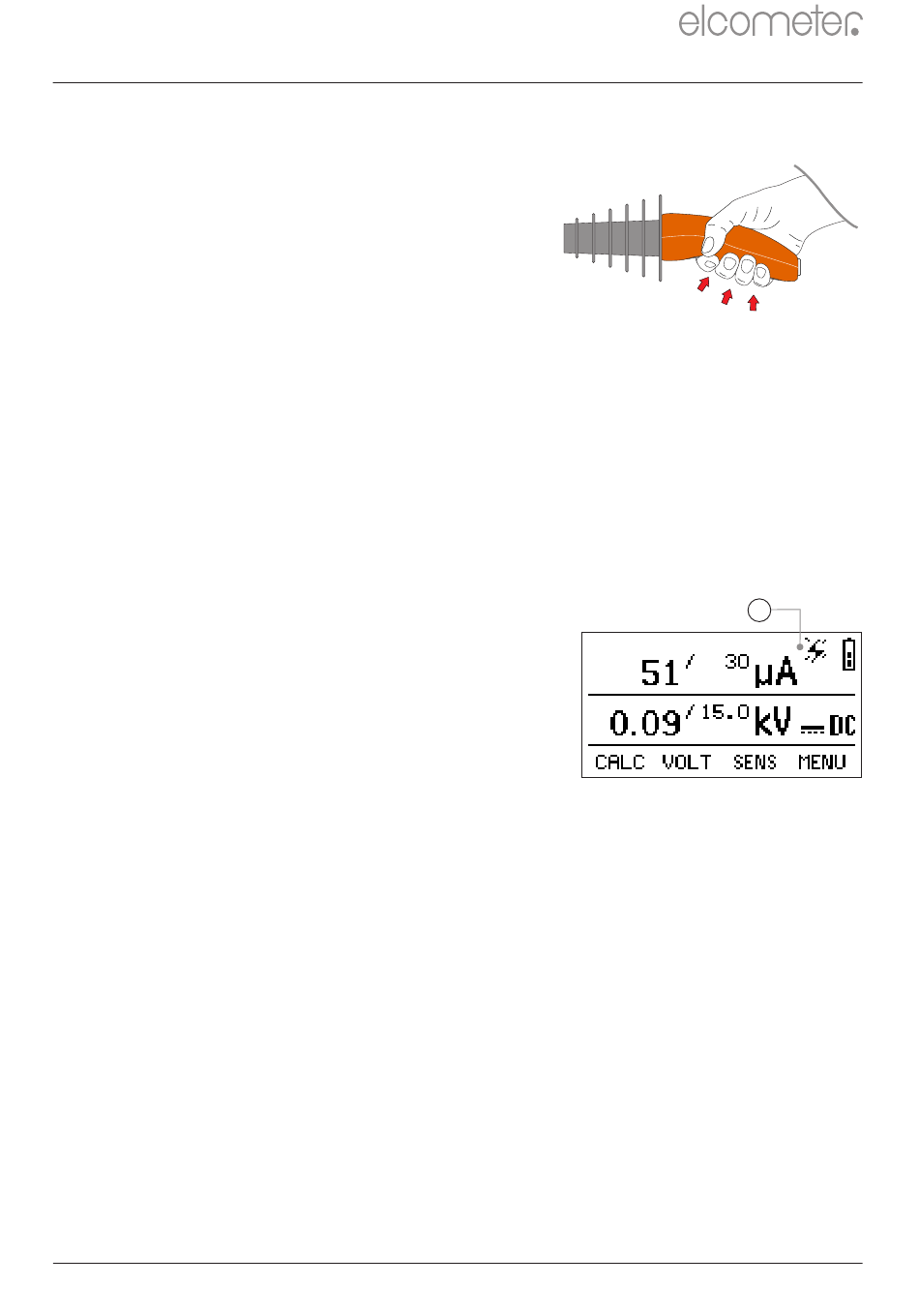

図4に⽰すように、⾼電圧プローブハ
1
ンドルの黒いゴム引きグリップをしっ
かり握ります。
そのままプローブを空中に差し出し、
2
ハンドルのボタンを押してスイッチを
⼊れます。ハンドルの⾚いランプが点
灯し、探知器からカチカチという⾳が
聞こえます。プローブに⾼電圧が印加
されていることがわかります。
試験⾯にプローブを触れさせます。
3
表⾯にプローブを触れさせたまま 約0.25m/秒（10インチ/秒）の
4
速度でプローブを動かします。
塗膜に⽋陥があると、次のことが起こります。
(a) プローブと表⾯の間で⽕花放電が
発⽣します。
(b) ⾼電圧プローブハンドルの青いラ
ンプが点灯します。
(c) 探知器のブザーが鳴ります。
(d) 探知器の画⾯に警告アイコン（a）
が表⽰されます。
(e) 探知器の画⾯のバックライトが点
滅します。
8.2 別の検査場所に移動する
別の場所に移動して検査を実施する場合は、次のことに注意してくだ
さい。
ケーブルを外す前に、必ず、すべての装置の電源を切ります。
1
新しい検査場所に移動してケーブルを接続したら、jp-15ページ
2
のセクション7.3、7.4、7.5の操作を繰り返します。
c プローブは、常に表⾯に触れさせておく必要があります。隙間を開けると、⽋陥が検出されないことがあり
ます。
www.elcometer.com
c
R
図4
a
jp-16
