7 PRÜFUNGSVORBEREITUNG
Bitte lesen Sie die Informationen in Abschnitt 1 'Sicher
arbeiten' auf Seite de-2, bevor Sie die Ausrüstung verwenden.
Wenden Sie sich im Zweifelsfall an Elcometer oder Ihren
örtlichen Händler.

7.1 KABEL ANSCHLIESSEN

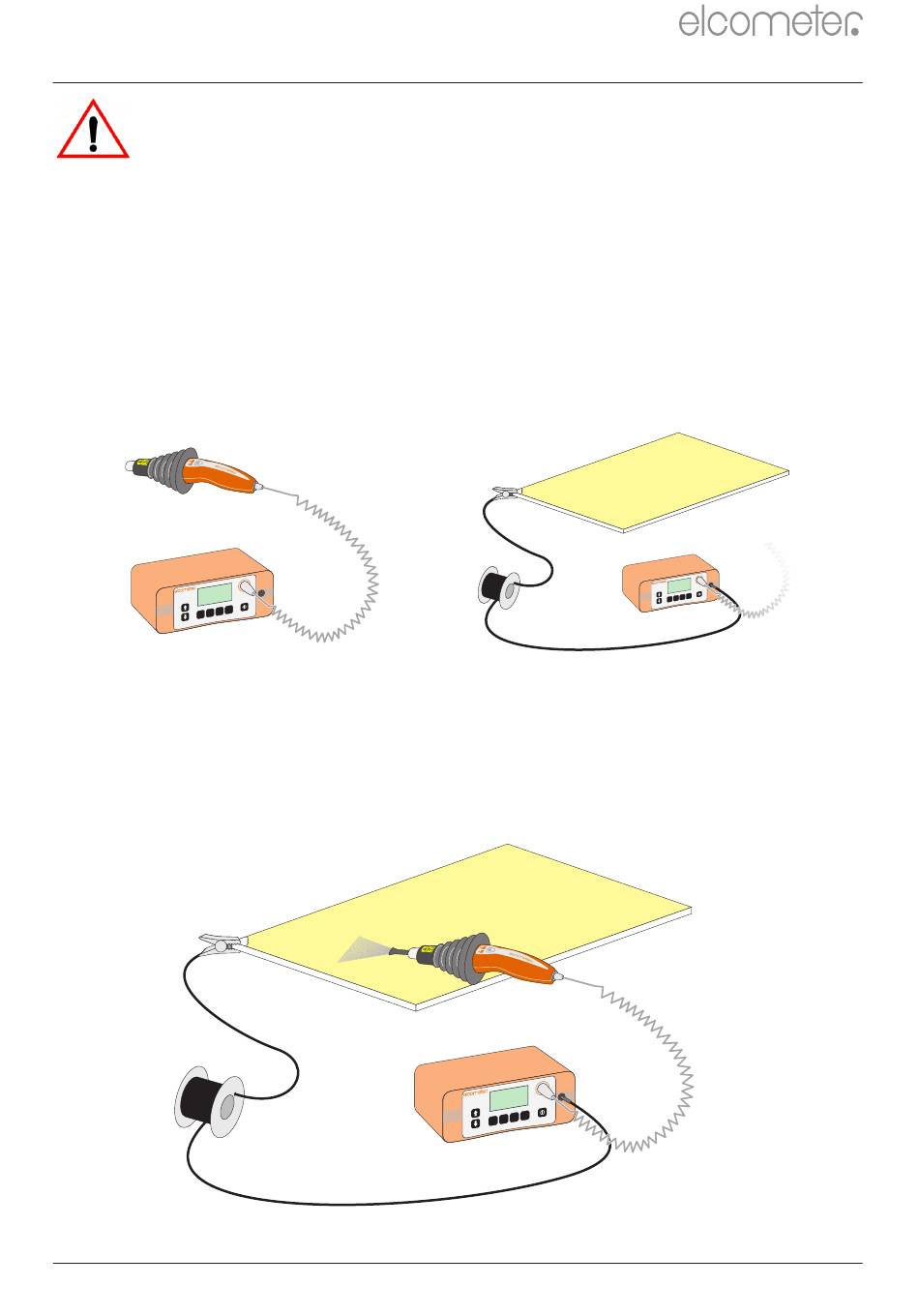

1 Schließen Sie den Hochspannungssondengriff mit dem grauen
Spiralkabel am Gerät an (Bild 1).
2 Schließen Sie die Klemme am Masse-Signalrückleitungskabel an
einer freiliegenden Stelle des Substrats an. Schließen Sie das
andere Kabelende am Gerät an (Bild 2).
R
7.2 SONDENZUBEHÖR ANBRINGEN
Wählen Sie das am besten für die auszuführenden Arbeiten geeignete
Sondenzubehör (siehe Abschnitt 12 'Auswahl des Sondenzubehörs'
auf Seite de-22) und bringen Sie es am Hochspannungssondengriff an
(Bild 3).
